Dit artikel bevat foto's van de E143088 Wandmontageset

Hieronder staan enkele verschillende foto's van de E143088 wandmount voor E-/I-/X-Series Intel/Windows gebaseerde all-in-one touchscreencomputers en 02/03 touchscreenmonitoren.

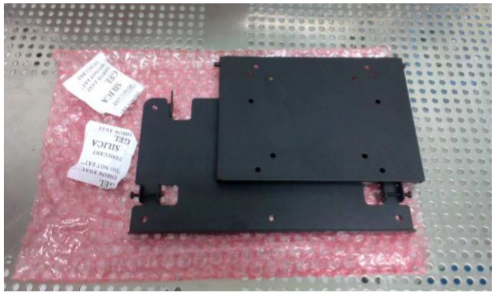

Monitor VESA-plaat en wandmontageplaat die in de set wordt meegeleverd

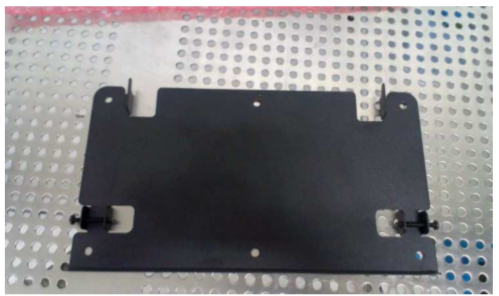

Wandmontageplaat

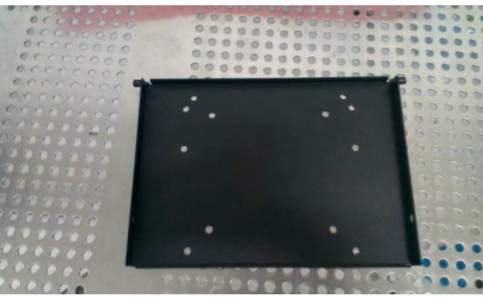

Monitor VESA-plaat

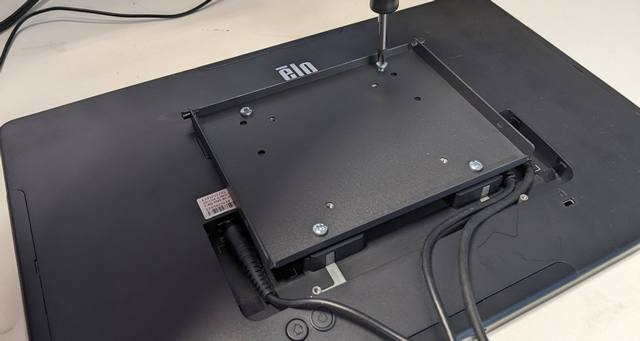

De monitorplaat bevestigen aan de achterkant van de 15" I-Series 4 met de meegeleverde VESA Philips-schroeven

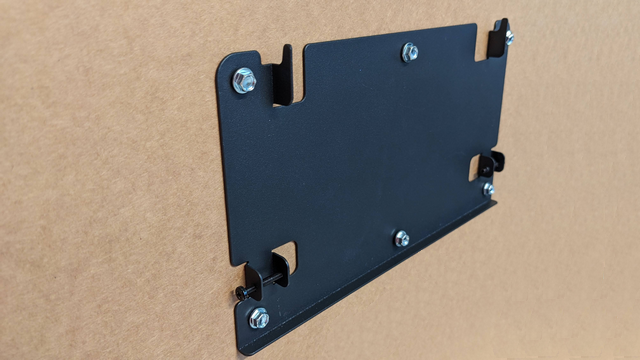

De wandplaat wordt in de onderstaande oriëntatie aan de muur bevestigd (montageschroeven niet inbegrepen)

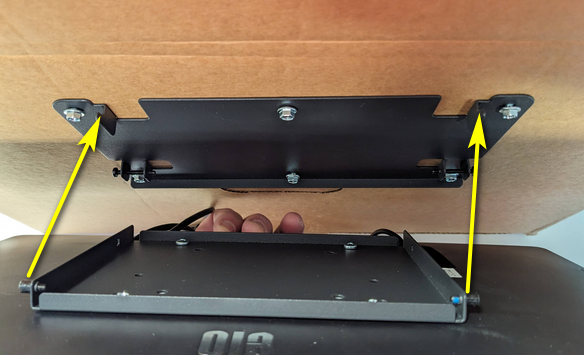

Hang de eenheid op door de twee pinnen van de VESA-beugels op de twee haken op de wandmontageplaat te plaatsen.

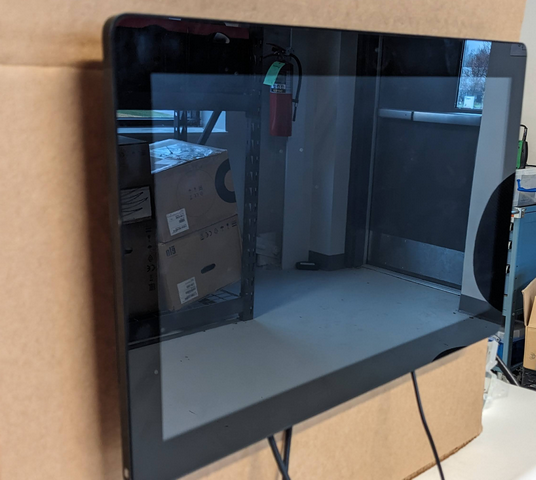

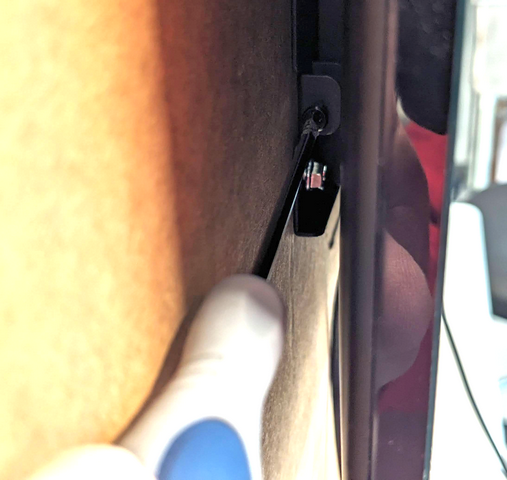

Bevestig de eenheid door de twee Philips-schroeven (één aan elke kant) van de wandbeugel aan te draaien
