VESA Bevestigingsspecificaties & Steunrichtlijnen voor 22-inch I-Serie voor Android
Doelgroep: Publiek / Elo Klanten, Technici & Integreerders
Artikeltype: Hardware Specificaties & Montage Veilige Gids
Dit artikel beschrijft de structurele VESA bevestigingsspecificaties en belangrijke mechanische veiligheidsmaatregelen voor het installeren van de Elo 22-inch I-Serie voor Android alles-in-één touchscreen computer op wandbeugels, bureau-stands of kioskarmen.
⚠️ CRITICHE MONTAGEVEILIGHEIDSWAARSCHUWING:
GEBRUIK DE BINNENSTE 75mm × 75mm PATRONEN NIET VOOR HET MONTEREN VAN DE 22-INCH EENHEID.
De interne 75mm geschroefde inserts zijn uitsluitend ontworpen voor het beveiligen van de optionele Power-over-Ethernet (PoE) Adapter Module. Pogingen om het volledige gewicht van het 22-inch display met behulp van het 75mm patroon te monteren of op te hangen, zullen de montage-studs van de achterbehuizing afscheuren of scheuren, wat resulteert in catastrofale fysieke schade en het ongeldig maken van de fabrieksgarantie.
Achterste Patronen Identificatie
| VESA Bevestigingspatroon | Voorziene Mechanische Functie | Lastdragende Capaciteit |
|---|---|---|
| 100 mm × 100 mm (Buiten) | Systeem Wand / Stand Montage: Primaire structurele interface voor alle VESA-steunen, gearticuleerde armen en stands. | Volledige Apparatuurlast (Goedkeurd) |
| 75 mm × 75 mm (Binnen) | Accessoire Module Montage Alleen: Bevestigen van optionele Elo PoE Adapter module. | Gebruik NIET voor systeemmontage |

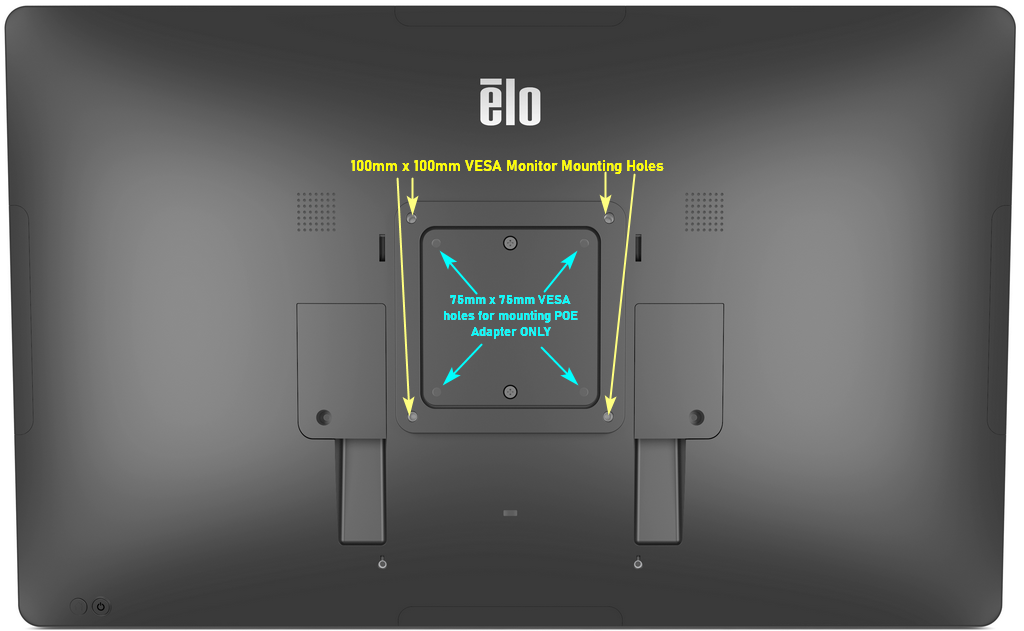

Referentie Achterste Chassis Bevestigingspatroon
