Dit artikel biedt informatie en instructies voor het installeren van de 2D barcode scanner, P/N: E926356

Zie onderstaande informatie voor hoe je de Elo 2D Barcode Scanner, Onderdeelnummer: E926356 installeert.

De 2D Barcode Scanner is ontworpen om te worden gemonteerd op de 02-serie producten van Elo die micro USB randverbindingen hebben. Deze scanners zijn niet bedoeld voor gebruik op producten van derden of andere niet-ondersteunde Elo-producten.

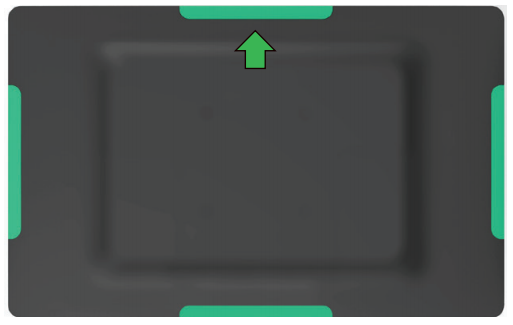

1. Kies een locatie voor het monteren van de barcode scanner. Elo raadt de lagere locatie aan in zowel portrait- als landscape-orientatie.

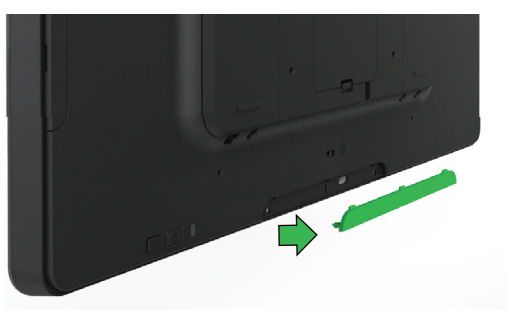

2. Verwijder de geselecteerde peripheral cover van de touchmonitor.

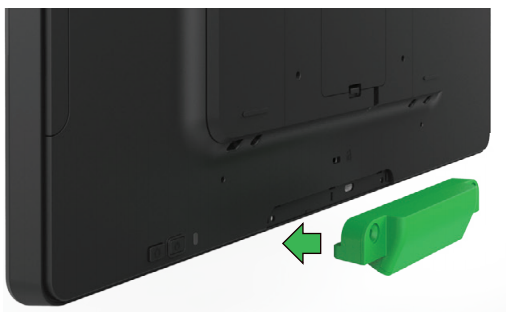

3. Steek de barcode scanner voorzichtig in de peripheral bay en zorg ervoor dat de connector goed aansluit.

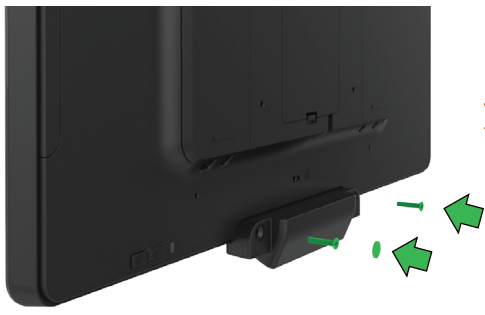

4. Installeer de 2 platte schroeven die bij de kit zijn meegeleverd en bedek de schroeven met de zelfklevende mylar covers indien gewenst.



Windows-systemen:
Bezoek de N3680 productpagina op de Honeywell-website om EZConfig for Scanning en Honeywell Scanning and Mobility USB Serial Driver te downloaden en te installeren.

Android-systemen:
De Elo Barcode Scanner is direct klaar voor gebruik in de standaardmodus. De standaardmodus van de scanner is:
1. USB virtuele com-poort interface
2. Presentatiemodus (altijd aan)
3. Geluid bij scannen
4. Is ingesteld om de meest voorkomende codes te lezen.



Let op: USB Toetsenbordmodus zal automatisch een CR (carriage return) suffix toevoegen.

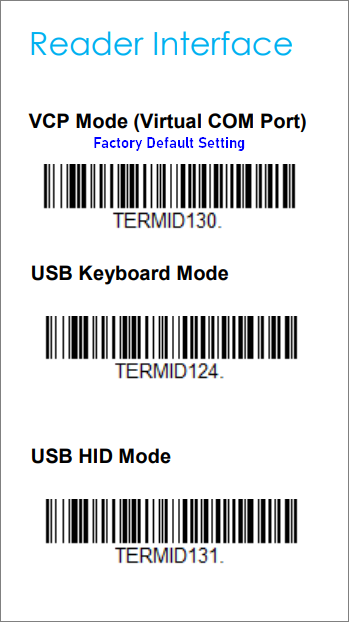

Om de scanner terug te brengen naar de standaardconfiguratiemodus (USB Virtuele COM Poort), scan de Factory Default Barcode hierboven, VCP MODE (VIRTUELE COMPOORT) TERMID130

Voor aanvullende instellingen en configuraties, bezoek de productpagina op: https://www.elotouch.com/accessories-2d-barcode-scanner-gen-1.html

Download de complete N3680 2D Scanner Gebruikershandleiding HIER

Zie gerelateerd artikel: Honeywell N3680 of 1e Generatie 2D Barcode Scanner (E926356) Algemene Installatiehandleiding
