Dit artikel beschrijft dat de Elo Backpack rechtstreeks op de achterkant van elke 03-Series en 53-Series IDS-monitor kan worden gemonteerd

Dit kunt u doen door de ECM-cover van de monitor te verwijderen en de BackPack te bevestigen aan de beschikbare 100 x 100 schroefdraad VESA montagegaten. Dit zorgt ervoor dat de monitor vlak tegen een muur kan worden gemonteerd met behulp van een Elo muurbevestigingsset. Zie hieronder voor details.

Hardware
1. Elo 03-Series of 53-Series IDS Monitor (3203L, 4303L, 5053L, 5503L, 5553L, 6553L)
2. Elo Backpack: https://www.elotouch.com/accessories-elo-backpack-3-0.html

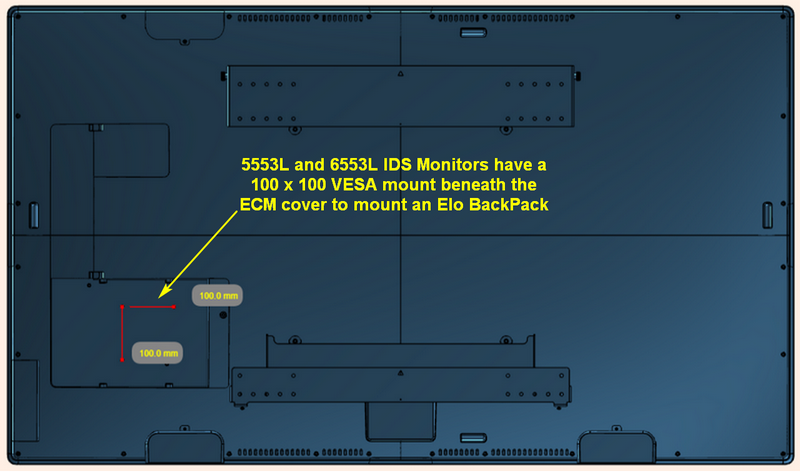

Zie hieronder voor de montageplaats van de Backpack met behulp van de 100mm x 100mm VESA low-profile montagebeugelset.

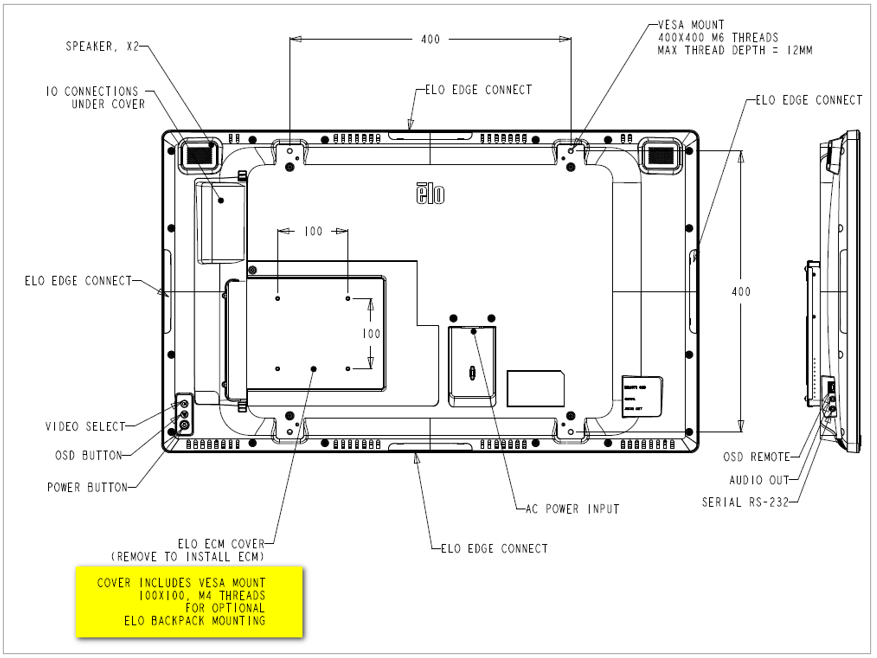

Hieronder weergegeven tekening toont de 100 x 100 schroefdraad VESA montageplaats op 53-Series IDS Monitoren



De Elo BackPack wordt geleverd met een voorgeïnstalleerde beugel die moet worden verwijderd en op de monitor moet worden gemonteerd.
