Dit artikel biedt stappen om een Elo-monitor in portraitmodus te gebruiken

Een veelgestelde vraag is: "Kan ik mijn Elo-touchmonitor in portraitmodus in plaats van liggend gebruiken?"

Antwoord: Ja, zie hieronder voor meer details.

Video Rotatie
Touchmonitors worden beschouwd als "slave-apparaten," wat betekent dat ze reageren op commando's die van een ander apparaat worden verzonden, zoals een computer, laptop, tablet of andere controller. De touchmonitor heeft geen ingebouwde mogelijkheden om de video te roteren. Dit kan niet worden bereikt via het schermmenu (OSD) (zie het einde van dit artikel voor OSD-informatie).

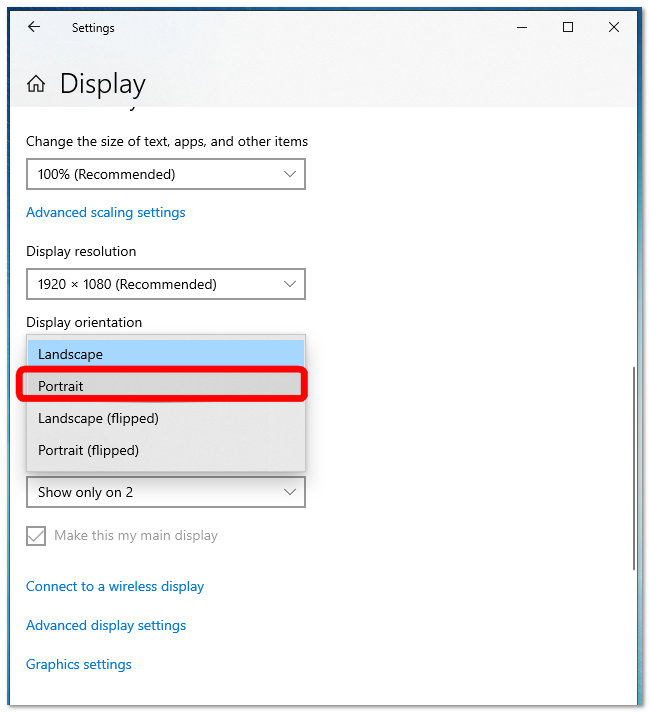

Om de touchmonitor in portraitmodus te plaatsen, moet je de videokaart van je computer instellen om in portraitmodus uit te geven. In de meeste Windows-systemen ga je naar Startinstellingen Systeem Beeldscherm en kies je portrait of liggend uit een keuzelijst. Als je een ander besturingssysteem gebruikt, zoals Linux, Mac of Android, raadpleeg dan de instructies van de fabrikant van je computer over hoe je video kunt roteren.

• Na het plaatsen van de touchmonitor in portraitmodus, moet je mogelijk het touchscreen opnieuw uitlijnen zodat deze correct reageert.

Desktop Monitor Bevestiging in Portraitmodus

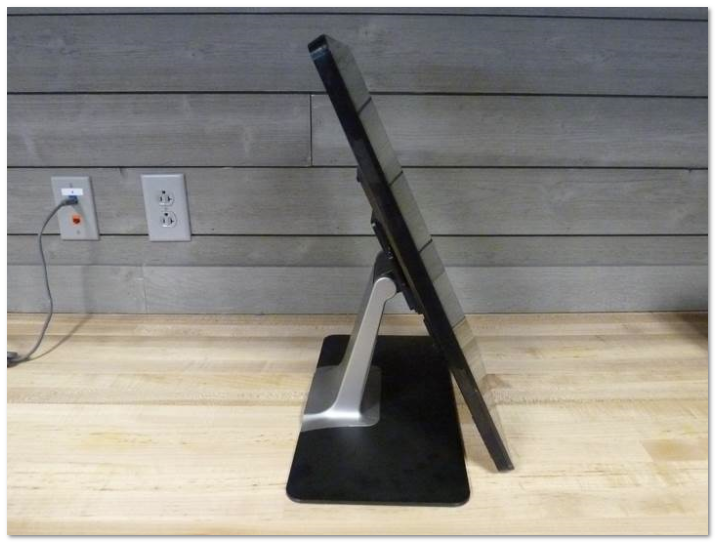

Alle standaard beeldverhouding touchmonitors (vierkante monitors) kunnen in portraitmodus op het statief worden gemonteerd, aangezien deze monitors een vierkante afmeting hebben.

Bij breedbeeld desktop monitors is het mogelijk niet mogelijk om ze in portraitmodus op het desktopstatief te monteren, afhankelijk van de afmetingen van de monitor in combinatie met de beschikbare ruimte tussen het statief en het bureau.


Alle Elo-monitoren zijn uitgerust met een standaard VESA-montage aan de achterkant, sommige zijn 75 mm, sommige zijn 100 mm, en sommige hebben beide. De VESA-montage stelt je in staat om het statief te verwijderen en de monitor op een VESA-conforme montage te monteren, zoals: muurbeugel, armbeugel, enz.

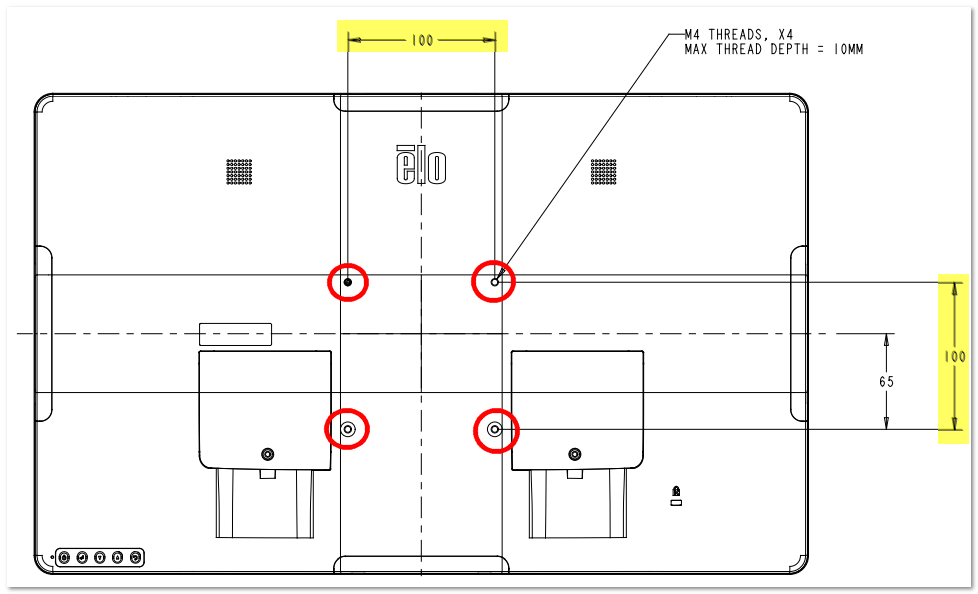

Onderstaande afbeelding toont de 100 mm VESA-montage aan de achterkant van een Elo ET2203LM desktop touchmonitor.

• Controleer altijd de gebruikershandleiding van je Elo-touchmonitor voor informatie over correct monteren.

Open Frame en IDS Touchmonitor Bevestiging in Portraitmodus

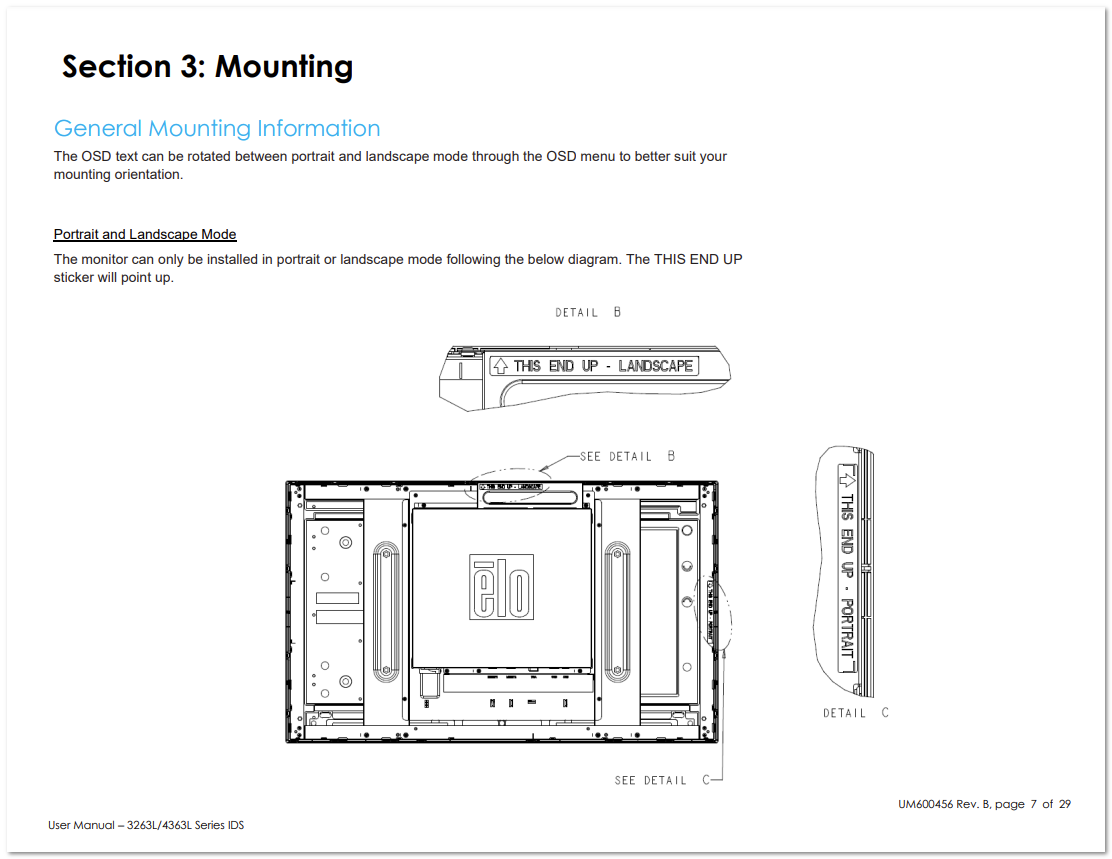

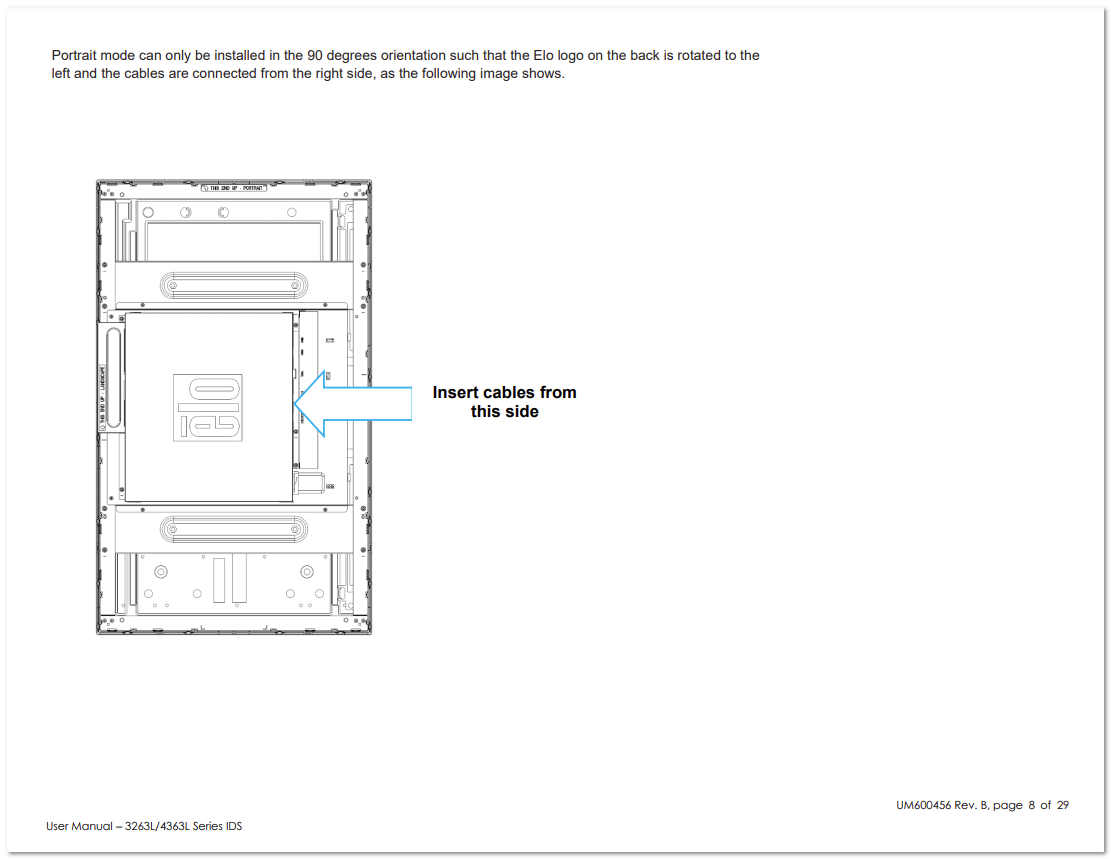

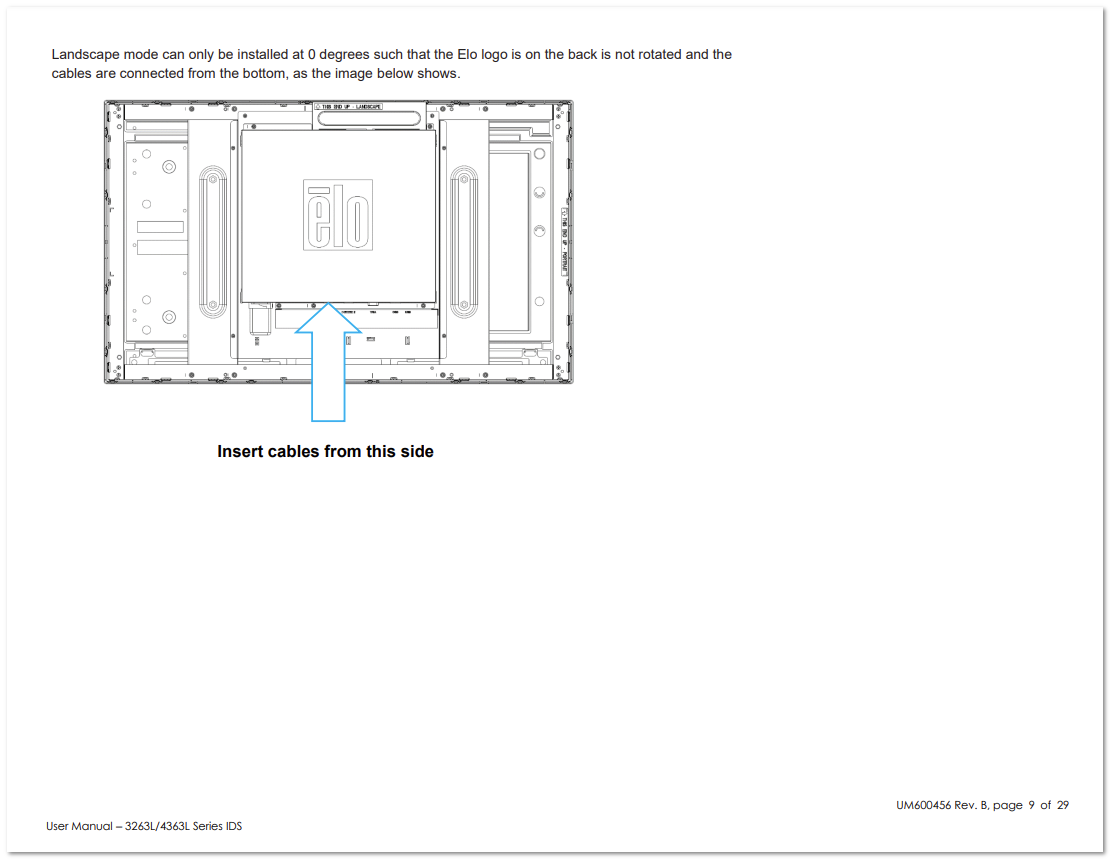

Open frame en IDS touchmonitors zijn ontworpen om in zowel liggende als portraitmodus te worden gemonteerd. De gebruikershandleiding van het product toont hoe je de touchmonitor correct oriënteert voor een goede ventilatie, zie hieronder een voorbeeld uit de 3263L/4363L Series IDS gebruikershandleiding:




OSD-informatie
Alle Elo-touchmonitors hebben een Onscreen Display Menu (OSD). Sommige touchmonitors hebben de mogelijkheid om de tekst van het OSD-menu (niet de weergegeven video) te roteren. Dit stelt je in staat om het OSD-menu in dezelfde oriëntatie als de videoweergave te plaatsen voor gebruiksgemak. Zie het voorbeeld hieronder voor de ET1099L Open Frame touchmonitor:

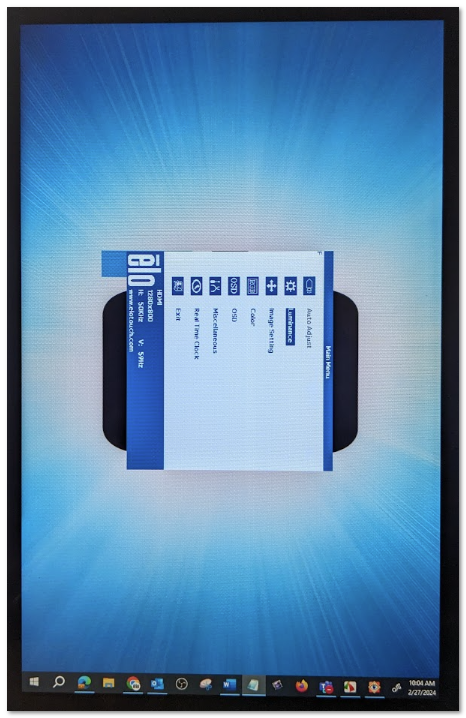

Monitor met video gedraaid naar portrait maar OSD-menu is nog steeds in de standaard liggende modus

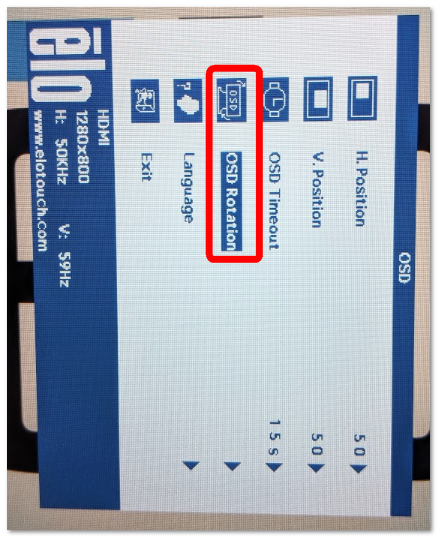

We gaan naar het OSD-gedeelte en dan OSD Rotatie

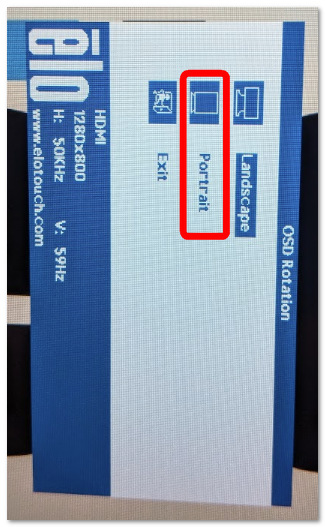

Kies Portrait uit het menu

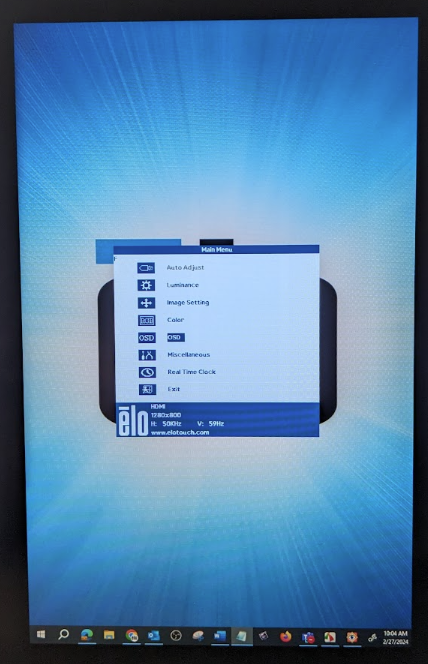

Het OSD-menu is nu in portraitmodus om overeen te komen met de video
