Jak zainstalować sterownik MagTek MSR JPOS

Ten artykuł przedstawia szczegółową procedurę instalacji, konfiguracji i testowania sterownika MagTek Magnetic Stripe Reader (MSR) JavaPOS (JPOS) dla Elo - obecnie część systemów Zebra Technologies.

Potrzebne narzędzia

• Komputer z systemem Windows 7 lub nowszym.
• MagTek MSR działający w trybie HID z PID 002 lub 011 (są to domyślne PID-y dla trybu HID).
• Aplikacja MagTek USB MSR (użyj tego narzędzia, aby zmienić czytnik na tryb HID, jeśli to konieczne, i aby zweryfikować PID).
• Pakiet sterowników MagTek JPOS dla czytników USB HID.

Procedura instalacji

1. Pobierz i wypakuj pakiet sterowników JPOS dla czytników USB HID na lokalny dysk.
2. Kliknij dwukrotnie wypakowany plik instalacyjny 99510116-116.zip, aby uruchomić kreatora instalacji.

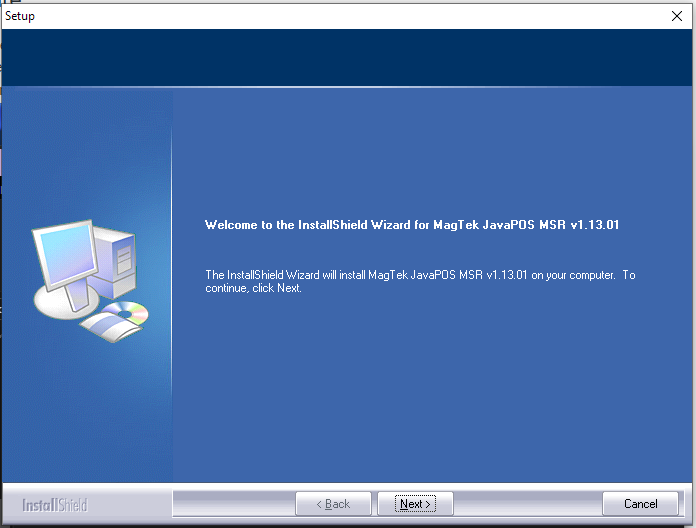

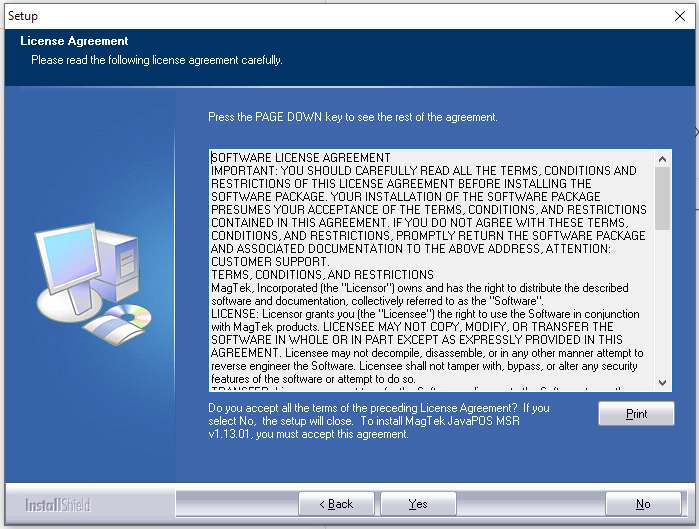

3. Kliknij Dalej, aby przejść przez początkowe ekrany powitalne i umowy licencyjnej.

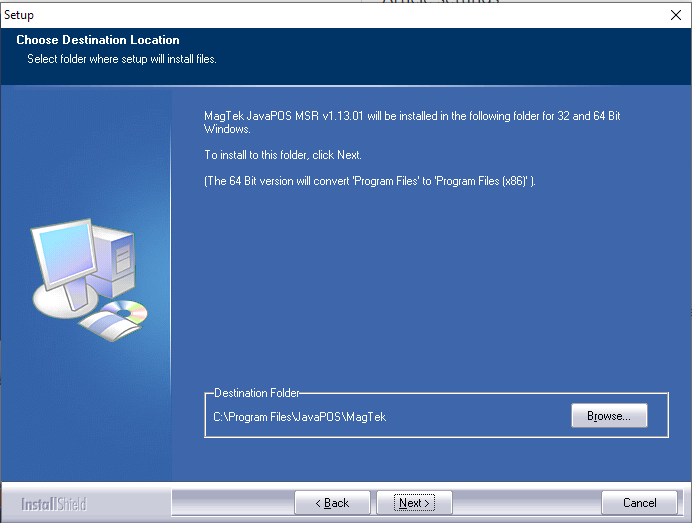

4. Potwierdź domyślny folder docelowy. Standardowe ścieżki instalacji to:

   • Dla platform x86: C:\Program Files\OPOS\MagTek
   • Dla platform x64: C:\Program Files (x86)\OPOS\MagTek

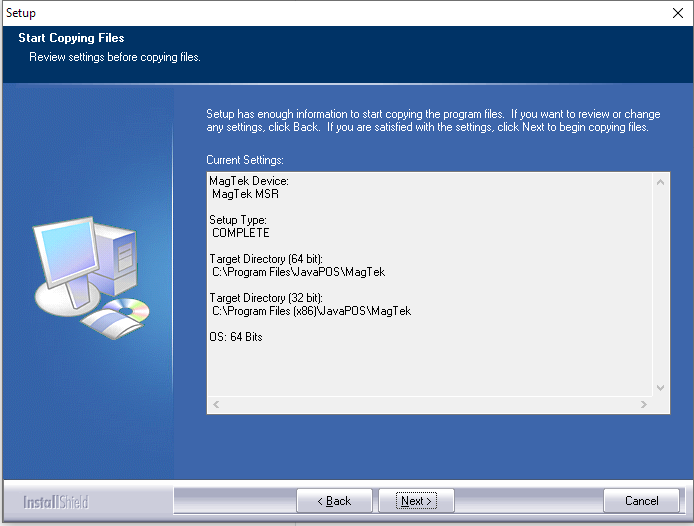

5. Wybierz typ instalacji. Wybierz Pełna, aby zainstalować wszystkie niezbędne komponenty dla MagTek OPOS MSR, a następnie kliknij Dalej.

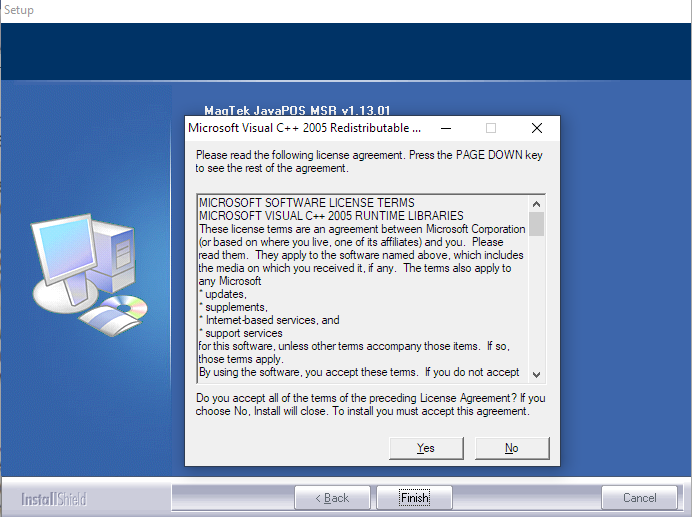

6. Jeśli podczas procesu pojawi się monit, kliknij Tak, aby zezwolić na instalację wymaganych bibliotek Microsoft Visual C++ Runtime.

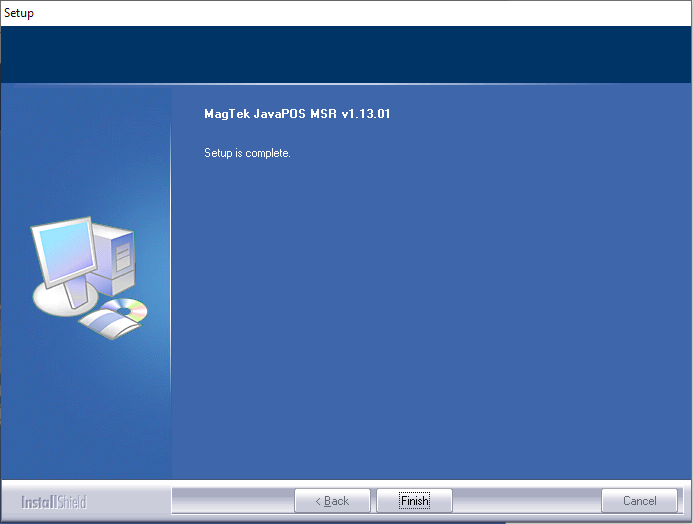

7. Kliknij Zakończ, aby zakończyć instalację sterownika.

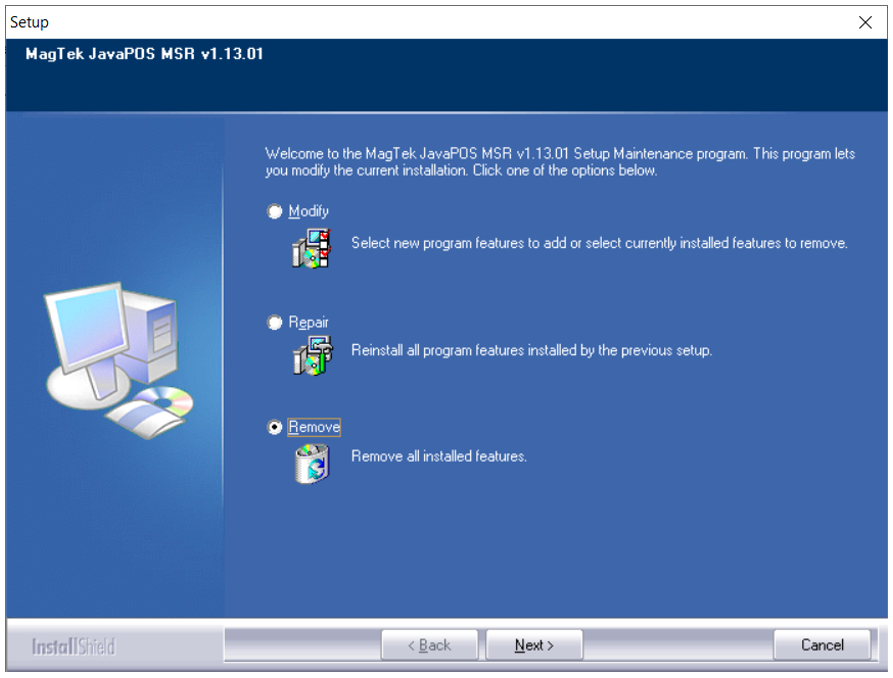

Uwagi konserwacyjne: Możesz uruchomić ponownie program instalacyjny w dowolnym momencie w przyszłości, aby zmodyfikować, naprawić lub całkowicie usunąć sterownik OPOS z systemu.

Testowanie instalacji OPOS

Aplikacja MagTek UPOS 1.13 JavaPOS MSR Utility wykonuje test sprawdzania stanu zdrowia JavaPOS na urządzeniu w oparciu o wstępnie zarejestrowane Logiczne Nazwy Urządzeń (LDN) zdefiniowane w pliku jpos.xml.

1. Przejdź do podfolderu service wewnątrz docelowego katalogu instalacyjnego (np. C:\Program Files (x86)\JavaPOS\MagTek\service).
2. Kliknij dwukrotnie na plik MSRUtility.bat, aby uruchomić aplikację MagTek JavaPOS MSR Utility Check Health.

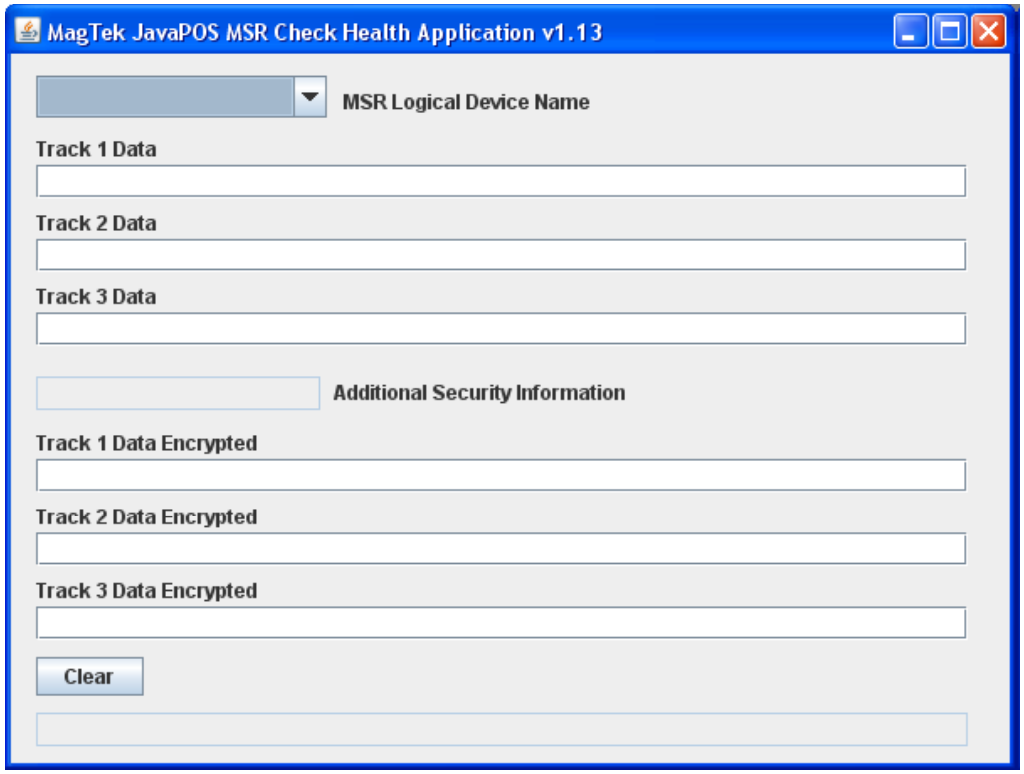

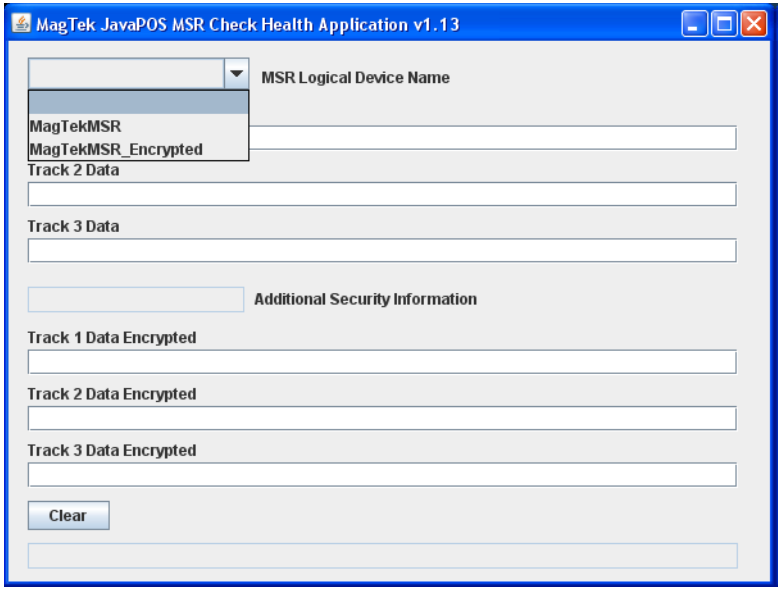

3. W oknie aplikacji użyj rozwijanej listy, aby wybrać LDN (Logiczna Nazwa Urządzenia) MSR dla podłączonego urządzenia USB. Wstępnie zarejestrowane LDN to:

   • MagTekMSR (reprezentujący niezaszyfrowany czytnik)
   • MagTekMSR_Encrypted (reprezentujący zaszyfrowany czytnik)



4. Kliknij funkcje Otwórz, Przyznaj i WłączUrządzenie w narzędziu, aby aktywować czytnik.
5. Przeciągnij kartę. Pola narzędzia (Dane Track 1, Dane Track 2 i Dane Track 3) zostaną wypełnione na podstawie typu czytnika.

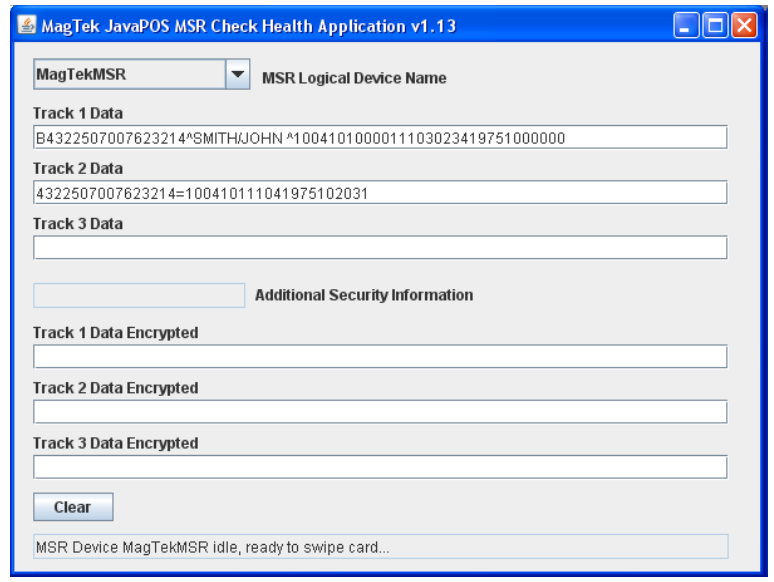

Przykład 1: Niezaszyfrowany czytnik

Podczas korzystania z LDN MagTekMSR z niezaszyfrowanym czytnikiem odpowiednie pola danych niezaszyfrowanych są wypełnione informacjami w formie czystego tekstu po przeciągnięciu karty.

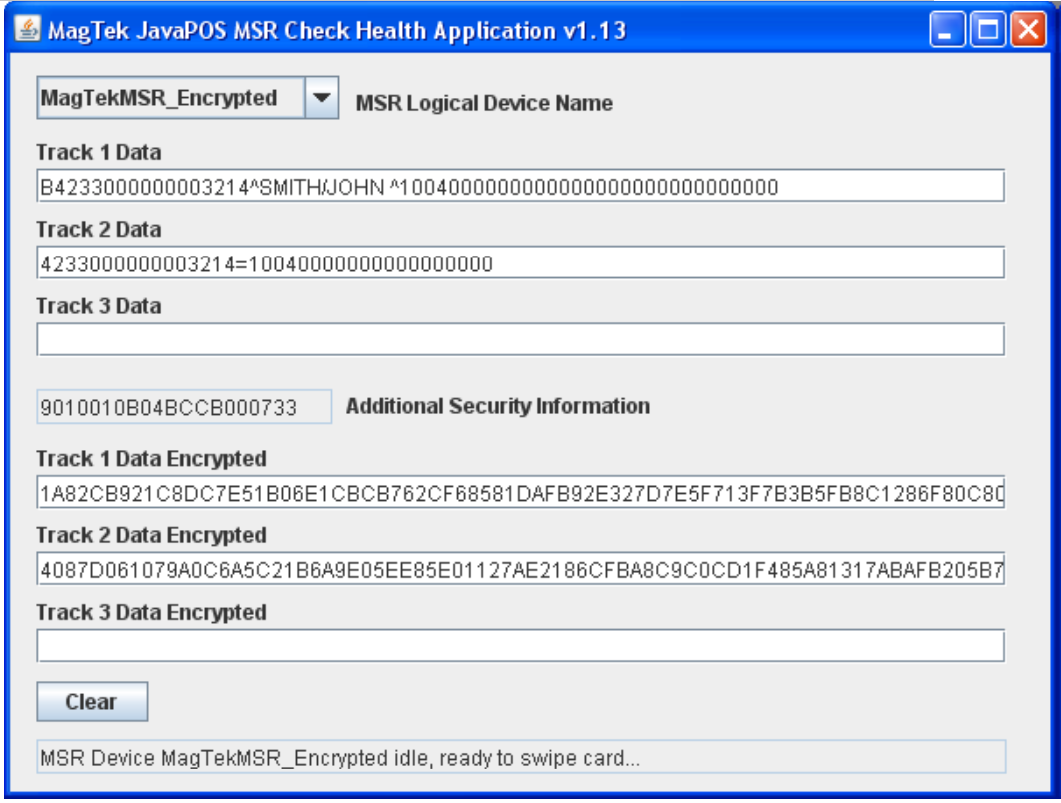

Przykład 2: Zaszyfrowany czytnik

Podczas korzystania z LDN MagTekMSR_Encrypted z zaszyfrowanym czytnikiem odpowiednie pola danych są wypełnione zmaskowanymi danymi tekstowymi i zaszyfrowanymi blokami ładunków, wraz z Dodatkowymi Informacjami Bezpieczeństwa wymaganymi do dekodowania.

Używanie aplikacji próbnej MagTek

Aplikacja próbna MagTek UPOS 1.13 JavaPOS MSR demonstruje właściwości, metody i zdarzenia UPOS zarówno dla niezaszyfrowanych, jak i zaszyfrowanych czytników.

1. Przejdź do podfolderu Sample wewnątrz katalogu instalacyjnego (np. C:\Program Files (x86)\JavaPOS\MagTek\service\Sample).
2. Kliknij dwukrotnie plik MSRSample.bat, aby uruchomić aplikację próbną.

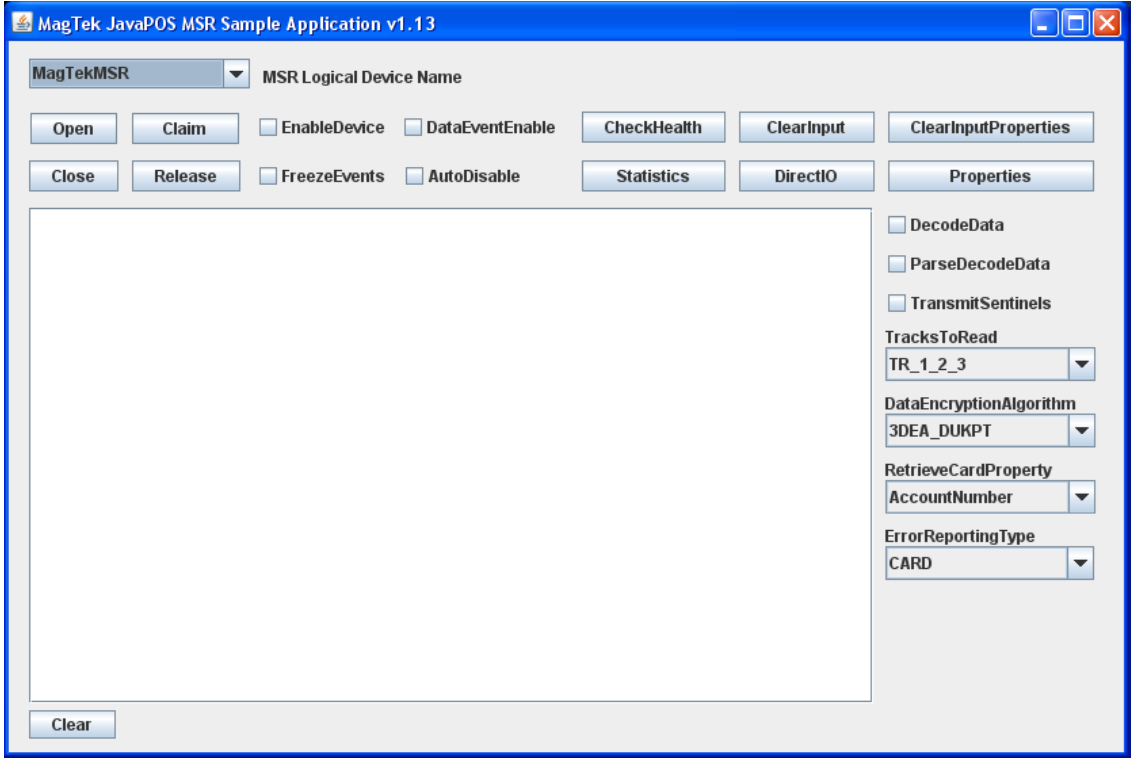

3. Wybierz swoją Logiczna Nazwę Urządzenia MSR z rozwijanej listy, aby rozpocząć testowanie operacji JavaPOS.


Opisy parametrów

• Logiczna Nazwa Urządzenia MSR [Rozwijana lista]: Zawiera zarejestrowane LDN JavaPOS dostępne do instancji poprzez plik jpos.xml.
• Metoda otwarcia JavaPOS [Przycisk]: Przekazuje wybrane LDN jako parametr typu string w celu zainstancjowania powiązanego obiektu urządzenia JavaPOS.
• Metoda zobowiązania JavaPOS [Przycisk]: Zobowiązuje zainstancjonowany obiekt urządzenia MSR do wyłącznego użytku aplikacji.
• Właściwość DeviceEnabled JavaPOS [Pole wyboru]: Włącza lub wyłącza zobowiązany obiekt urządzenia MSR.
• Właściwość DataEventEnabled JavaPOS [Pole wyboru]: Włącza lub wyłącza Zdarzenia Danych wysyłane z obiektu serwisowego dla kolejkowanych danych odczytu. Zgodnie z normami UPOS, jest to automatycznie ustawiane na false po każdym zdarzeniu; aplikacja musi ponownie włączyć, aby otrzymać następne przeciągnięcie.
• Metoda CheckHealth JavaPOS [Przycisk]: Wywołuje wewnętrzny test zdrowia i wyświetla wynik w oknie wyników.
• Metoda ClearInput JavaPOS [Przycisk]: Czyści wszelkie kolejkowane dane odczytu MSR w obiekcie serwisowym.
• Metoda ClearInputProperties JavaPOS [Przycisk]: Czyści wszystkie właściwości wypełnione najbardziej aktualnymi danymi odczytu.
• Właściwości [Przycisk]: Wywołuje i wyświetla wszystkie wspólne i specyficzne dla urządzenia właściwości MSR w oknie wyników.
• Właściwość DecodeData JavaPOS [Pole wyboru]: Włącza lub wyłącza specyficzną dla MSR właściwość DecodeData.
• Właściwość ParseDecodeData JavaPOS [Pole wyboru]: Włącza lub wyłącza specyficzną dla MSR właściwość ParseDecodeData.
• Właściwość TransmitSentinels JavaPOS [Pole wyboru]: Włącza lub wyłącza specyficzną dla MSR właściwość TransmitSentinels.
• TracksToRead [Rozwijana lista]: Definiuje opcje JavaPOS MSR dla odczytywanych ścieżek.
• DataEncryptionAlgorithm [Rozwijana lista]: Zawiera obsługiwane algorytmy szyfrowania (dotyczy tylko urządzeń zaszyfrowanych).
• PobierzWłaściwośćKarty [Rozwijana lista]: Zawiera specyficzne dla MSR właściwości odpowiadające sparsowanym danym ostatnio przeciągniętej karty.
• TypRaportowaniaBłędów [Rozwijana lista]: Określa, czy raportowanie błędów jest oparte na karcie czy na ścieżce.
• Metoda DirectIO JavaPOS [Przycisk]: Wywołuje przykład Metody DirectIO.
• Metoda Statystyki JavaPOS [Przycisk]: Pobiera i wyświetla łańcuch XML Statystyk JavaPOS w oknie dialogowym.
• Właściwość AutoDisable JavaPOS [Pole wyboru]: Przełącza właściwość automatycznego wyłączania, używaną do kontrolowania wejścia opartego na zdarzeniach.
• Właściwość FreezeEvents JavaPOS [Pole wyboru]: Przełącza właściwość zamrażania zdarzeń, aby kontrolować, kiedy zdarzenia są odbierane przez aplikację.
• Metoda Release (ReleaseDevice) JavaPOS [Przycisk]: Zwalnia obiekt urządzenia z wyłącznego użytku.
• JavaPOS Zamknij mnie
