Artykuł ten zawiera kroki montażu MSR na monitorze Elo 1523L Desk Top.
Proszę zapoznać się z poniższymi krokami dotyczącymi instalacji MSR na monitorze Elo 1523L lub 1723L. Dodatkowo, dołączona instrukcja szybkiego montażu (QIG), umieszczona w pudełku z częścią nr E628912: ELO-MSR-1523L 1723L-BL-R, jest dostępna jako dodatkowe odniesienie.
Kroki
-
Umieść monitor ekranem w dół na czystej, miękkiej i gładkiej powierzchni, aby ochronić ekran.
-
Usuń pokrywę peryferyjną z monitora.
-
Podłącz 5-pinowy złącze z MSR (czytnik pasków magnetycznych) do odpowiedniego 5-pinowego złącza na monitorze.
-
Wyreguluj dwa śruby montażowe Philips względem wyznaczonych otworów i zabezpiecz je za pomocą śrubokręta.
-
Nałóż osłony śrub mylarowych na śruby, aby zakończyć montaż.
-
Na koniec podłącz kabę USB z monitora do dostępnego portu USB w komputerze.
Na tym etapie MSR powinien być w pełni sprawny.

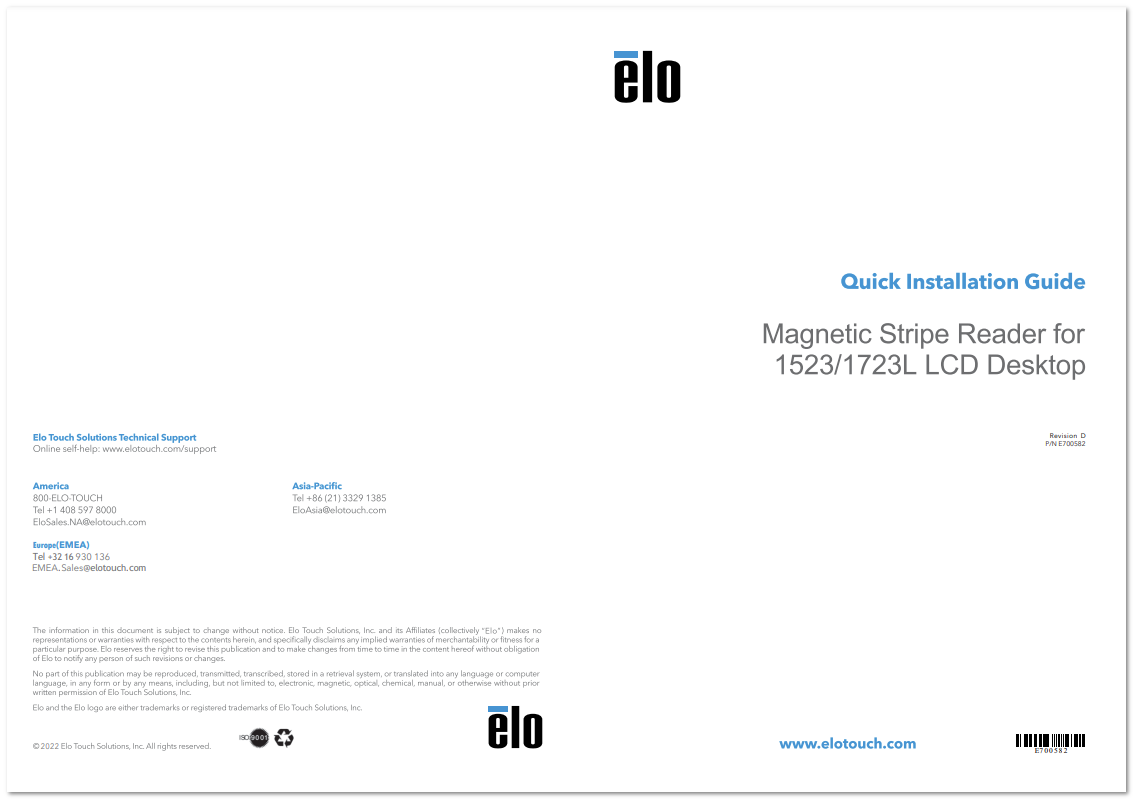

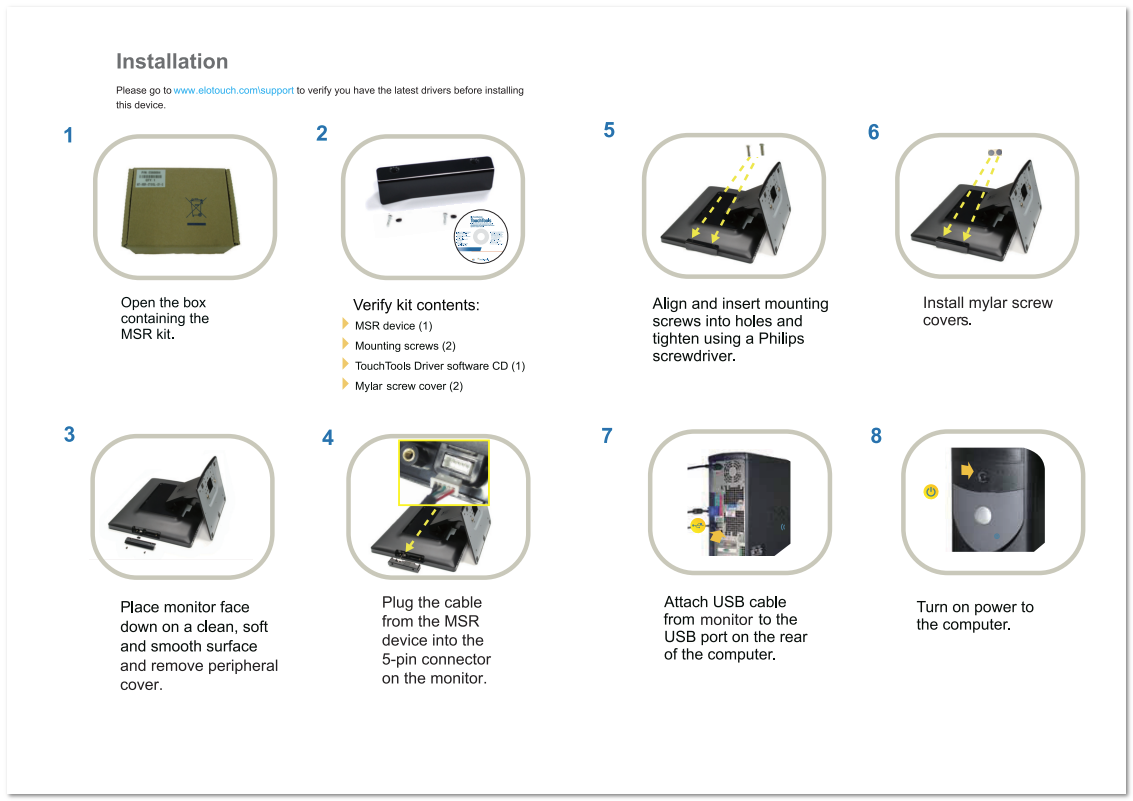

Instrukcja Szybkiego Montażu
