Artykuł ten opisuje kroki do skonfigurowania Magtek MSR

Informacje dotyczące programowania oraz narzędzia dla MagTek MSR oraz narzędzia MagTek USB Swipe i Insert Reader. Narzędzie to pozwala użytkownikowi na wysyłanie komend zmieniających konfigurację urządzenia zarówno dla USB HID, jak i emulacji klawiatury (z szyfrowaniem i bez szyfrowania) MSR. Poniższe informacje są również dostępne w załączonym pliku .pdf do tego artykułu wiedzy.

Potrzebne narzędzia

• MagTek MSR
• Komputer z systemem Windows 7 lub nowszym
• MagTek USB Swipe & Insert Reader – PN99510026
  • To narzędzie działa zarówno dla MSR z szyfrowaniem, jak i bez szyfrowania:
  • Powyższe narzędzie MagTek można również znaleźć w pakietach sterowników AIO oraz w folderze peryferyjnym AIO.

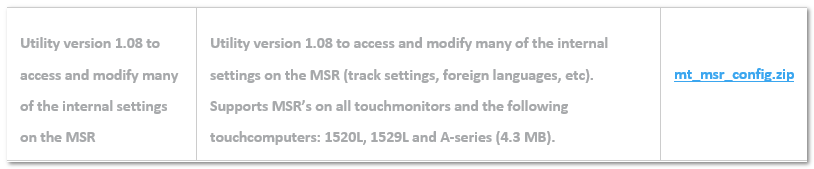

• Wersja 1.08 narzędzia do konfiguracji MSR jest również dostępna na stronie pobierania Elo, jednak obsługuje tylko MSR bez szyfrowania:

Informacje o MSR
MSR bez szyfrowania (Monitor MSR)

• Elo PN: E500356, E177037, + więcej.
• ‘MagTek PN: MSR-INTELLIHEAD-21030006
• VID/PID HID: 0801/0002
• VID/PID KB: 0801/0001

MSR z szyfrowaniem (Z seria, E seria, I seria, PayPoint, Elo POS)

• Elo PN: E001002, E122229
• PN: MSR MODULE, INTELLIHEAD-21030085, ENCRYPT
• VID/PID HID (z domyślnymi ustawieniami SureSwipe): 0801/0011
• VID/PID HID (SureSwipe wyłączone): 0801/0002
• VID/PID KB: 0801/0001

Procedura

1. Pobierz i zainstaluj aplikację USB Swipe & Insert, PN99510026. To stworzy ikonę na pulpicie o nazwie 'MagTek USB MSR.'

2. Kliknij dwukrotnie na ikonę 'MagTek USB MSR aby uruchomić aplikację.

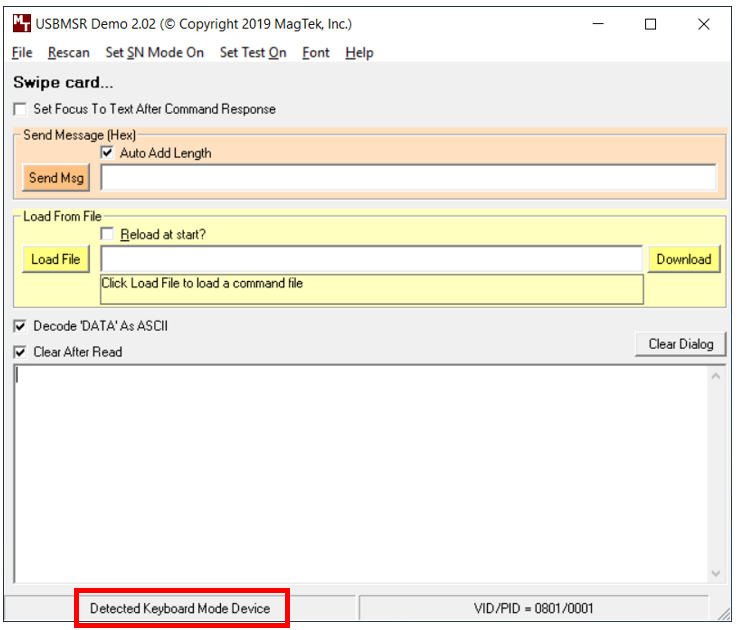

3. Aplikacja otworzy się i zidentyfikuje podłączony MSR w trybie klawiatury lub HID. Zrzut ekranu poniżej pokazuje Wykryte urządzenie w trybie klawiatury:


4. Możesz wysyłać komendy wprowadzając komendę ręcznie w „Wyślij Msg”. Możesz również pobrać plik tekstowy dostarczony przez MagTek lub utworzony przez użytkownika, w wybierając „Wczytaj plik”.

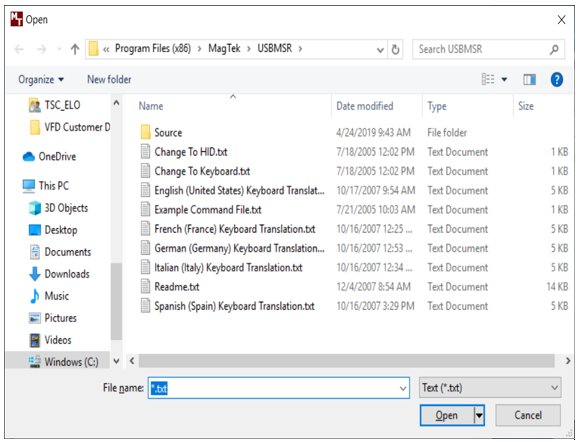

5. Poniżej znajdują się pliki tekstowe dostarczone przez MagTek:

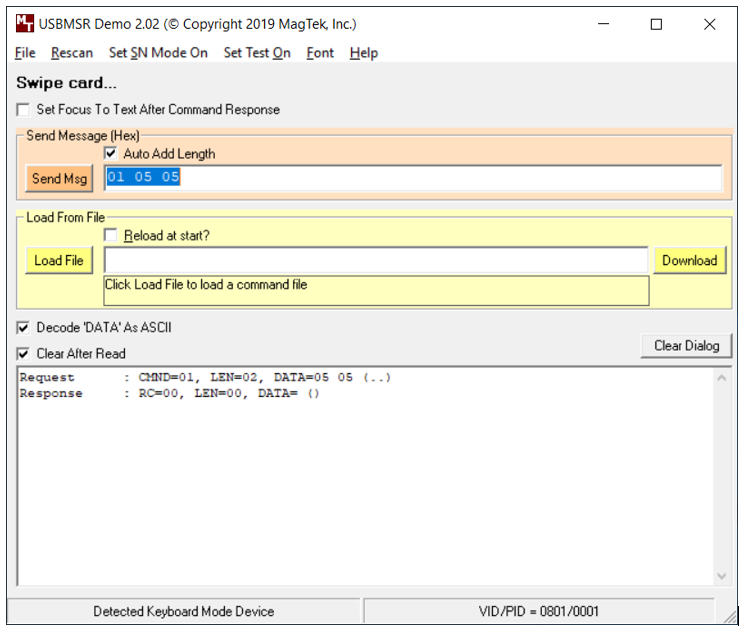

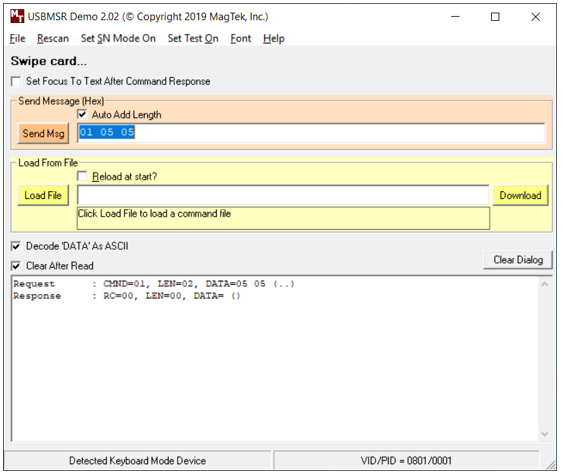

6. Aby ręcznie wysłać komendę, musisz wprowadzić komendę w lini „Wyślij Msg”, wybrać Auto Dodaj Długość i kliknąć wyślij. W tym przykładzie wysyłana jest komenda odczytu Track 1 i Track 2:



7. Po wysłaniu jakichkolwiek komend, musisz wysłać 02 aby zresetować zasilanie do MSR i aby zapisać zmiany. Urządzenie zostanie ponownie wykryte przez narzędzie po wysłaniu 02.

8. Aby zweryfikować, że Twoje zmiany zostały wprowadzone, możesz wysłać komendę zapytania. Aby zobaczyć, jakie dane ścieżki są ustawione na MSR z szyfrowaniem, wysłać 00 05. W poniższym przykładzie odpowiedź wskazuje DATA=05, co oznacza tylko ścieżki 1 i 2:



9. Poniżej znajdują się wspólne komendy dla każdej wersji MSR. Wszystkie komendy muszą być w HEX. Jeśli potrzebujesz dodatkowego programowania, będziesz musiał odwołać się do dokumentów technicznych MagTek.

Podręczniki i linki do pobrania tabeli Ascii poniżej:

• HID: HID99875320-6.01.pdf
• Emulacja klawiatury: KB99875321-10.01.pdf
• Szyfrowane: 99875475-10.01.pdf
• Tabela ASCII: ASCII Table.txt

Typowe komendy

Szyfrowany MSR

Komenda pobrania numeru seryjnego:  00 03

Pobranie poziomu zabezpieczeń:  15

Zmiana na KB/HID

• KB:  01 10 01
• HID: 01 10 00

Komendy Umożliwiające Ustawienie Ścieżek MSR (Ta sama identyfikacja właściwości dla KB i HID):

• Wszystkie ścieżki (domyślnie) 01 05 95
• Tylko ścieżka 1: 01 05 01
• Tylko ścieżka 2: 01 05 04
• Ścieżka 1 i 2: 01 05 05

Usuń wszystkie Sentinel: 01 14 03

Aby usunąć pojedyncze Sentinel Start/Stop:

• Aby usunąć Sentinel Start z Ścieżki 1: wyślij 01 24 00, następnie poczekaj 15 sekund i wyślij 02, aby zresetować MSR.
• Aby usunąć Sentinel Start z Ścieżki 2: wyślij 01 25 00, następnie poczekaj 15 sekund i wyślij 02.
• Aby usunąć Sentinel End z wszystkich ścieżek: wyślij 01 2B 00, następnie poczekaj 15 sekund i wyślij 02.

CR po każdej ścieżce (domyślnie CR po wszystkich danych): 01 21 8D

Usuń CR: 01 22 00

Prędkość pollingowa (domyślnie 1 milisekunda): 10 milisekund 01 02 0A

Zresetuj MSR do ustawień fabrycznych: Dynamag Default Levels 2.txt

MSR bez szyfrowania (KB/HID)

Komenda pobrania numeru seryjnego: 00 01

Zmiana na KB/HID

• KB:  01 10 01
• HID: 01 10 00

Komendy Umożliwiające Ustawienie Ścieżek MSR

HID Komendy Umożliwiające Ustawienie Ścieżek MSR:

• Tylko dane ścieżki 1: 01 04 01
• Tylko dane ścieżki 2: 01 04 04
• Tylko ścieżki 1 i 2: 01 04 05
• Ścieżki 1, 2 i 3: 01 04 95

KB Komendy Umożliwiające Ustawienie Ścieżek MSR:

• Tylko dane ścieżki 1: 01 03 01
• Tylko dane ścieżki 2: 01 03 04
• Tylko ścieżki 1 i 2: 01 03 05
• Ścieżki 1, 2 i 3: 01 03 95

Usuń wszystkie Sentinel: 01 04 00

Aby usunąć pojedyncze Sentinel Start/Stop (tylko tryb KB):

• Usuń Sentinel Start Ścieżki 1 (Domyślny “%”): 01 14 00
• Usuń Sentinel Start Ścieżki 2 (Domyślny “;”): 01 15 00

Usuń Sentinel End (Domyślny “?”): 01 16 00

CR po każdej ścieżce (domyślnie CR po wszystkich danych): 01 05 8D

Usuń CR: 01 05 00

Zresetuj MSR do ustawień fabrycznych: FC 55 AA

Aby zapisać zmiany w MSR: Po wysłaniu dowolnej z powyższych komend programowania, musisz poczekać 10 sekund i wysłać 02, aby zresetować MSR.
