Jak skonfigurować mapowanie klawiatury w czytniku paska magnetycznego Elo (MSR)?

Artykuł ten wyjaśnia, jak skonfigurować mapowanie klawiatury dla czytnika pasków magnetycznych Elo (MSR) działającego w trybie emulacji klawiatury. Mapowanie klawiatury pozwala na poprawne interpretowanie danych karty, gdy używane są układy klawiatury inne niż angielski. Dostępne są trzy metody konfiguracji, a zalecaną opcją dla większości użytkowników jest narzędzie EloMSR.

ℹ Podsumowanie
Mapowanie klawiatury zmienia sposób, w jaki MSR tłumaczy dane karty na znaki klawiatury. Jeśli Twój komputer korzysta z języka innego niż angielski, konieczne może być skonfigurowanie MSR tak, aby odpowiadał układowi klawiatury.

Kiedy należy używać mapowania klawiatury?

Skonfiguruj mapowanie klawiatury, jeśli:

Twój komputer używa układu klawiatury innego niż angielski.
Dane karty zawierają niepoprawne lub niespodziewane znaki po przesunięciu.
Wdrażasz systemy poza Stanami Zjednoczonymi.
Musisz dopasować MSR do regionalnego układu klawiatury.

⚠ Ważne
Mapowanie klawiatury dotyczy tylko trybu Emulacji Klawiatury. Konfiguracje HID i USB-HID nie wymagają mapowania klawiatury.

Dostępne metody konfiguracji

Metoda	Opis	Zalecana
Metoda 1	Użyj narzędzia EloMSR i załaduj zdefiniowany wcześniej skrypt językowy.	✔ Tak
Metoda 2	Załaduj jeden z przygotowanych skryptów mapowania klawiatury.	Dla zaawansowanych użytkowników
Metoda 3	Ręcznie zaprogramuj każdy znak ASCII.	Tylko inżynieria

Pliki do pobrania

Narzędzie konfiguracyjne EloMSR

📦 Pobierz narzędzie konfiguracyjne EloMSR

https://downloads.elotouch.com/Downloads/Peripherals/Magtek-MSR/Configuration-Files/std_msr_config.zip

Skrypty mapowania klawiatury

📦 Pobierz skrypty mapowania klawiatury

https://downloads.elotouch.com/Downloads/Peripherals/Magtek-MSR/Configuration-Files/keyboard.zip

Dokumentacja programowania ASCII

📦 Pobierz dokumentację programowania ASCII

https://downloads.elotouch.com/Downloads/Peripherals/Magtek-MSR/Configuration-Files/ASCII_Table.zip

Skonfiguruj mapowanie klawiatury z użyciem EloMSR

Pobierz i wypakuj std_msr_config.zip.
Uruchom EloMSR.exe.
Podłącz czytnik pasków magnetycznych MagTek USB do komputera.

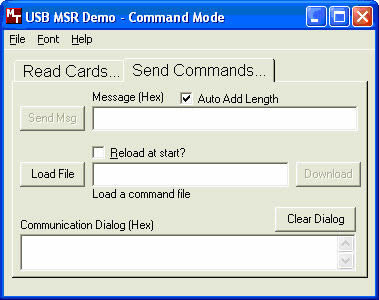

Wybierz zakładkę Wyślij polecenia.
Kliknij Załaduj plik.

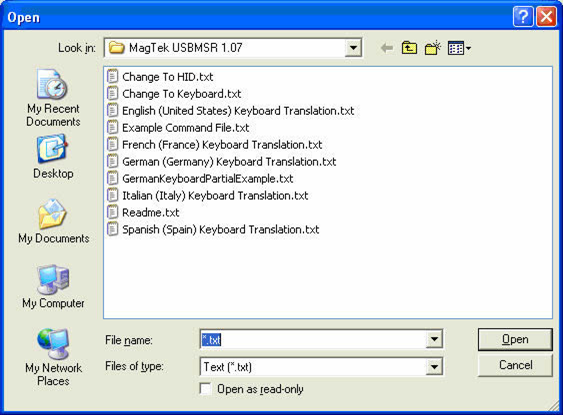

Domyślna lokalizacja skryptu to:

C:\Program Files\MagTek\MagTek USBMSR 1.07

Wybierz skrypt językowy odpowiadający Twojemu układowi klawiatury.
Kliknij Otwórz.
Poczekaj na załadowanie polecenia i automatyczne zresetowanie czytnika.
Wybierz zakładkę Odczytaj karty.
Przesuń kartę testową, aby zweryfikować mapowanie klawiatury.
MSR jest teraz skonfigurowany dla wybranego układu klawiatury.

Obsługiwane skrypty językowe

Dołączone skrypty mapowania klawiatury obsługują następujące języki:

Angielski
Francuski
Niemiecki
Włoski
Hiszpański

Rozwiązywanie problemów

⚠ Rozwiązywanie problemów

Zweryfikuj, czy wybrano poprawny skrypt językowy.
Ponownie podłącz MSR po załadowaniu nowej konfiguracji.
Przetestuj za pomocą znanej dobrej karty magnetycznej.
Jeśli wynik wciąż jest niepoprawny, zweryfikuj, czy układ klawiatury w Windows odpowiada wybranemu mapowaniu MSR.

Powiązane artykuły

Jak skonfigurować czytnik pasków magnetycznych Elo MagTek (MSR)?
Jak przywrócić domyślną konfigurację na czytniku pasków magnetycznych Elo?
Jak skonfigurować ustawienia ścieżki w czytniku pasków magnetycznych Elo?

💡 Wskazówka
W przypadku większości wdrożeń stosuj zdefiniowane wcześniej skrypty językowe dołączone do EloMSR zamiast ręcznego programowania wartości ASCII. Zdefiniowane skrypty są szybsze do wdrożenia, łatwiejsze do utrzymania i pomagają zapewnić spójne mapowanie klawiatury w wielu systemach.
