Artykuł ten wyjaśnia, jak wysyłać komendy konfiguracyjne do czytnika pasków magnetycznych Elo (MSR) za pomocą aplikacji MagTek USB MSR Demo.

Wymagania

• Kompatybilny czytnik pasków magnetycznych Elo
• Komputer z systemem Windows
• Aplikacja MagTek USB Swipe & Insert Reader

Wysyłanie komend do MSR

1. Pobierz i zainstaluj aplikację MagTek USB Swipe & Insert Reader. Instalacja tworzy skrót na pulpicie o nazwie MagTek USB MSR.
2. Podłącz MSR do komputera.
3. Dwukrotnie kliknij skrót MagTek USB MSR, aby otworzyć aplikację.

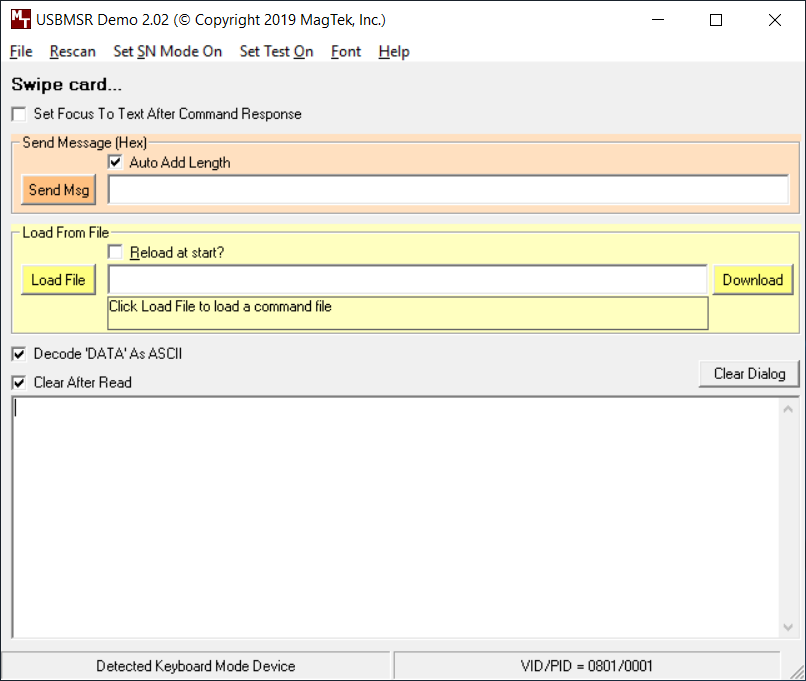

4. Potwierdź, że aplikacja wykrywa podłączony MSR. Urządzenie pojawi się w trybie klawiatury lub w trybie HID.



5. Wyślij komendę jedną z następujących metod:
   • Wpisz komendę ręcznie w polu Wyślij wiadomość.
   • Wybierz Załaduj plik, aby wczytać plik z komendą dostarczony przez MagTek lub utworzony przez użytkownika.

6. Aby wysłać komendę ręcznie:

   1. Wpisz komendę w polu Wyślij wiadomość.
   2. Wybierz Automatyczne dodawanie długości.
   3. Wybierz Wyślij.

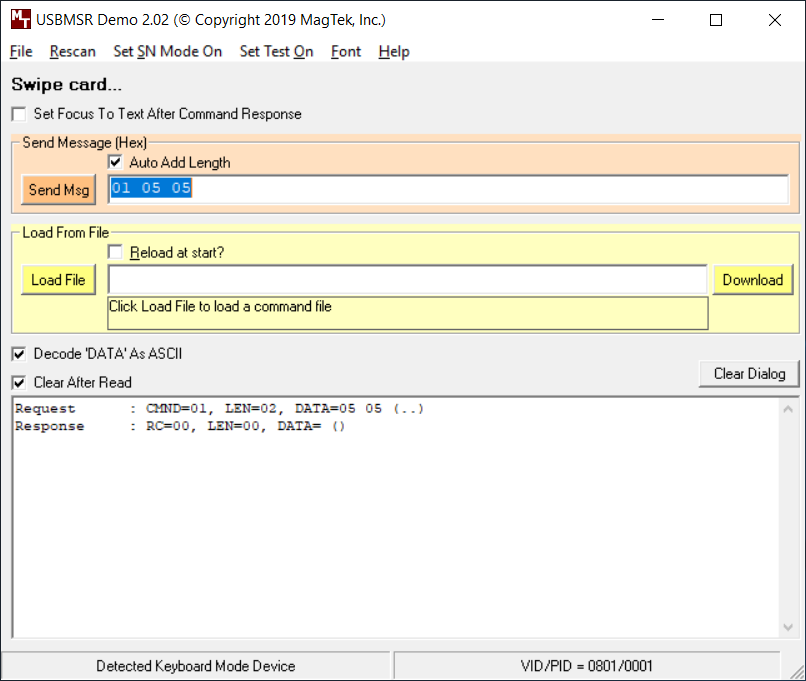

   Przykład poniżej wysyła komendę, która konfiguruje MSR do odczytu tylko Ścieżek 1 i 2:



7. Po wysłaniu komendy konfiguracyjnej, wyślij 02, aby zresetować zasilanie MSR i zapisać zmiany. Aplikacja wykryje urządzenie ponownie po zresetowaniu zasilania.

Weryfikacja konfiguracji

1. Wpisz odpowiednią komendę zapytania w polu Wyślij wiadomość.
2. Wybierz Automatyczne dodawanie długości, a następnie wybierz Wyślij.
3. Sprawdź odpowiedź zwróconą przez MSR.

Aby sprawdzić włączone ścieżki na zaszyfrowanym MSR, wyślij następującą komendę zapytania:

00 05

W poniższym przykładzie odpowiedź pokazuje DATA=05, co wskazuje, że Ścieżki 1 i 2 są włączone:

Pliki komend MagTek

Aplikacja MagTek może zawierać pliki komend, takie jak:

• Example Command File.txt
• Change To HID.txt
• Change To Keyboard.txt
• Pliki konfiguracyjne klawiatury dla różnych języków
