Artykuł ten zawiera więcej informacji na temat Elo P/N: E710549, zestawu kabli VGA-DB15 do Micro

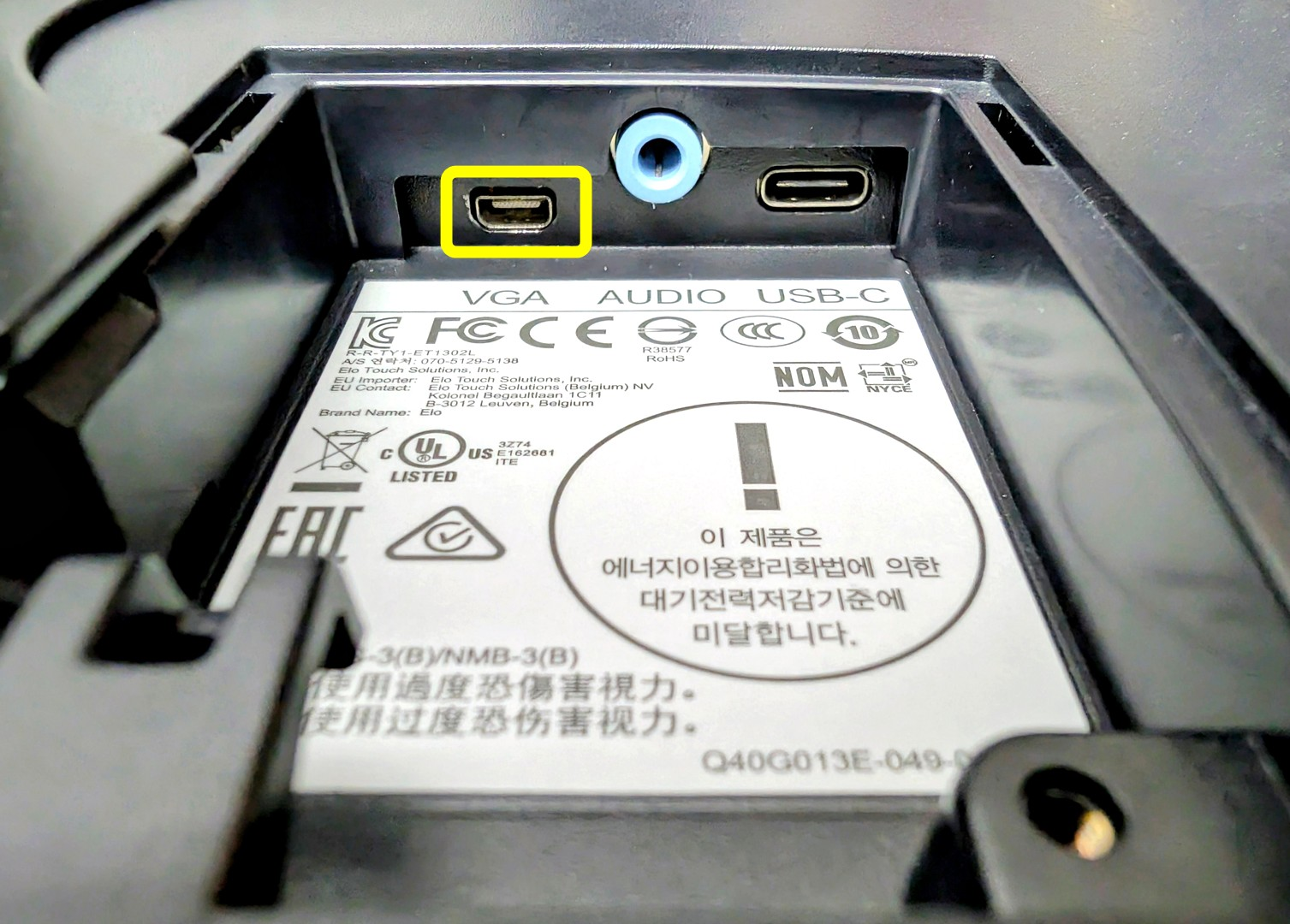

Elo P/N: E710549, zestaw kabli VGA-DB15 do Micro jest przeznaczony do użycia z monitorami Elo 1002L, 1302L i 1502L, które są wyposażone w wejścia VGA w formacie Micro-HDMI. Ten kabel służy do podłączenia komputera, który ma standardowe wyjście VGA 15-pinowe, do monitora Elo z wejściem VGA w formacie Micro-HDMI.

Ten kabel jest własnością Elo Touch Solutions i jest produkowany wyłącznie dla naszych monitorów wyposażonych w specjalne wejście VGA w formacie Micro-HDMI. Nie ma dostępnych zamienników od osób trzecich. Kabel przesyła tylko sygnał analogowy, nie przesyła żadnych sygnałów HDMI. Nie można podłączyć standardowego kabla micro-HDMI z sygnałami HDMI do portu VGA na monitorze Elo, ponieważ nie będzie on działał. Nie można używać prostego konwertera HDMI do VGA, ponieważ są one zaprojektowane do przesyłania sygnału źródłowego HDMI do analogowego wejścia VGA. Takie adaptery nie są wstecznie kompatybilne. Zobacz więcej informacji tutaj.

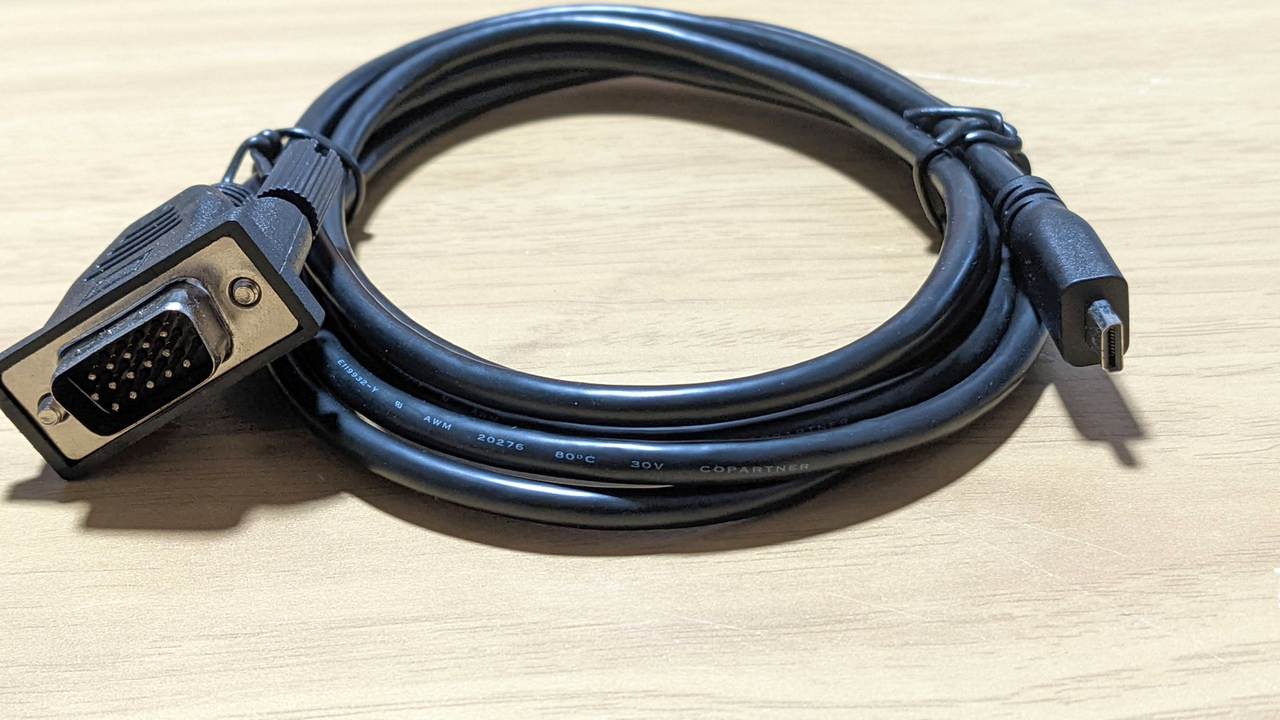

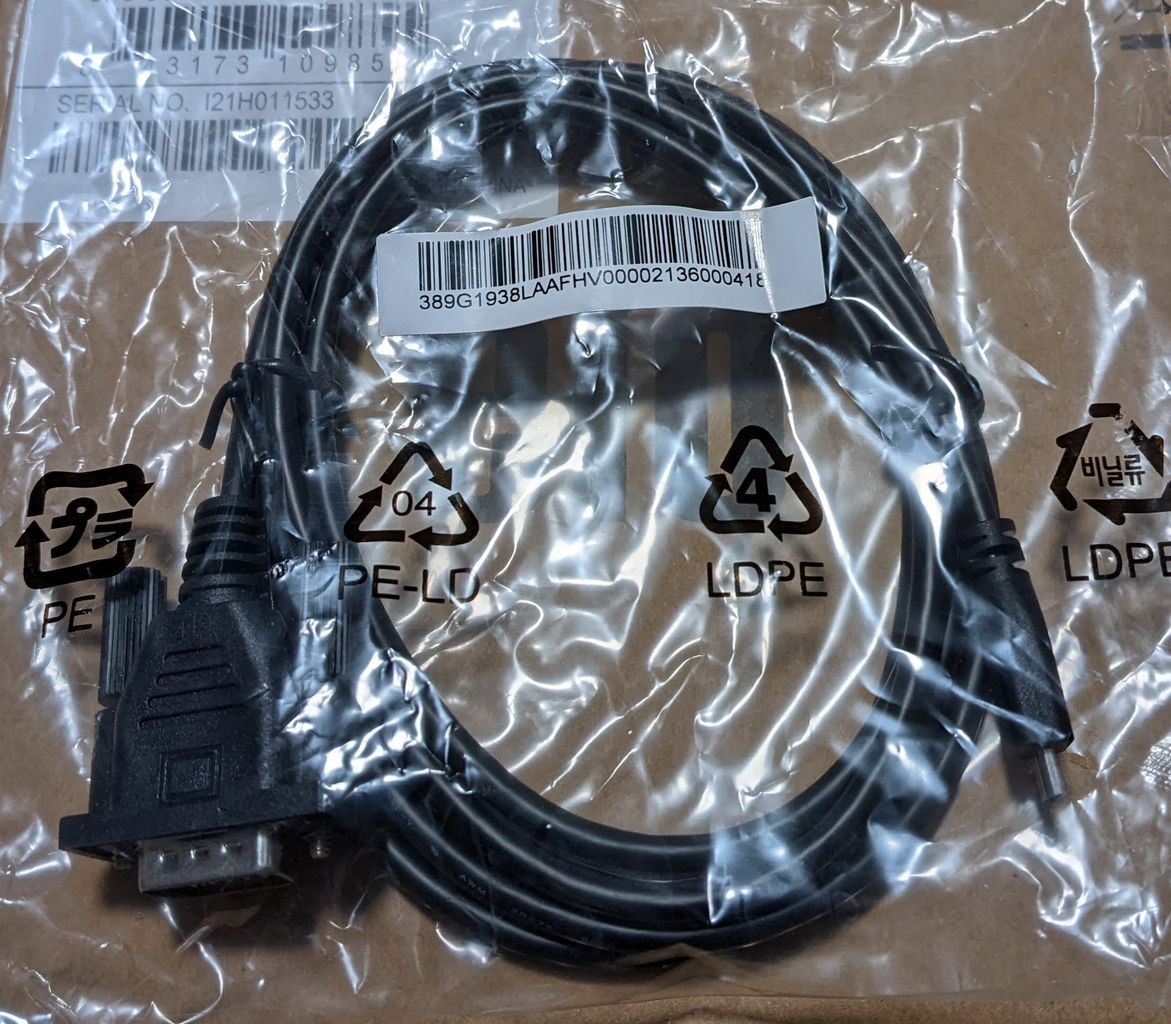

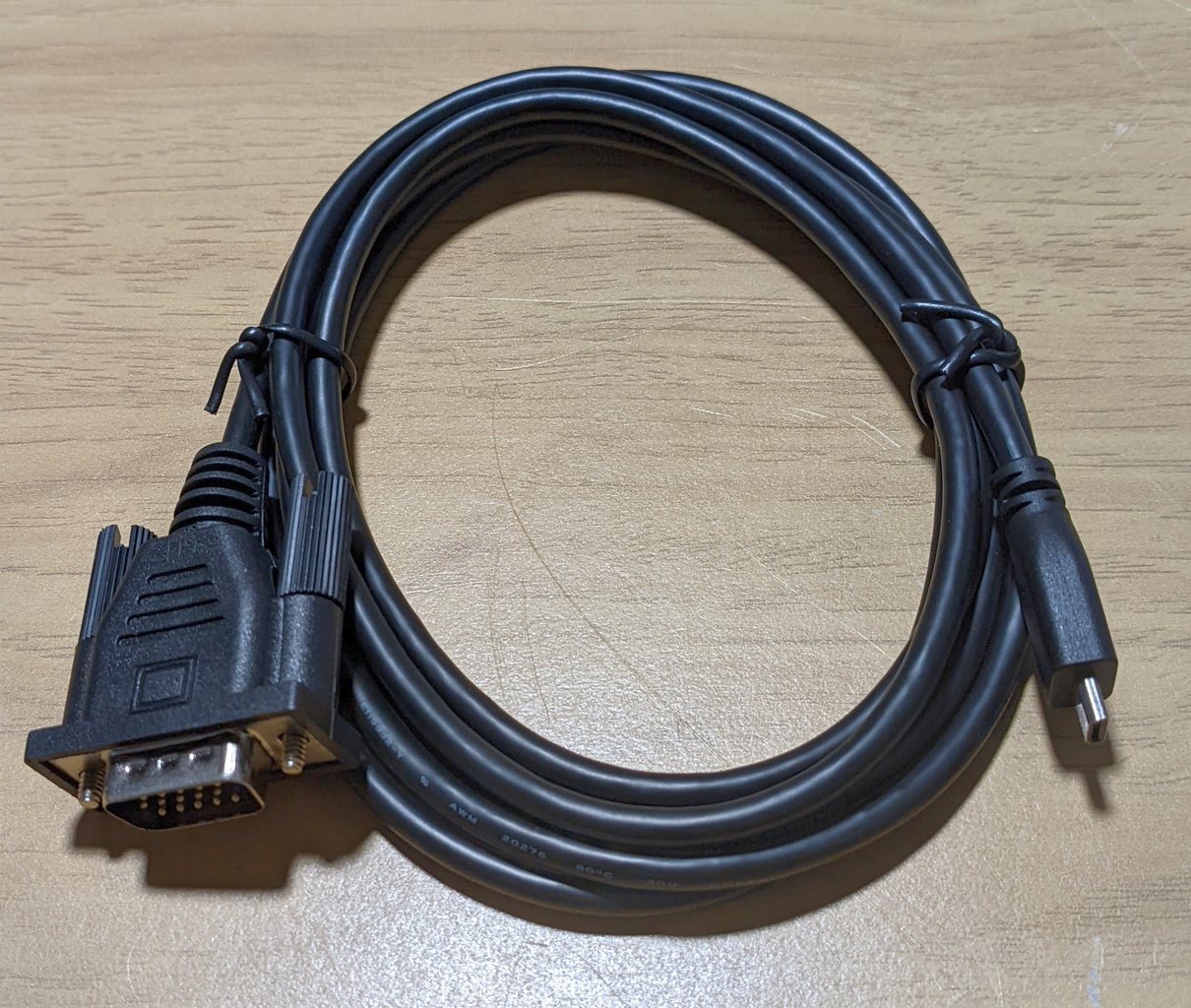

Zestaw kabli Standard VGA do Micro-HDMI powinien zawierać jeden typ wtyku na kablu. Jedna strona (P1) powinna być standardową wtykiem VGA męskim, a druga (P2) powinna być Micro-HDMI. Kabel musi mieć długość 1,8 m, czarny

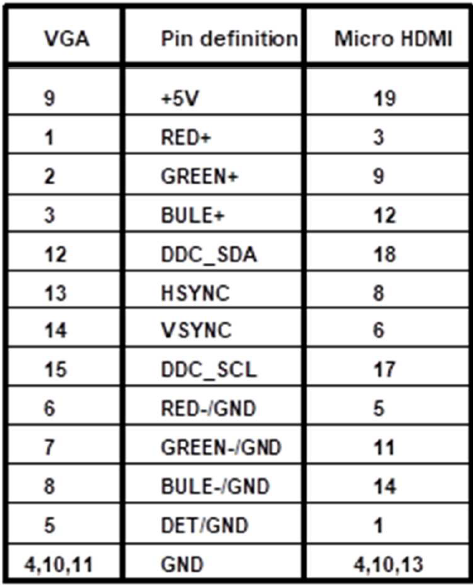

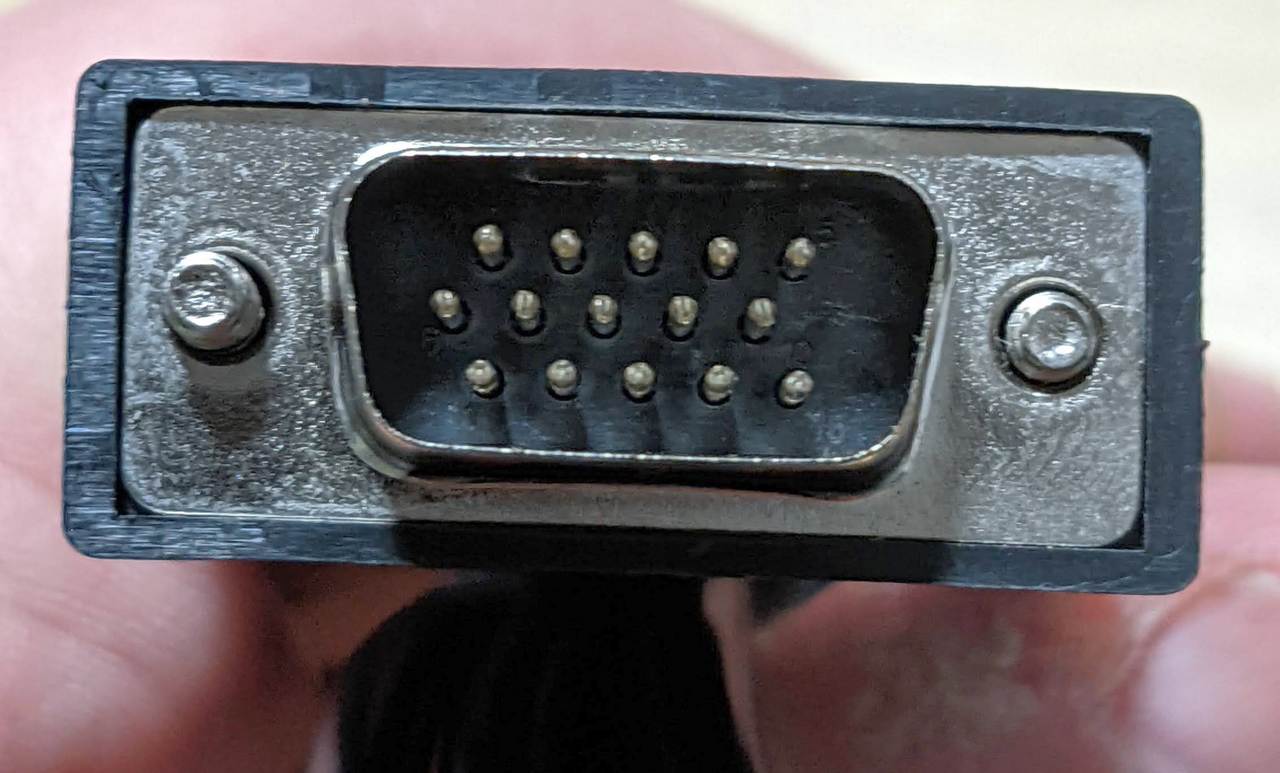

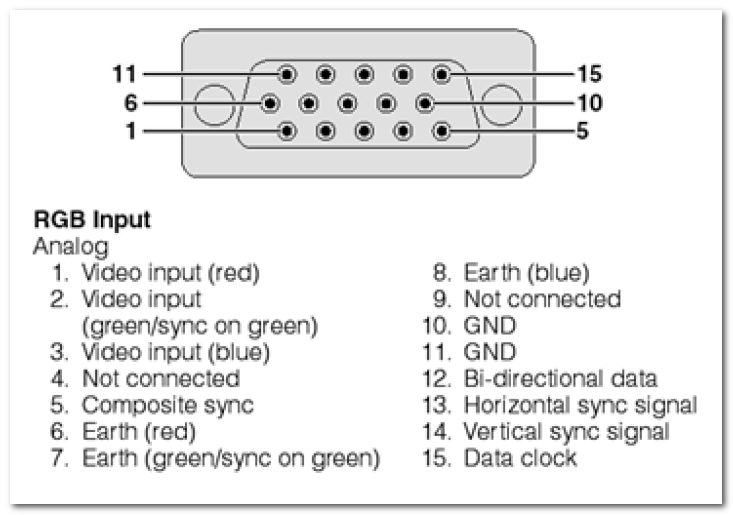

• Schemat okablowania standardowej wtyczki VGA męskiej powinien być następujący:

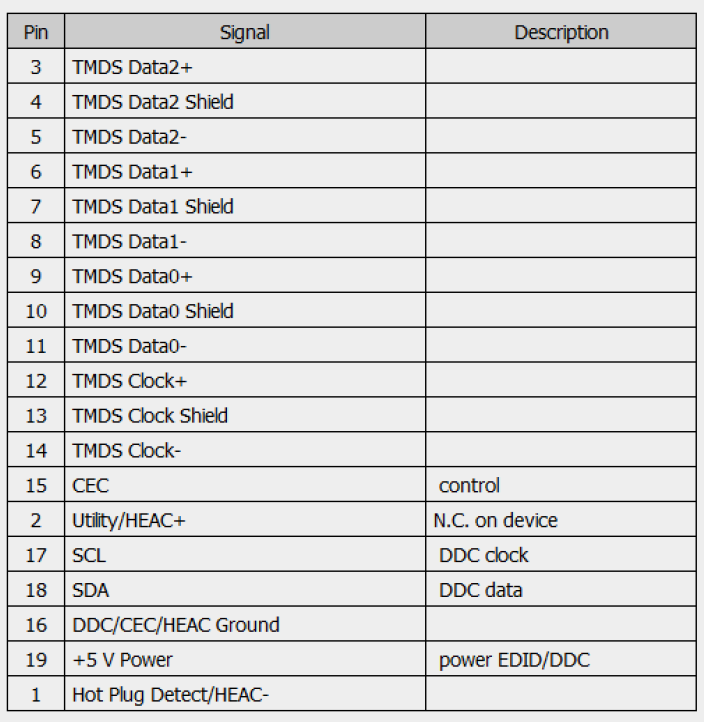

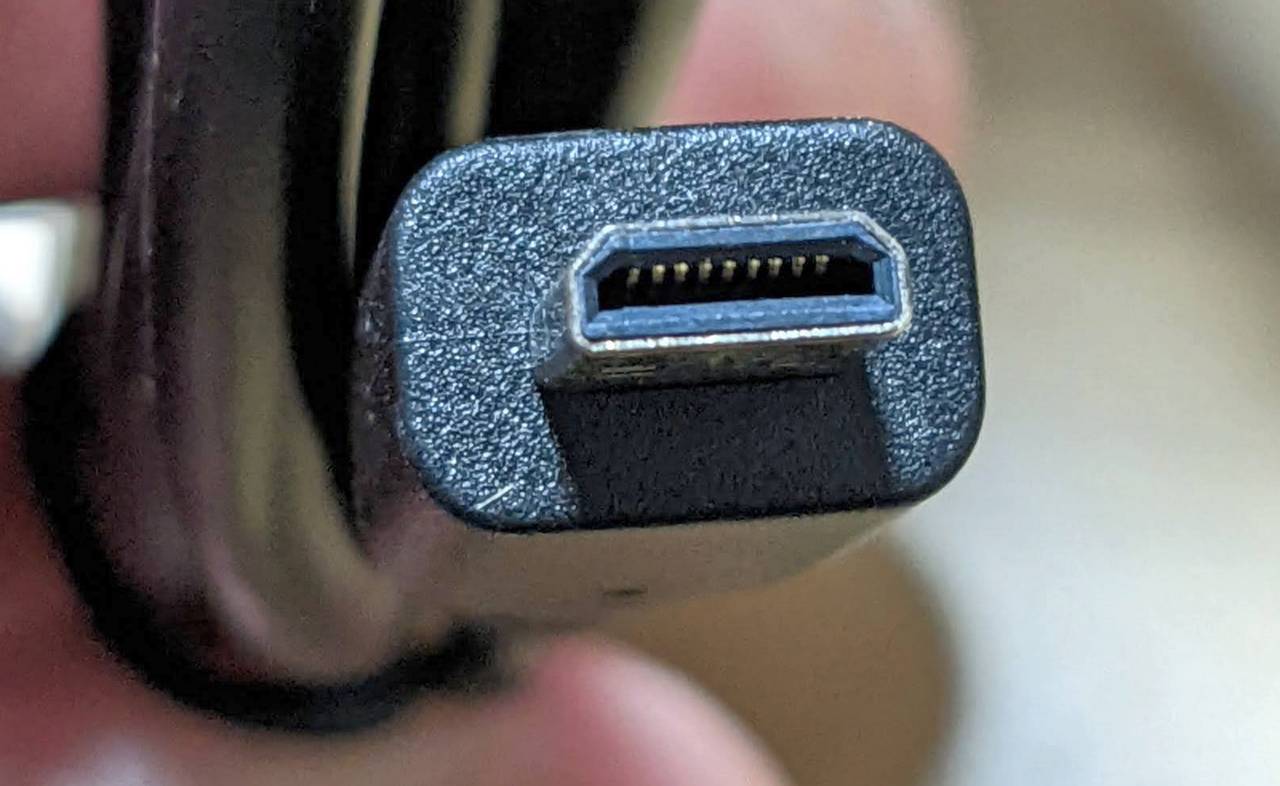

• Schemat okablowania standardowego Micro-HDMI powinien być następujący:
