Ten artykuł wyjaśnia, jak dodać CFD (Wyświetlacz Klienta) do tyłu urządzenia Elo I-Series 3.0 z urządzeniem Intel

System, na którym to jest demonstrowane, to Elo E709537: ESY17i7-2UWA-1-SQ-MT-6G-2S-N0-00-BK

Kroki do dodania CFD do urządzenia Elo I-Series 3.0 z urządzeniem Intel

1. Umieść urządzenie I-Series ekranem w dół na ochronnej powierzchni.

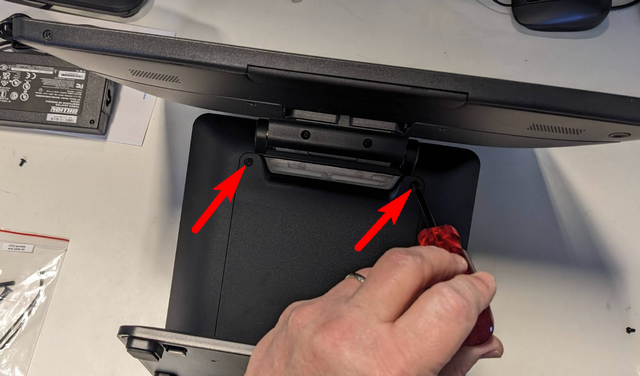

2. Usuń dwie śruby krzyżakowe



3. Przesuń tylną plastikową osłonę z powrotem




4. Przesuń dołączoną Tylną Osłonę CFD na tył urządzenia i zamień dwie śruby krzyżakowe




5. Usuń dwie śruby krzyżakowe z przednich drzwi stojaka

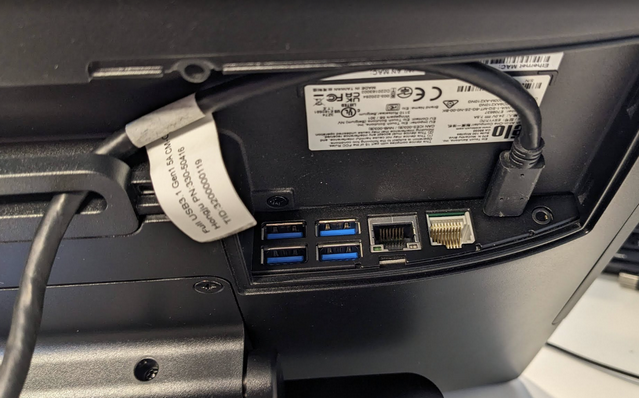

6. Przeprowadź kabel USB-C CFD przez otwór do prowadzenia kabli i podłącz do portu USB-C w AIO

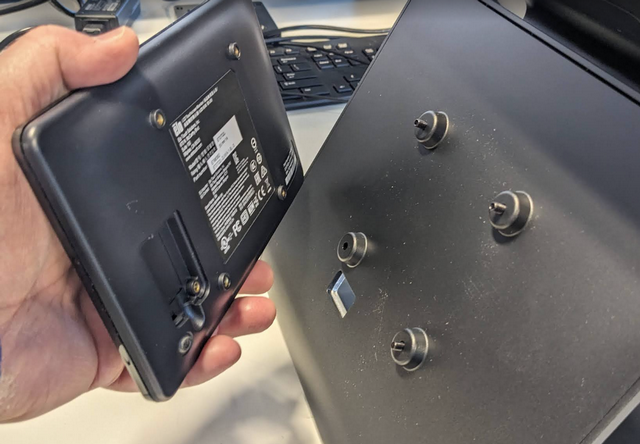

7. Użyj dołączonych śrub, aby przymocować CFD do tyłu urządzenia przez wstępnie wywiercone otwory montażowe






Poniżej można znaleźć w Instrukcji obsługi produktu.
