Artykuł ten zawiera szczegółowe instrukcje dotyczące bezpiecznego uzyskiwania dostępu do SSD i RAM w 15-calowym systemie Elo I-Series 3 z procesorami Intel

Uzyskanie dostępu do SSD i RAM w systemie Elo I-Series 3 z Intel może być konieczne w celu aktualizacji pamięci, poprawy wydajności lub wymiany uszkodzonych komponentów. Zwiększenie pamięci RAM może poprawić wielozadaniowość, podczas gdy modernizacja SSD może zwiększyć pojemność i poprawić reakcję systemu. Procedura ta może być także wymagana w przypadku rozwiązywania problemów sprzętowych lub konserwacji. Powinny ją wykonywać tylko wykwalifikowane osoby, ponieważ niewłaściwe obchodzenie się może uszkodzić urządzenie lub unieważnić gwarancję.

Wymagane narzędzia i wyposażenie

• Śrubokręt krzyżakowy (#1 lub #2)
• Pasek antystatyczny (zalecany)
• Ochronna powierzchnia lub mata antystatyczna

Środki ostrożności

• Wyłącz urządzenie i odłącz je od wszystkich źródeł zasilania przed rozpoczęciem.
• Załóż pasek antystatyczny, aby zapobiec uszkodzeniom spowodowanym przez wyładowania elektrostatyczne (ESD).
• Obchodź się z wewnętrznymi komponentami ostrożnie, aby uniknąć uszkodzeń.

Procedura

1. Przygotuj urządzenie

• Umieść I-Series 3 ekranem w dół na czystej, miękkiej i ochronnej powierzchni, aby zapobiec zarysowaniom lub uszkodzeniom.

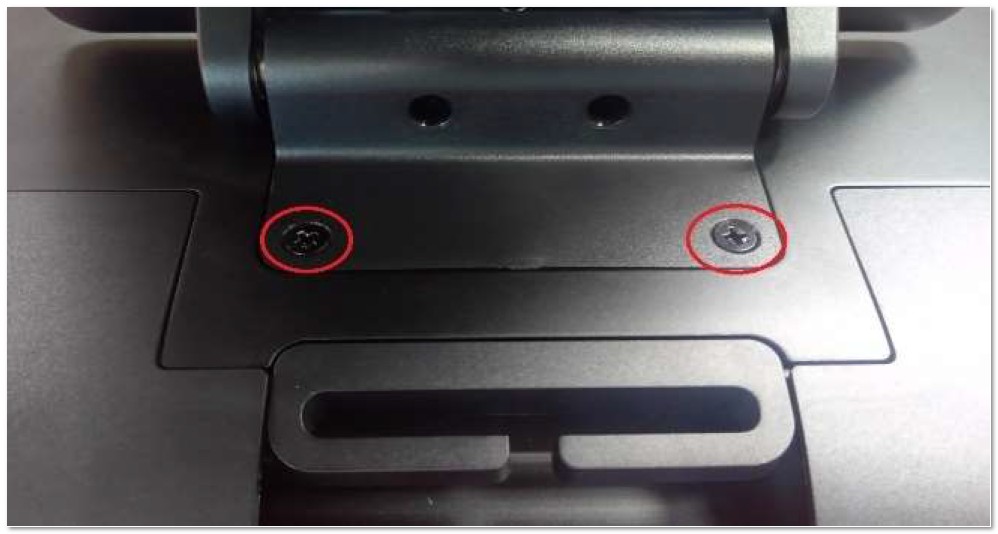

• Jeśli urządzenie ma podstawę, usuń ją, odkręcając śruby i unosząc z jednostki.

2. Usuń zewnętrzne osłony

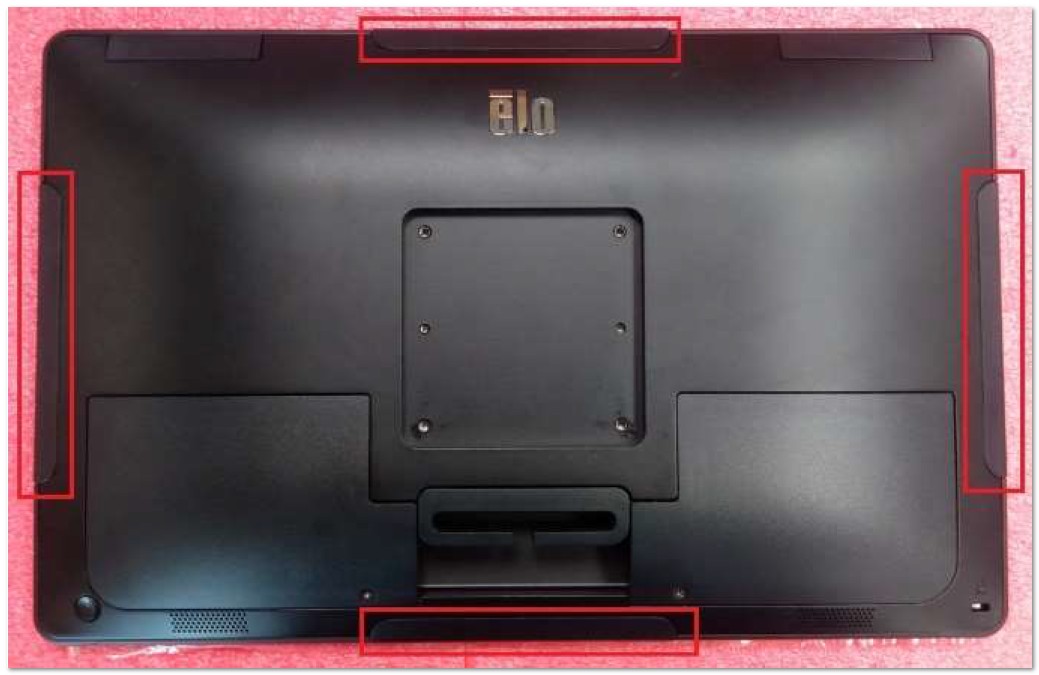

• Odczep cztery (4) osłony portów peryferyjnych, delikatnie je pociągając na zewnątrz.

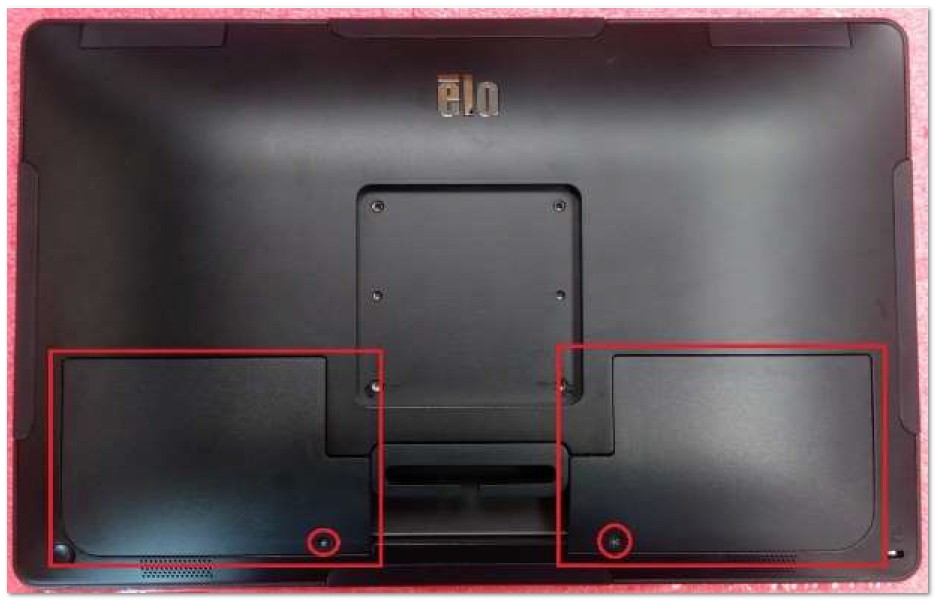

• Usuń dwie (2) osłony kabli, ostrożnie je unosząc z urządzenia.

3. Usuń śruby tylnej osłony

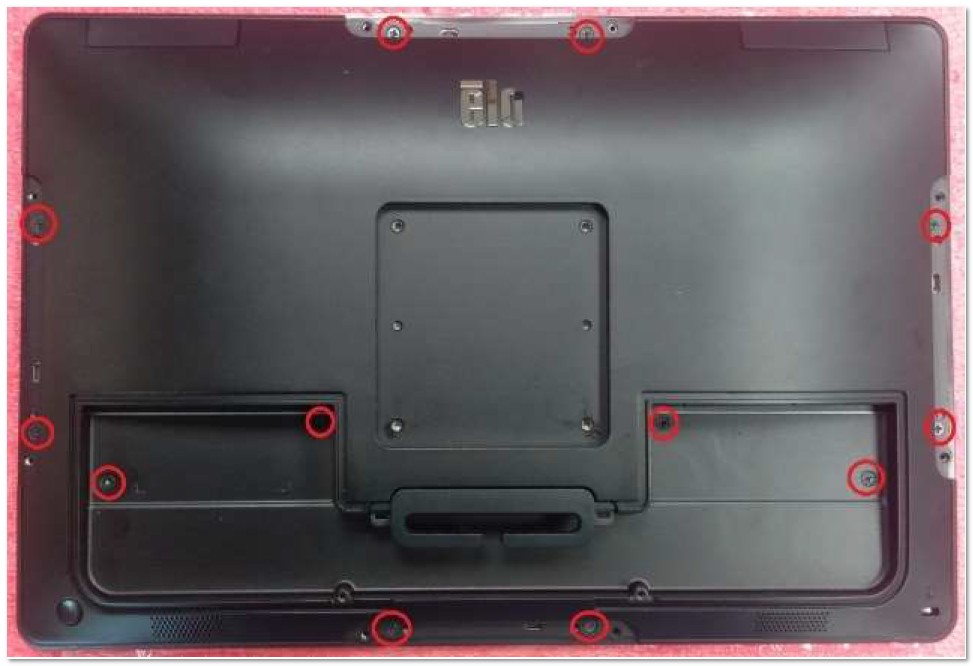

• Użyj śrubokrętu krzyżakowego, aby usunąć wszystkie dwanaście (12) śrub z tylnej osłony.

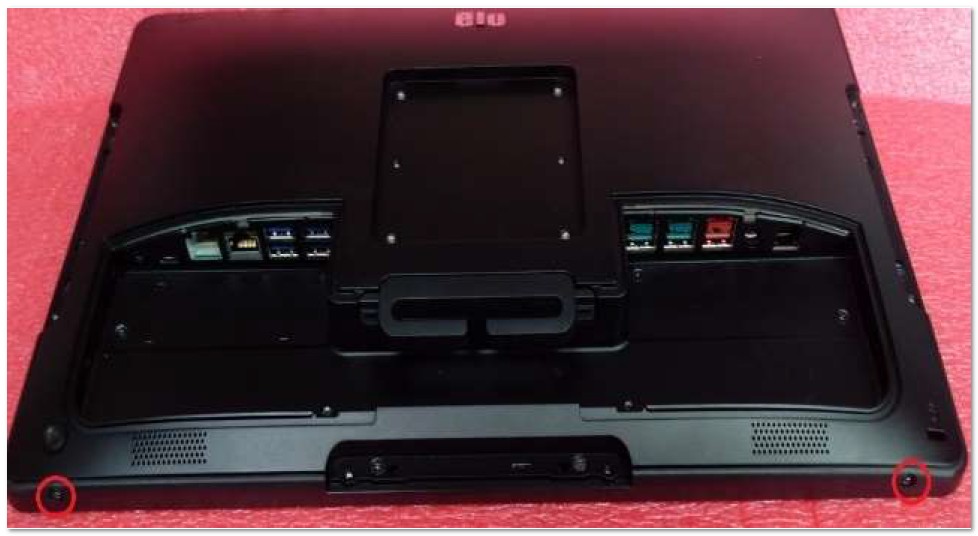

• Zlokalizuj i usuń dwie (2) dodatkowe śruby na dole jednostki.

4. Odczep tylną osłonę

• Ostrożnie unieś tylną osłonę, zaczynając od dolnej krawędzi, i stopniowo przesuwaj w górę.
• Gdy osłona osiągnie kąt około 45 stopni, delikatnie zwolnij zaczep zabezpieczający przednią krawędź.
• Kontynuuj unoszenie osłony, aż stanie się pionowa.
• Odłącz kabel łączący tylną osłonę z płytą główną, ostrożnie go wypinając.

• W pełni usuń tylną osłonę i odłóż ją na bok.

Po zakończeniu procedury

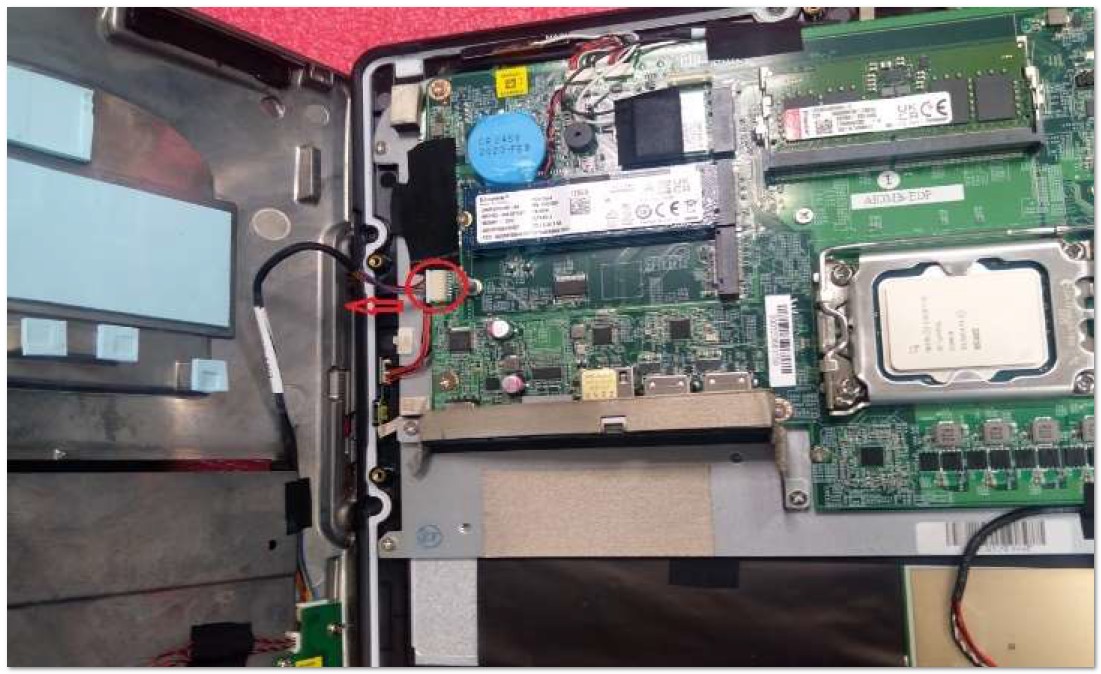

• SSD i RAM są teraz dostępne do wymiany lub aktualizacji.

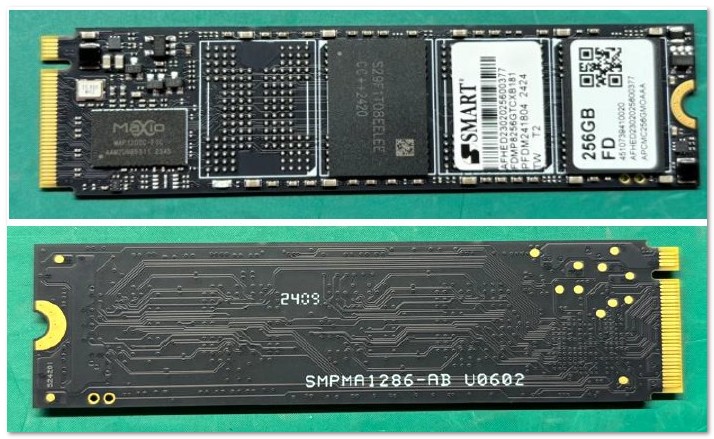

  • SSD w I-Series 3.0 z systemem Intel używa M.2 PCIe (NVMe) formatu

•

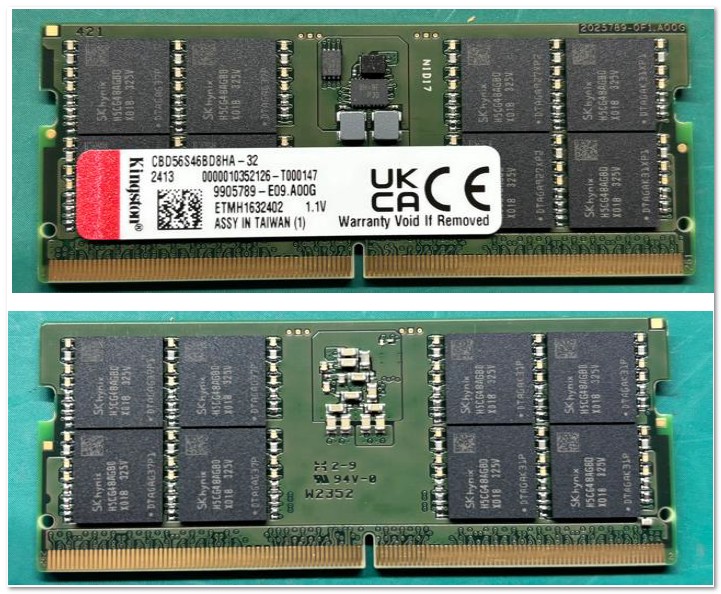

  • RAM w I-Series 3.0 z systemem Intel używa 5600MHz DDR5 SO-DIMM formatu.

• Podczas składania upewnij się, że wszystkie kable są poprawnie podłączone, a śruby są mocno dokręcone.
• Sprawdź, czy uszczelka klasy IP jest nienaruszona, aby zachować ochronę przed pyłem i wilgocią.

Uwagi i ostrzeżenia

• Ostrzeżenie dotyczące klasy IP: Niewłaściwe złożenie może naruszyć klasę IP. Upewnij się, że tylna osłona jest prawidłowo wyrównana i mocno zamocowana.
• Ryzyko uszkodzenia: Unikaj nadmiernej siły podczas usuwania osłon i odłączania kabli, aby zapobiec uszkodzeniu złączy lub płyty głównej.
