Ten artykuł opisuje, jak złożyć pasek ręczny HS11 (nr części: E498250) do komputera mobilnego Elo M60 POS.

Wymagania wstępne

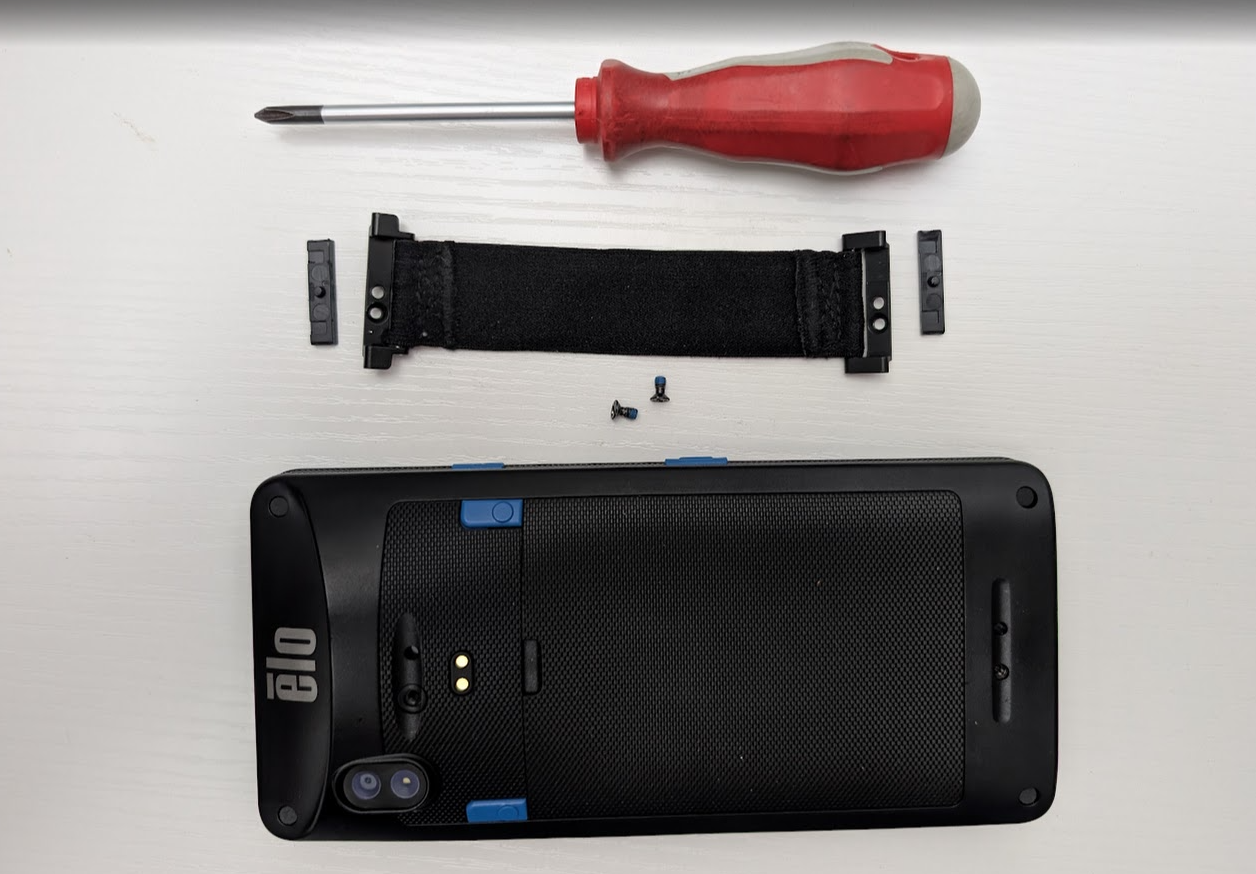

Przed złożeniem paska ręcznego upewnij się, że masz następujące elementy:

• Pasek ręczny HS11 (nr części: E498250): Strona produktu
• Kompter mobilny POS Elo Pay M60: Strona produktu
• Skrętarka Philips

Podręcznik szybkiego uruchomienia jest również dołączony do opakowania i można go zobaczyć tutaj.

Składanie paska ręcznego

Postępuj zgodnie z poniższymi krokami, aby zainstalować pasek ręczny HS11 na Elo Pay M60:

1. Umieść M60 na odwrocie na miękkiej, ochronnej powierzchni.

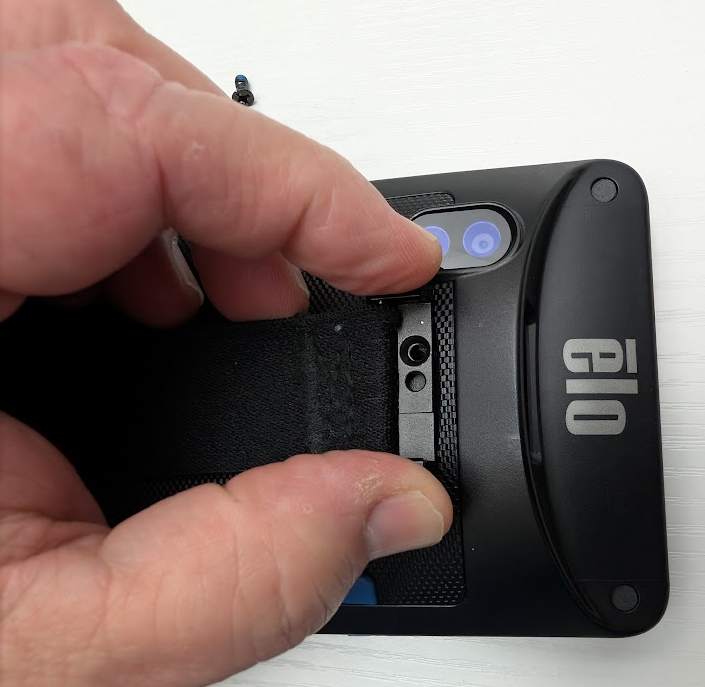

2. Wyrównaj i wsuń górny bolcik paska do odpowiadającego otworu z tyłu M60.

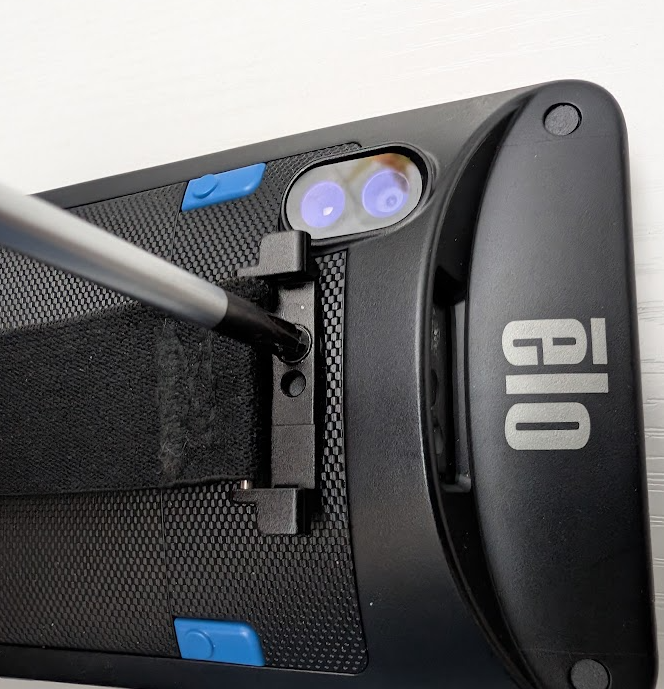

3. Zabezpiecz bolcik, dokręcając śrubę w kierunku zegara. Nie dokręcaj zbyt mocno.

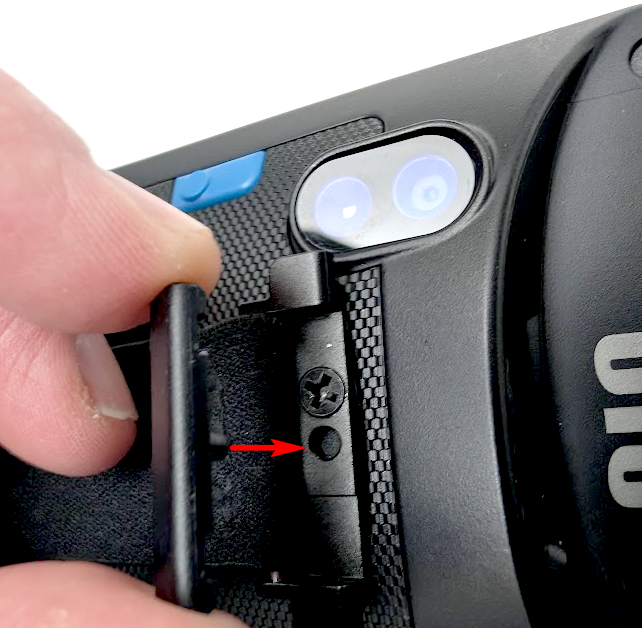

4. Wyrównaj bolcik osłony paska z otworem w pasku ręcznym.

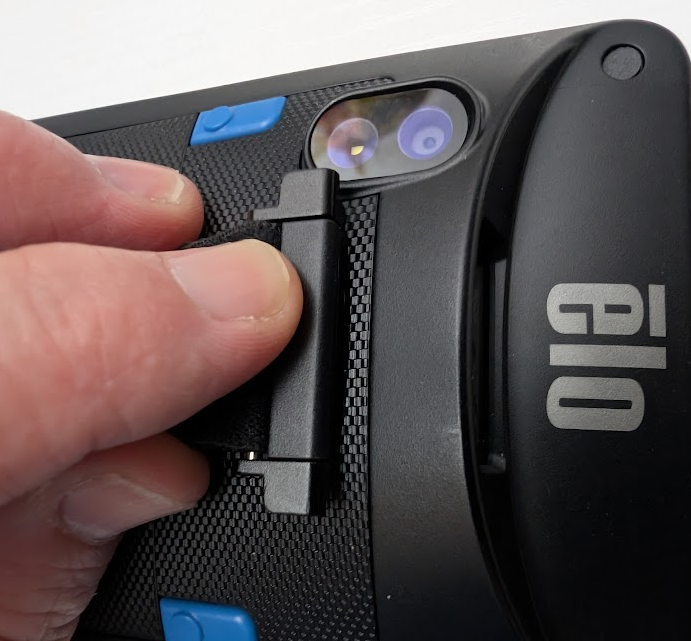

5. Naciśnij osłonę paska, aż wciśnie się na swoim miejscu.

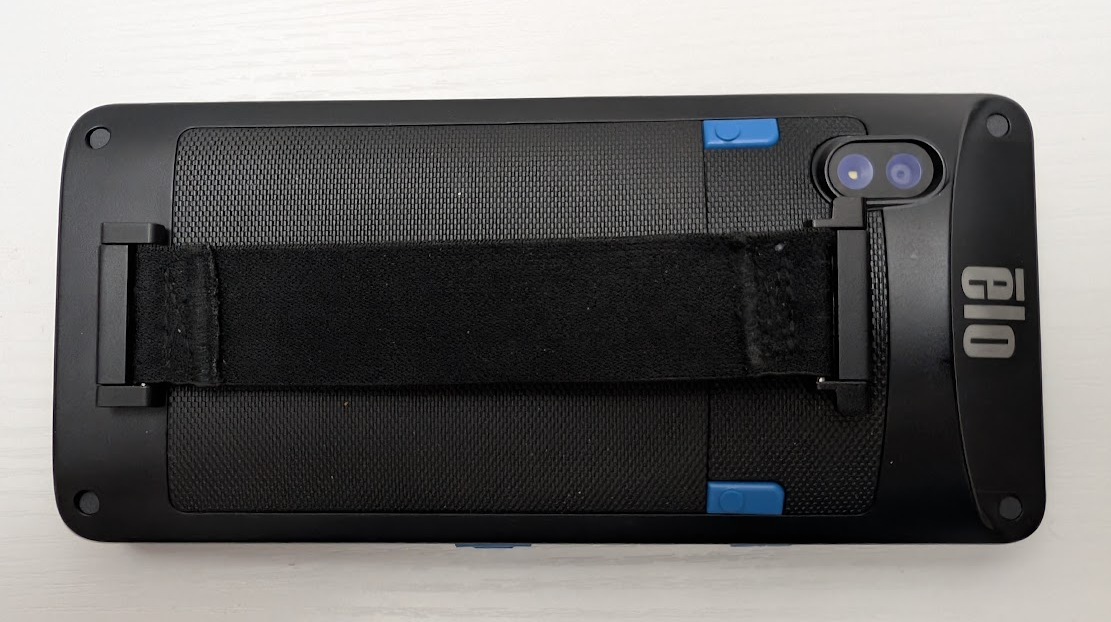

6. Powtórz kroki 2–5, aby przymocować dolną część paska.
