Este artigo detalha os requisitos de pinos para conexão serial

Requisitos de Pinos para Conexão Serial

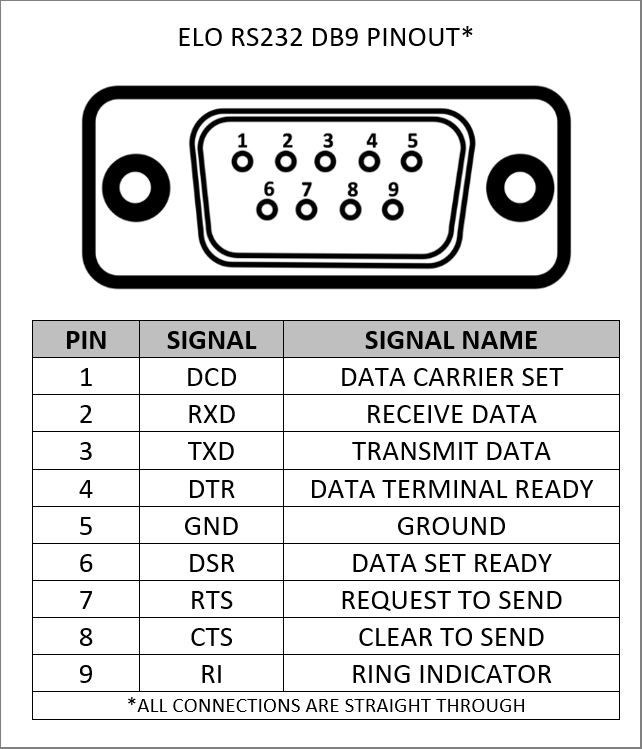

Para conexões touch, um cabo serial DB9 de 9 pinos macho para fêmea com ligação direta é o padrão (como no pino 1 de uma extremidade conectado ao pino 1 da outra extremidade, pino 2 ao pino 2, etc.).

Cabos seriais null modem (que cruzam os pinos 2 e 3) não funcionarão.

A conexão mínima para serial ao usar o driver multi-touch do Windows é os pinos 2 e 5, conectados diretamente.

A conexão mínima para serial ao usar o driver single-touch da série 5 do Windows é os pinos 2, 3, 5, 6 e 8, todos conectados diretamente. O requisito pode ser reduzido apenas para os pinos 2 e 5, instalando o driver usando a instalação silenciosa e incluindo a opção /NoHandshake. Consulte o Manual do Usuário na seção Comum dos arquivos descompactados para mais detalhes.

Quando o driver single-touch é carregado, ele envia um comando (no pino 2) para o controlador solicitando identificação. O controlador envia uma resposta no pino 3. O pino 5 é o terra, necessário para completar qualquer circuito/caminho de sinal. Quando o controlador está alimentado, ele afirma o pino 6 (DSR). Quando o controlador termina seu auto-teste, ele afirma o pino 6 (CTS). Por padrão, o driver single-touch não será carregado a menos que esses pinos sejam afirmados como altos (+ 5 vdc).
