Este artigo fornece os passos para configurar o Magtek MSR

Informações e utilitários de programação para os MSR da MagTek e utilitário de Leitor de Deslizar e Inserir USB da MagTek. Este utilitário permite que um usuário envie comandos que mudam a configuração do dispositivo para MSR’s USB HID e emulação de teclado (Criptografado e Não-Criptografado). As informações abaixo também estão em um arquivo .pdf anexado a este artigo de conhecimento.

Ferramentas Necessárias

• MagTek MSR
• Computador com Windows 7 ou superior
• Leitor USB de Deslizar & Inserir MagTek – PN99510026
  • Este utilitário funcionará para MSR’s Criptografados e Não-Criptografados:
  • O utilitário MagTek acima também pode ser encontrado nos pacotes de drivers de periféricos AIO e na pasta de periféricos de um AIO.

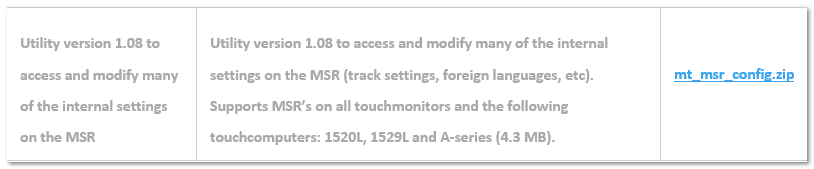

• Há também uma versão do utilitário de configuração MSR 1.08 listada na página de downloads da Elo, no entanto, ela só suportará os MSR’s Não-Criptografados:

Informações do MSR
MSR’s Não-Criptografados (MSR’s Monitor)

• PN’s da Elo: E500356, E177037, + mais.
• PN’s da MagTek: MSR-INTELLIHEAD-21030006
• VID/PID HID: 0801/0002
• VID/PID KB: 0801/0001

MSR’s Criptografados (Série X, Série E, Série I, PayPoint, Elo POS)

• PN’s da Elo: E001002, E122229
• PN’s: MSR MODULE, INTELLIHEAD-21030085, ENCRYPT
• VID/PID HID (com Configurações de Fábrica SureSwipe): 0801/0011
• VID/PID HID (SureSwipe Desabilitado): 0801/0002
• VID/PID KB: 0801/0001

Procedimento

1. Faça o Download e Instale o aplicativo Leitor USB de Deslizar & Inserir, PN99510026. Isso criará um ícone na sua área de trabalho chamado 'MagTek USB MSR.'

2. Clique duas vezes no 'ícone MagTek USB MSR' para iniciar o aplicativo.

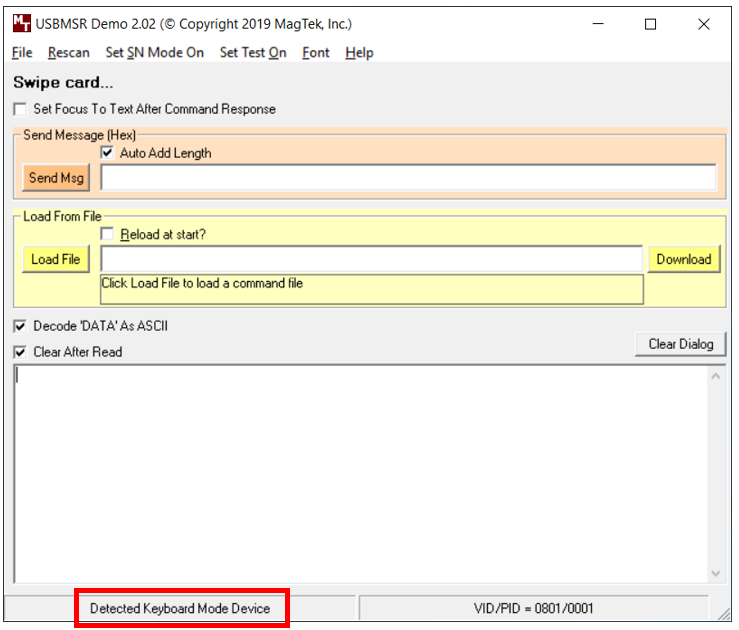

3. O aplicativo será aberto e identificará um MSR conectado, seja no modo Teclado ou HID. Captura de tela abaixo mostrando Dispositivo no Modo Teclado detectado:

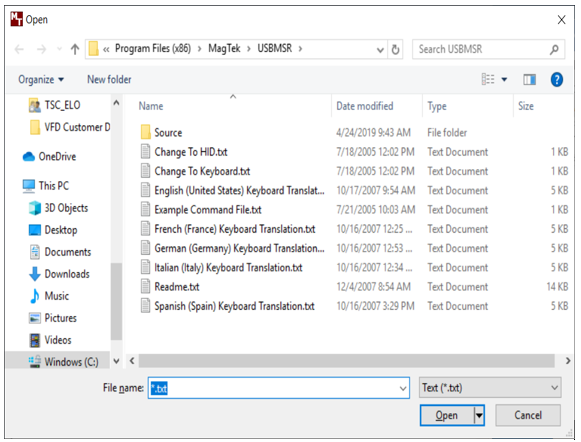

4. Você pode enviar comandos digitando o comando manualmente na área “Enviar Msg”. Você também pode baixar um arquivo de texto fornecido pela MagTek ou criado pelo usuário selecionando “Carregar Arquivo”.

5. Arquivos de texto fornecidos pela MagTek estão listados abaixo:



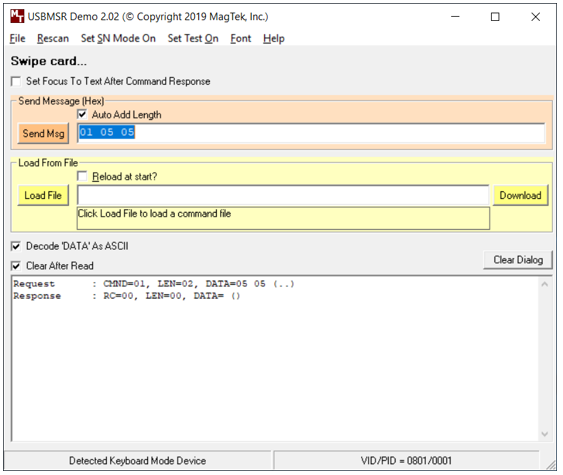

6. Para enviar manualmente um comando, você precisará dizer o comando na linha “Enviar Msg”, selecionar Adicionar Comprimento Automaticamente, e clicar em enviar. Neste exemplo, um comando está sendo enviado para ler apenas a Faixa 1 e a Faixa 2:



7. Após enviar quaisquer comandos, você deve enviar 02 para reiniciar a energia do MSR e salvar as alterações. O dispositivo será redetectado pelo utilitário após o envio do 02.

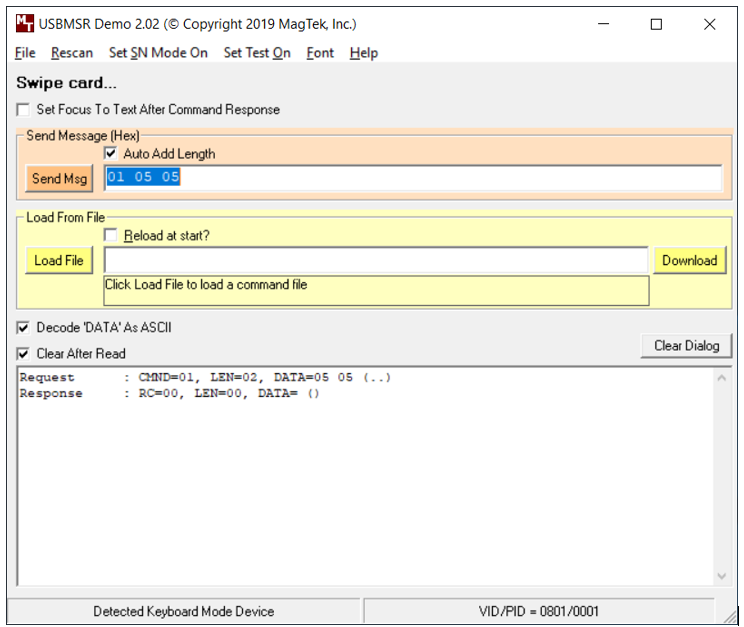

8. Para verificar se suas alterações foram feitas, você pode enviar um comando de consulta. Para ver quais dados de faixa estão configurados em um MSR Criptografado, envie 00 05. No exemplo abaixo, a Resposta indica DADOS=05, que é apenas a faixa 1 e 2:



9. Abaixo estão comandos comuns para cada versão do MSR. Todos os comandos devem estar em HEX. Se você precisar de programação adicional, precisará consultar os Documentos de Referência Técnica da MagTek.

Links para downloads de manuais e tabela ASCII abaixo:

• HID: HID99875320-6.01.pdf
• Emulação de Teclado: KB99875321-10.01.pdf
• Criptografado: 99875475-10.01.pdf
• Tabela ASCII: ASCII Table.txt

Comandos Comuns

MSR Criptografado

Comando para Obter Número de Série:  00 03

Obter Nível de Segurança:  15

Alterar para KB/HID

• KB:  01 10 01
• HID: 01 10 00

Comandos SET de Habilitação da Faixa do MSR (mesmo ID de propriedade para KB e HID):

• Todas as faixas (padrão) 01 05 95
• Apenas a Faixa 1: 01 05 01
• Apenas a Faixa 2: 01 05 04
• Faixa 1 & 2: 01 05 05

Remover todos os Sentinelas: 01 14 03

Para remover Sentinelas Individuais de Início/Parada:

• Para remover o Sentinela de Início da Faixa 1: envie 01 24 00, espere 15 segundos e envie 02 para reinicializar o MSR.
• Para remover o Sentinela de Início da Faixa 2: envie 01 25 00, espere 15 segundos e envie 02.
• Para remover o Sentinela Final de todas as faixas: envie 01 2B 00, espere 15 segundos e envie 02.

CR após cada faixa (o padrão é CR após todos os Dados): 01 21 8D

Remover CR: 01 22 00

Velocidade de Polling (o padrão é 1 milissegundo): 10 Milissegundos 01 02 0A

Resetar o MSR para as configurações de fábrica: Dynamag Default Levels 2.txt

MSR Não-Criptografado (KB/HID)

Comando para Obter Número de Série: 00 01

Alterar para KB/HID

• KB:  01 10 01
• HID: 01 10 00

Comandos SET de Habilitação da Faixa do MSR

Comandos SET de Habilitação da Faixa do MSR HID:

• Dados Apenas da Faixa 1: 01 04 01
• Dados Apenas da Faixa 2: 01 04 04
• Faixa 1 & 2 apenas: 01 04 05
• Faixa 1, 2, & 3: 01 04 95

Comandos SET de Habilitação da Faixa do MSR KB:

• Dados Apenas da Faixa 1: 01 03 01
• Dados Apenas da Faixa 2: 01 03 04
• Faixa 1 & 2 apenas: 01 03 05
• Faixa 1, 2, & 3: 01 03 95

Remover todos os Sentinelas: 01 04 00

Para remover Sentinelas Individuais de Início/Parada (apenas Modo KB):

• Remover Sentinela de Início da Faixa 1 (Padrão “%”): 01 14 00
• Remover Sentinela de Início da Faixa 2 (Padrão “;”): 01 15 00

Remover Sentinela Final (Padrão “?”): 01 16 00

CR após cada faixa (o padrão é CR após todos os Dados): 01 05 8D

Remover CR: 01 05 00

Resetar o MSR para as configurações de fábrica: FC 55 AA

Para salvar as alterações no MSR: Após enviar qualquer um dos comandos de programação acima, você precisa esperar 10 segundos e enviar 02 para reiniciar o MSR.
