Este artigo fornece etapas para montar o MSR no Monitor de Mesa Elo 1523L.
Por favor, consulte as etapas abaixo para instalar o MSR em um monitor Elo 1523L ou 1723L. Além disso, o Guia de Instalação Rápida (QIG), incluído na caixa com a Peça #E628912: ELO-MSR-1523L 1723L-BL-R, está disponível para referência adicional.

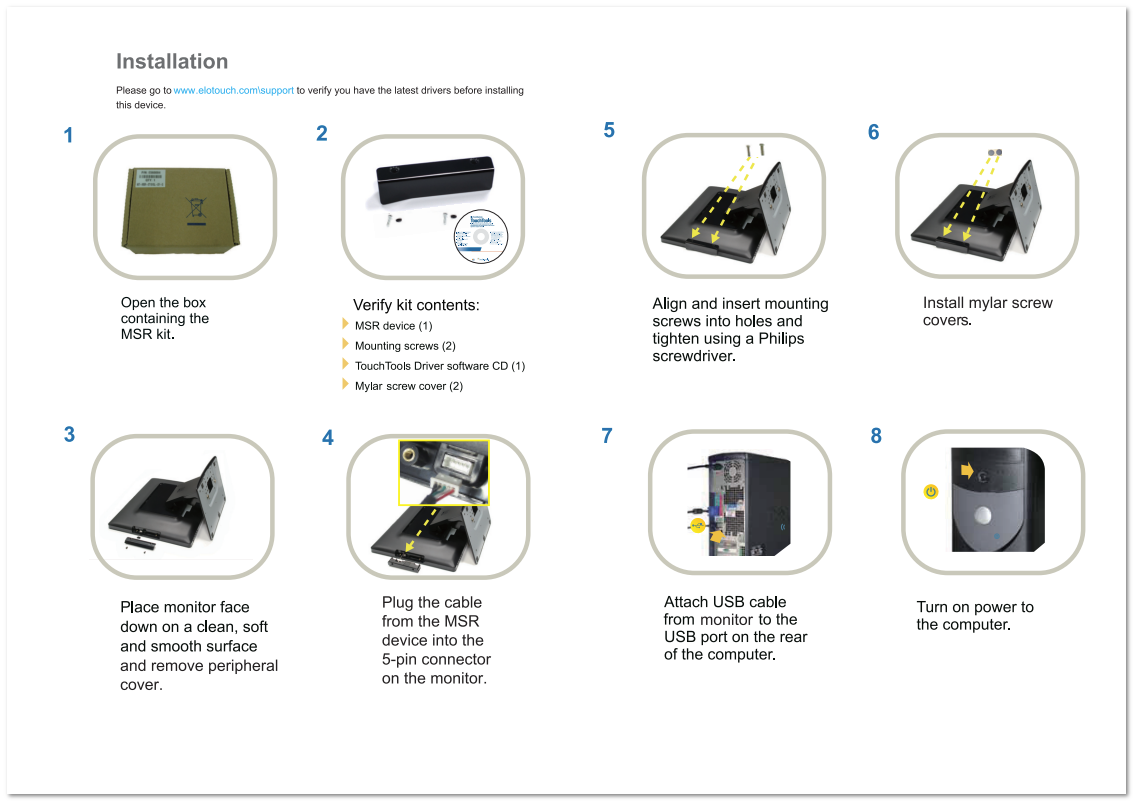

Etapas
-
Coloque o monitor voltado para baixo em uma superfície limpa, macia e lisa para proteger a tela.
-
Remova a tampa do periférico do monitor.
-
Conecte o conector de 5 pinos do MSR (Leitor de Tarja Magnética) ao conector correspondente de 5 pinos no monitor.
-
Alinhe os dois parafusos de montagem Philips com os furos designados e fixe-os usando uma chave de fenda.
-
Coloque as tampas de parafuso de mylar sobre os parafusos para completar a montagem.
-
Finalmente, conecte o cabo USB do monitor a uma porta USB disponível no computador.
Neste ponto, o MSR deve estar totalmente operacional.

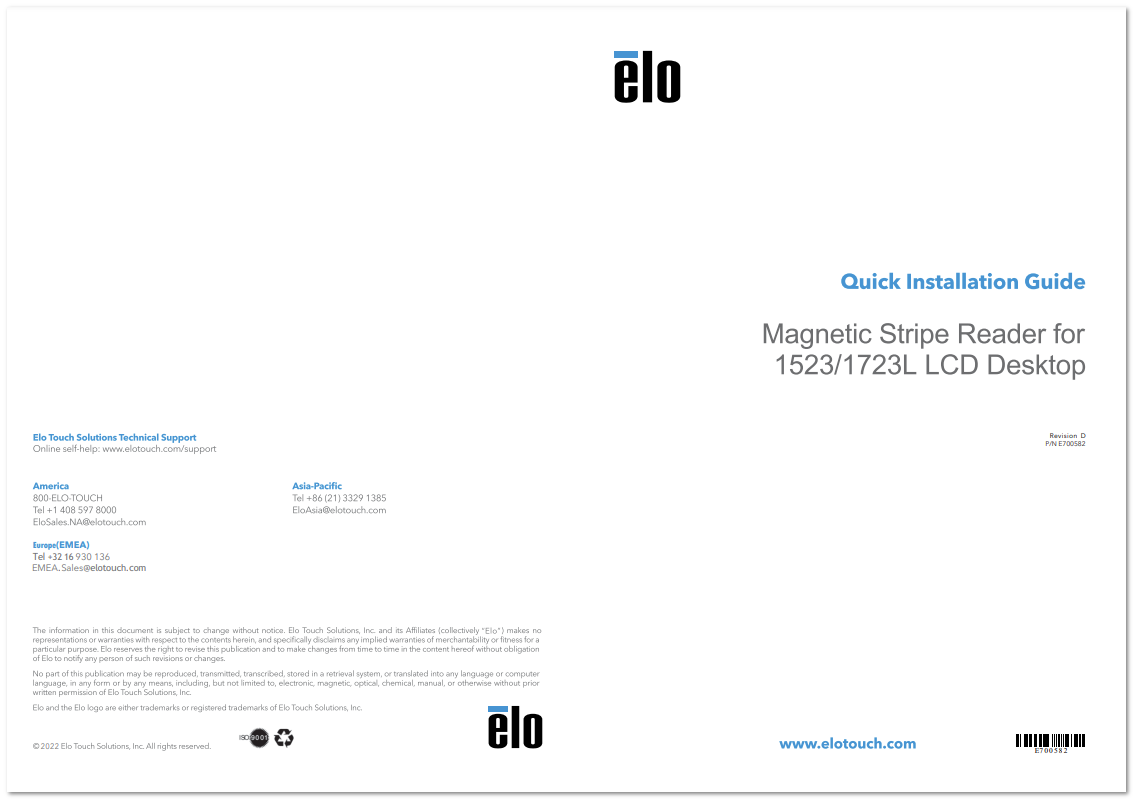

Guia de Instalação Rápida
