Este artigo fornece o .pdf para o procedimento de substituição da RAM da série E Legacy

O seguinte hardware é necessário:

• Superfície protetora plana
• Touchcomputer AIO Elo E-Series
• Chave de fenda Phillips pequena
• Módulo de RAM de substituição (Substituível até 4GB no máximo, SODIMM DDR3L-1333)

Passos

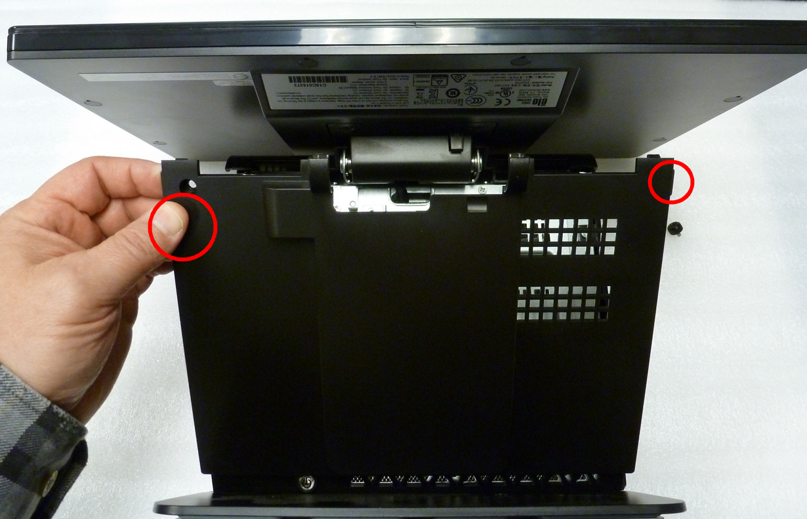

1. Com a E-Series deitada com o lado de trás voltado para baixo em uma superfície protetora plana, puxe para cima nas duas abas laterais para remover a tampa plástica frontal. (Se a tampa estiver presa com um parafuso, use a chave de fenda Phillips para removê-lo).

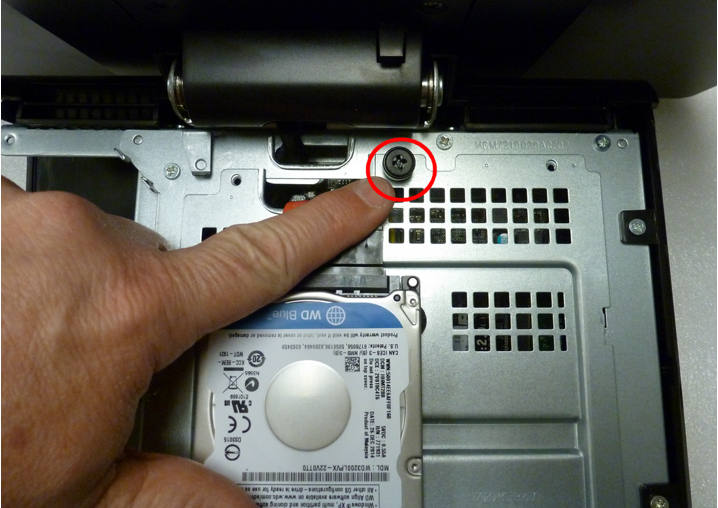

2. Usando os dedos ou a chave de fenda Phillips, remova o grande parafuso preto que segura a placa de metal frontal.

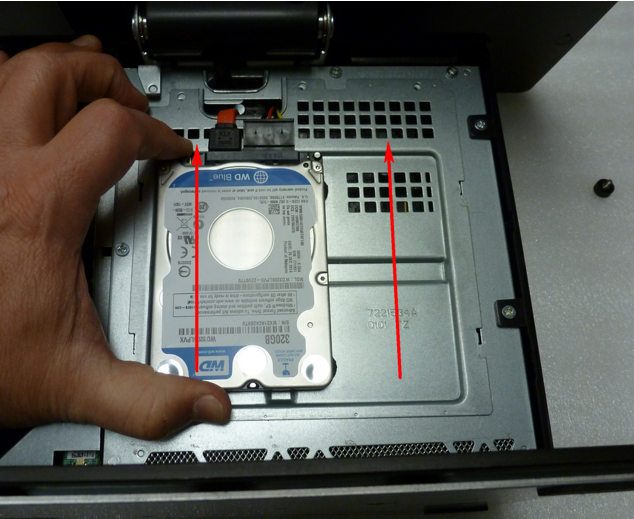

3. Segure o HardDrive e empurre para cima para liberar a placa de metal frontal da unidade.

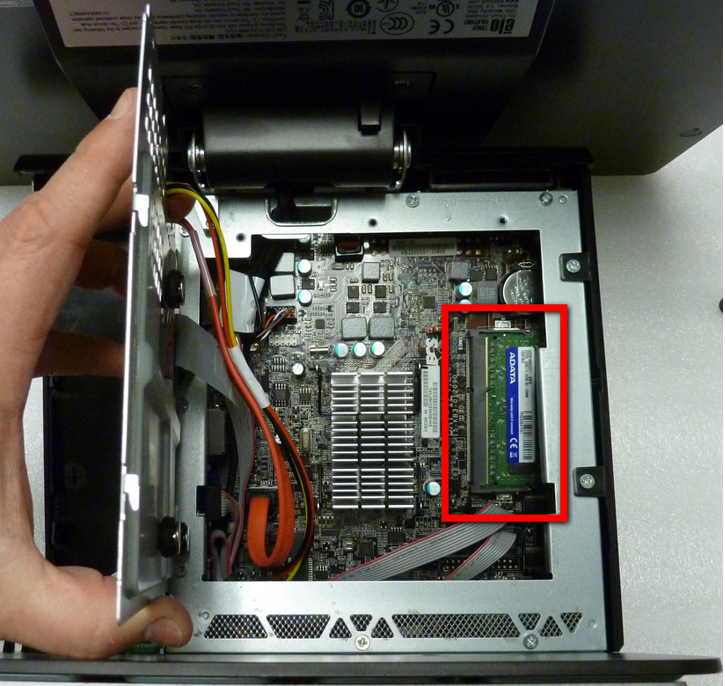

4. Levante a placa de metal frontal para ter acesso ao módulo de RAM.

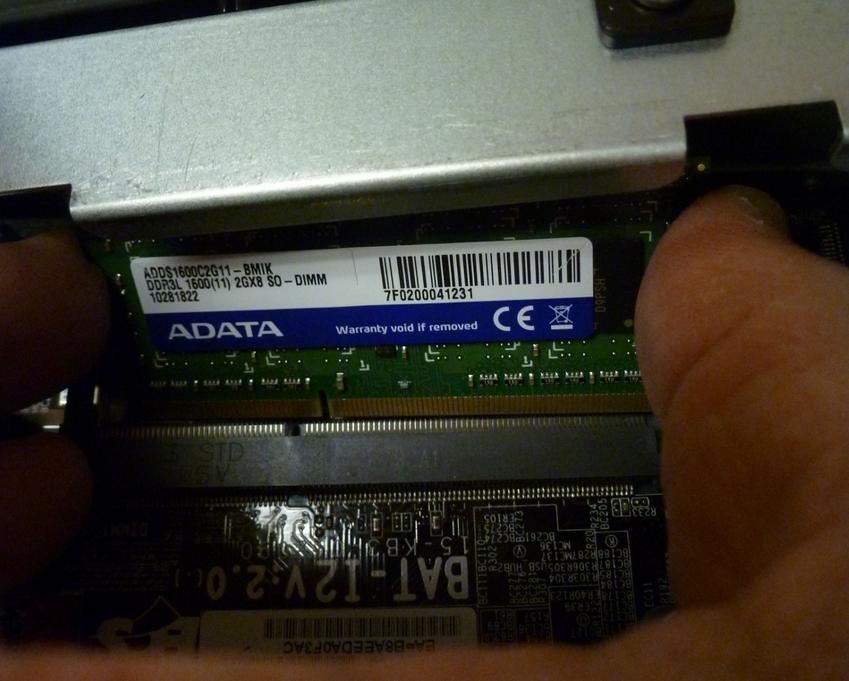

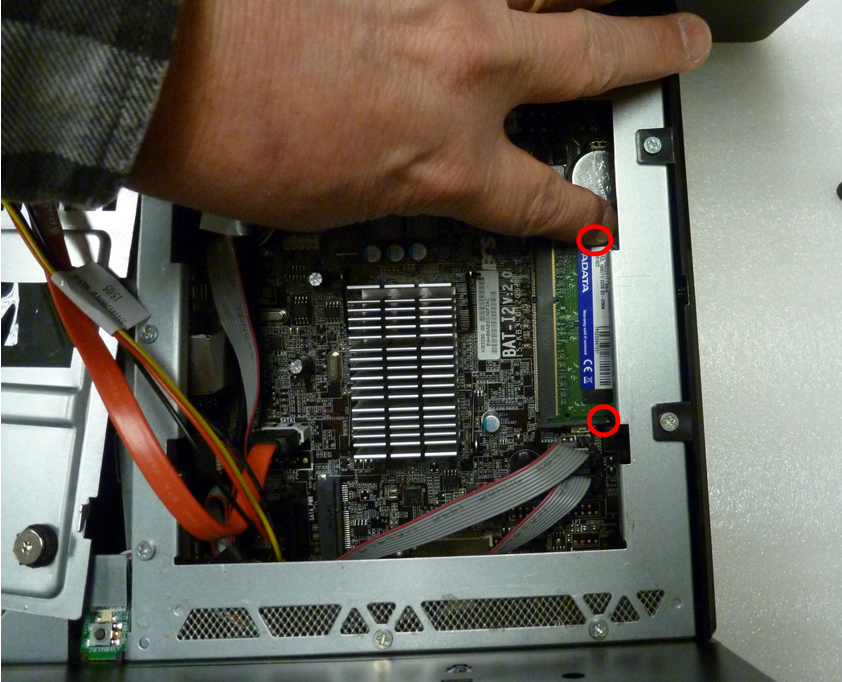

5. Usando os dedos empurre as presilhas de retenção da RAM para fora para soltar o módulo de RAM. A RAM saltará para cima quando totalmente liberada.

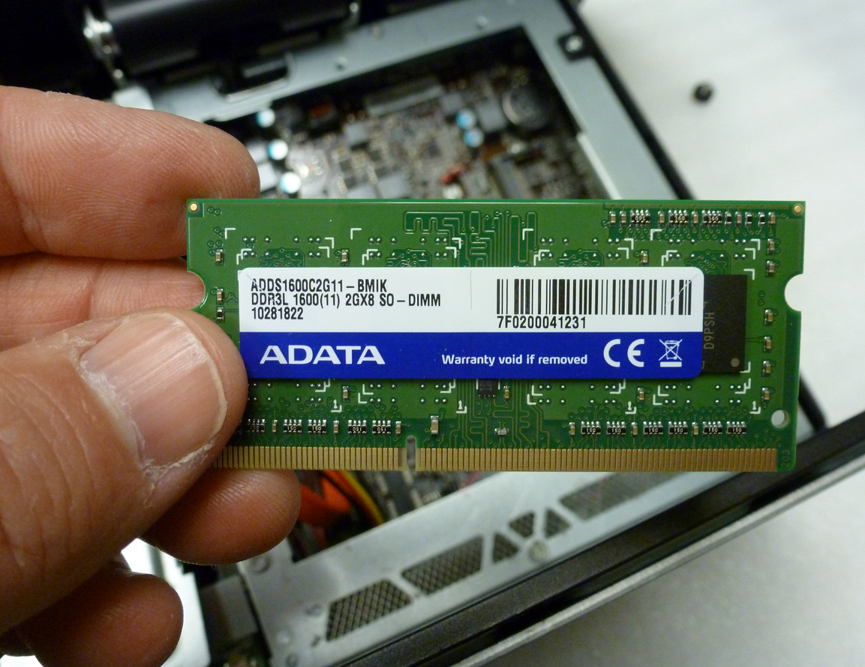

6. Levante o módulo de RAM para fora da unidade.

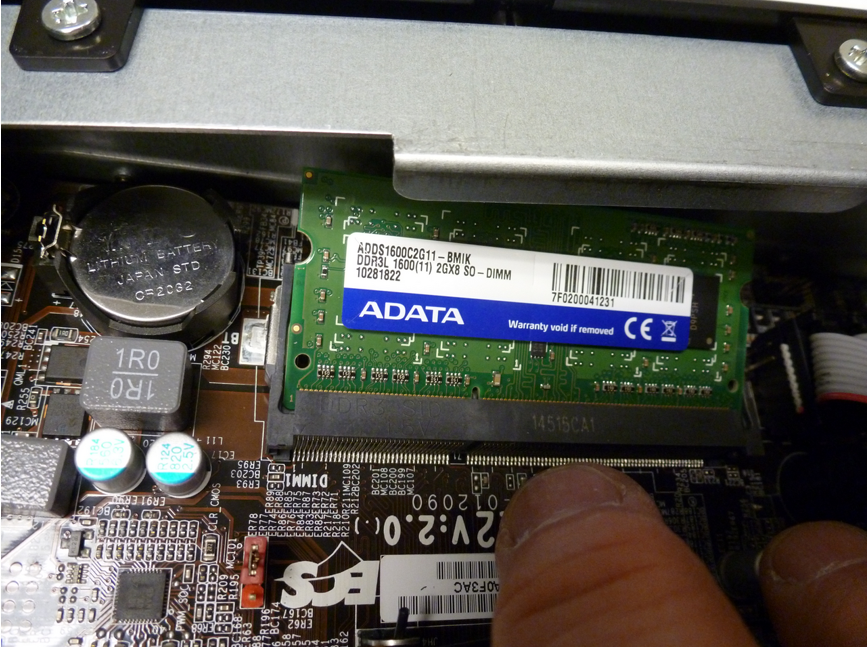

7. Substitua ou adicione o módulo de memória RAM com RAM compatível.

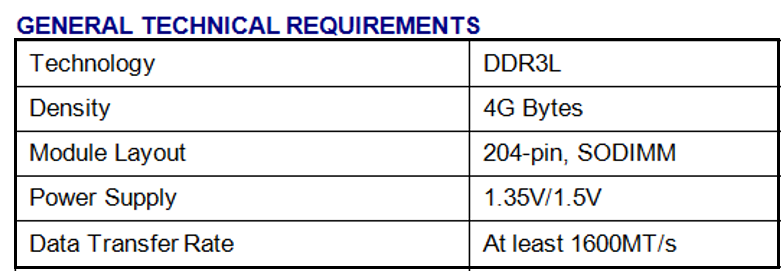

• NOTA: A RAM deve ser DDR3L (baixo consumo de energia). A DDR3 padrão não funcionará nesta unidade, deve ser de baixo consumo. Memória máxima usando 1 slot disponível; substituição para um único módulo de memória pré-instalado. Substituível até 4GB no máximo, SODIMM DDR3L-1333.
