Este artigo descreve como acessar a memória (RAM) do sistema POS Elo E-Series 2

Os sistemas E-Series 2 são atualizáveis para um máximo de 8GB (4GB no primeiro slot e 4GB no segundo slot).

Especificações da Memória

• Configuração Padrão para Memória (RAM) nos Sistemas EloPOS:
  • 4GB 2666MHz DDR4 SO-DIMM em 1 dos 2 slots

Números de Peça da Memória

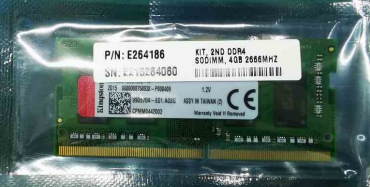

• Memória SO-DIMM DDR4 de 4GB 2666 MHz - Elo P/N: E264186
  • (Expansível até 8GB no máximo em 2 slots)

Módulos de Memória Testados:

• Smart Modular Technologies: ST5126SO451693-SC

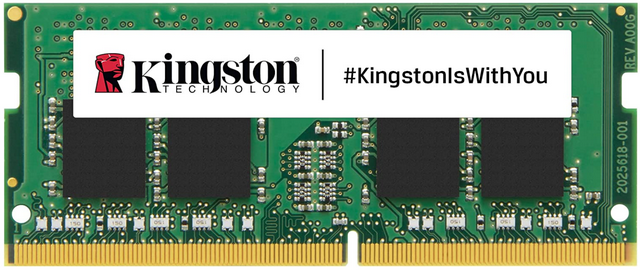

• Kingston: CBD26D4S9S1KC-4

Passos
Para acessar a memória (RAM) siga os passos abaixo:

1. Desconecte a energia da unidade e coloque com a face para baixo em uma superfície protetora.

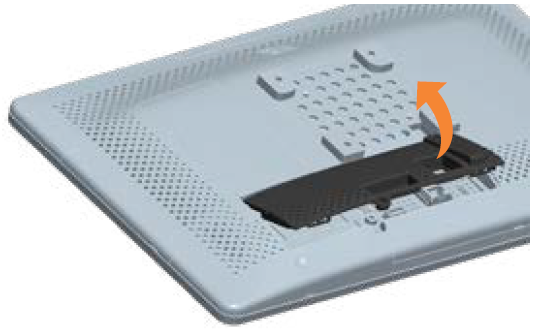

2. Remova e conserve o parafuso Philips e o painel de acesso inferior.

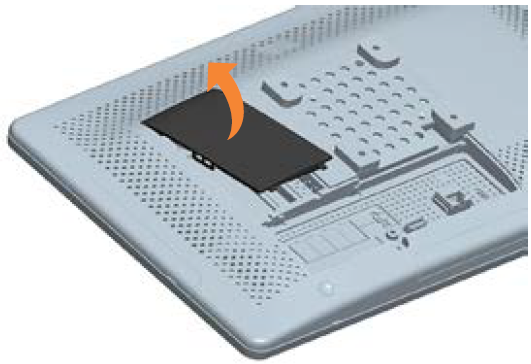

3. Remova e guarde a cobertura DDR.

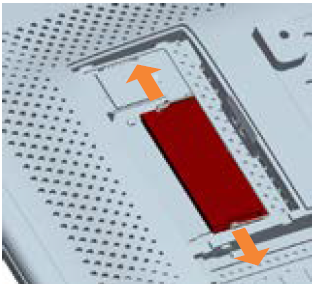

4. Para remover os módulos de memória existentes, puxe as abas de cada lado para fora e o módulo saltará.

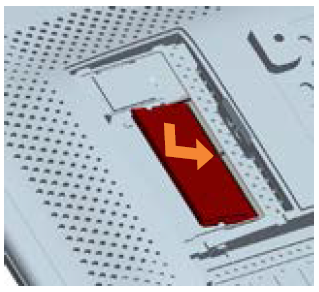

5. Insira o primeiro módulo de memória no slot traseiro em um ângulo e então pressione para baixo para trancá-lo no lugar. Substitua a cobertura DDR e a cobertura do cabo.

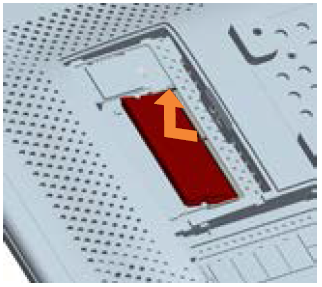

6. Insira o segundo módulo de memória no slot traseiro em um ângulo e então pressione para baixo para trancá-lo no lugar. Substitua a cobertura DDR e a cobertura do cabo.
