Este artigo explica como atualizar o firmware nos monitores touch Elo IDS.

I. Materiais necessários:

* Computador host com Windows XP ou Windows 7
* Cabo de vídeo (VGA, HDMI ou DisplayPort)
* Cabo USB (tipo A para tipo B)
* CDM v2.12.06 WHQL Certified.zip
* CP210x_Windows_Drivers
* ISP_Tool V4.5.183.exe

2. Passos para atualizar o firmware nos IDS da Série 01/02:
Conecte o cabo de vídeo e o cabo USB do PC host ao monitor. Ligue o monitor e o PC host.

1. Copie o conteúdo da pasta CDM v2.12.06 WHQL Certified.zip para a área de trabalho.
2. Instale o aplicativo dpinst-amd64.exe. (Use dpinst-x86.exe para máquinas de 32 bits)
3. Instale os drivers CP210x_Windows_Drivers conforme a máquina Windows no sistema.

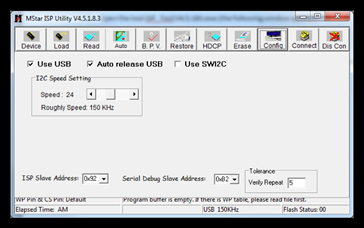

4. Abra a ferramenta ISP_Tool V4.5.183.exe (a seguinte janela aparecerá) a. Clique na aba CONFIG



b. Selecione as caixas de seleção “Usar USB e Liberar USB automaticamente”. Defina a velocidade I2C para 24 (velocidades superiores a 24 não são recomendadas).

5. Clique na aba Conectar.
Um pop-up informando o Tipo de Dispositivo abrirá (como na janela abaixo). Pressione OK.

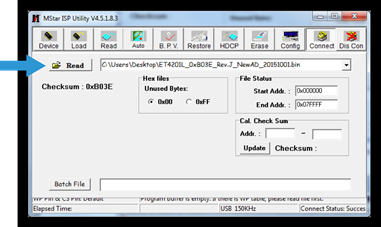

6. Clique na aba Ler
a. Selecione o botão Ler e escolha o arquivo de firmware que será utilizado.

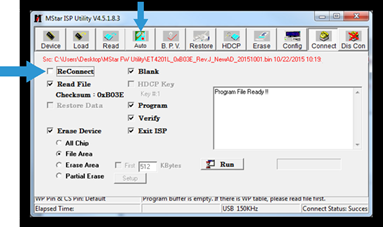

7. Selecione a aba Automático e desmarque a caixa ReConectar.



8. Selecione Executar. Isso iniciará o processo de atualização do firmware. Por favor, note que esse processo levará alguns minutos. Certifique-se de não desconectar nenhum cabo ou tocar na tela enquanto o firmware está sendo atualizado.

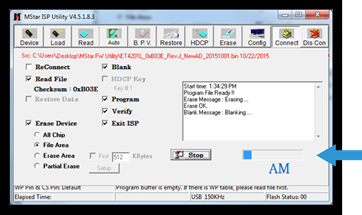

9. Você verá a Barra de Status mostrando o progresso

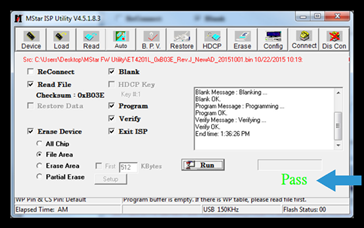

10. Quando o processo estiver completo, o monitor será reiniciado. Após a reinicialização do monitor, você verá PASS em verde abaixo da barra de status. O firmware agora será atualizado para a versão mais recente.
