Este artigo explica como entrar no Menu OSD de Fábrica nos monitores Elo IDS da série 04/54.

Siga uma das opções abaixo para entrar no Menu OSD de Fábrica nos monitores da série IDS 04/54 da Elo, que inclui os seguintes modelos: 3204L, 4304L, 5054L, 5554L, 6554L

Opção 1: Usando um Controle OSD com Fio
Com o monitor desligado, pressione o botão Selecionar e pressione o botão Power. Isso abre o menu OSD de Fábrica.

Opção 2: Usando os Controles do Monitor sem um Controle OSD
Com o monitor desligado, pressione o botão Menu e pressione o botão Power. Isso abre o menu OSD de Fábrica.

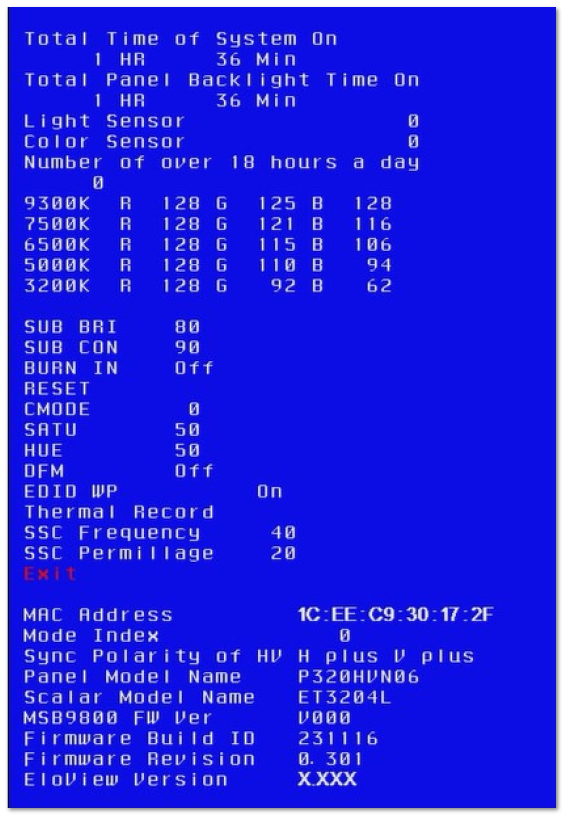

MENU:

Tempo Total do Sistema Ligado [HR] [Min]
Tempo Total do Painel Iluminado [HR] [Min]
Sensor de Luz [Valor real do Sensor de Luz]
Sensor de Cor [Valor real do Sensor de Cor]
Número de horas acima de 18 horas por dia [valor inteiro]

9300K R[0-255], G[0-255], B[0-255]
7500K R[0-255], G[0-255], B[0-255]
6500K R[0-255], G[0-255], B[0-255]
5500K R[0-255], G[0-255], B[0-255]
3200K R[0-255], G[0-255], B[0-255]

SUB BRI [0-100]
SUB CON [0-100], Padrão: 90
BURN IN [ON/OFF], Padrão: OFF
RESET Redefinição de Fábrica
CMODE [0-10]
SATU [0-255]
HUE [0-255]
ELO LOGO [ON/OFF], Padrão: ON

DFM [ON/OFF], Padrão: OFF
EDID WP [ON/OFF], Padrão: ON
Registro Térmico
Frequência SSC
Permilagem SSC
SAIR

Índice de Modo
Polaridade de Sincronização de HV
Nome do Modelo do Painel
Nome do Modelo do Escalador
Revisão do FW do Escalador
Revisão do FW do IoT

Modo de Depuração
Usando os botões do monitor: Quando o monitor está desligado, mantenha pressionado o Botão de Vídeo e pressione o Botão Power ao mesmo tempo, exibindo o menu do Modo de Depuração.
Usando o controle OSD: Quando o monitor está desligado, mantenha pressionado o Botão Menu e pressione o Botão Power ao mesmo tempo, exibindo o menu do Modo de Depuração.

Durante o modo de depuração:

1. A mensagem OOR (Fora de Intervalo) é removida. O OSD mostra parâmetros de diagnóstico enquanto o monitor exibe vídeo. Todas as teclas estão desativadas, exceto a tecla Power. Os parâmetros incluem status OOR, índice de modo, tempo, totais horizontais e verticais, frequência horizontal e vertical, polaridade de sincronização horizontal e vertical, posição horizontal e vertical, e clock de pixel. A fonte de vídeo ativa deve exibir ou relatar nenhum detectado.

2. A tela de abertura da Elo está desativada.
   Para sair do modo de depuração, desligue o monitor.
