Este artigo inclui informações abaixo que descrevem as várias conexões nos monitores Elo.

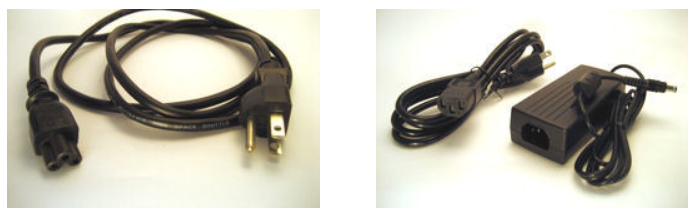

Conexão de Energia
Isso fornece energia para o monitor e a tela sensível ao toque. Existem dois tipos básicos: um cabo CA e uma fonte de alimentação CC. Alguns monitores possuem um ou outro, enquanto outros têm ambos. Se ambos forem fornecidos, escolha apenas um.

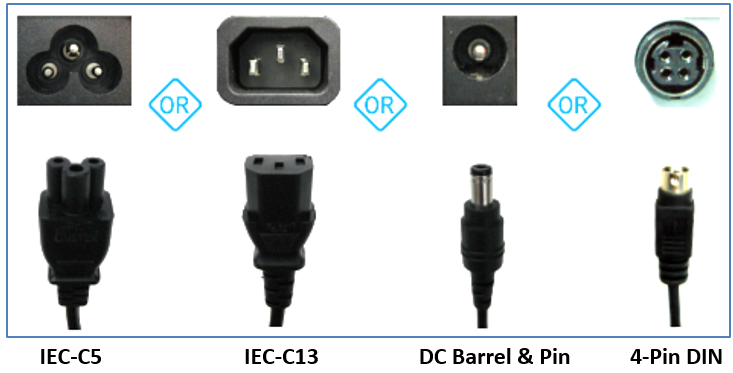

Abaixo estão exibidos diferentes tipos de conexões CA e CC.

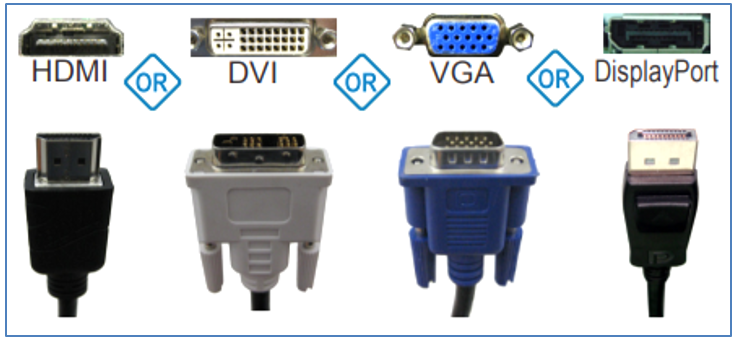

Conexão de Vídeo
Isso fornece a "imagem" na tela. Existem vários tipos de conexões de vídeo: HDMI, DVI, VGA, DisplayPort. Se houver mais de uma conexão de vídeo no monitor, use apenas uma delas.
NOTA: O conector VGA azul possui três filas de pinos; é um conector de vídeo, não um conector serial.

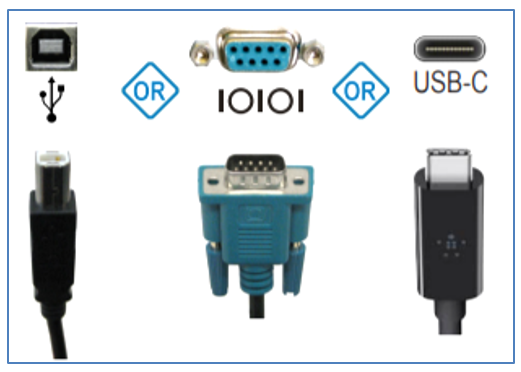

Conexão de Toque
Isso fornece uma conexão para a parte sensível ao toque do monitor. Existem três tipos básicos: USB, USB-C e serial. Se o monitor tiver mais de uma conexão de toque, escolha apenas uma.
NOTA: O conector serial azul-esverdeado parece semelhante ao conector VGA azul, mas possui apenas 2 filas de pinos



Conexão de Alto-falante (Opcional)
Isso fornece uma conexão para que o áudio do computador seja reproduzido através dos alto-falantes do monitor. Alguns monitores sensíveis ao toque não incluem alto-falantes.

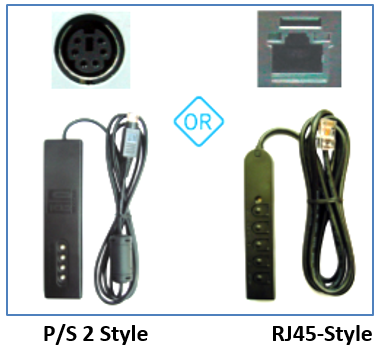

Controle OSD com Fio
Alguns monitores (principalmente monitores de moldura aberta e IDS) possuem controles OSD com fio para controlar a exibição na tela. Existem dois tipos, o estilo mais antigo P/S 2 e o estilo mais novo RJ45.
