Este artigo explica como configurar o mapeamento do teclado para um Leitor de Faixa Magnética Elo (MSR) operando no modo de Emulação de Teclado. O mapeamento do teclado permite que os dados do cartão sejam interpretados corretamente ao usar layouts de teclado não ingleses. Três métodos de configuração estão disponíveis, sendo o utilitário EloMSR a opção recomendada para a maioria dos usuários.
ℹ Visão geral
O mapeamento do teclado altera como o MSR traduz os dados do cartão em caracteres do teclado. Se o seu computador usa um idioma diferente do inglês, pode ser necessário configurar o MSR para corresponder ao layout do seu teclado.
O mapeamento do teclado altera como o MSR traduz os dados do cartão em caracteres do teclado. Se o seu computador usa um idioma diferente do inglês, pode ser necessário configurar o MSR para corresponder ao layout do seu teclado.
Quando Devo Usar o Mapeamento do Teclado?
Configure o mapeamento do teclado se:
- Seu computador usa um layout de teclado não inglês.
- Os dados do cartão contêm caracteres incorretos ou inesperados após a leitura.
- Você está implementando sistemas fora dos Estados Unidos.
- Você precisa combinar o MSR com um layout de teclado regional.
⚠ Importante
O mapeamento do teclado aplica-se somente ao modo Emulação de Teclado. Configurações HID e USB-HID não requerem mapeamento do teclado.
O mapeamento do teclado aplica-se somente ao modo Emulação de Teclado. Configurações HID e USB-HID não requerem mapeamento do teclado.
Métodos de Configuração Disponíveis
| Método | Descrição | Recomendado |
|---|---|---|
| Método 1 | Use o utilitário EloMSR e carregue um script de idioma predefinido. | ✔ Sim |
| Método 2 | Carregue um dos scripts de mapeamento de teclado preparados. | Para usuários avançados |
| Método 3 | Programe manualmente cada caractere ASCII. | Apenas para engenharia |
Downloads
Utilitário de Configuração EloMSR
📦 Baixar Utilitário de Configuração EloMSR
https://downloads.elotouch.com/Downloads/Peripherals/Magtek-MSR/Configuration-Files/std_msr_config.zip
Scripts de Mapeamento de Teclado
📦 Baixar Scripts de Mapeamento de Teclado
https://downloads.elotouch.com/Downloads/Peripherals/Magtek-MSR/Configuration-Files/keyboard.zip
Documentação de Programação ASCII
📦 Baixar Documentação de Programação ASCII
https://downloads.elotouch.com/Downloads/Peripherals/Magtek-MSR/Configuration-Files/ASCII_Table.zip
Configure o Mapeamento do Teclado Usando o EloMSR
- Baixe e extraia o arquivo std_msr_config.zip.
- Execute o EloMSR.exe.
- Conecte o Leitor de Faixa Magnética MagTek USB ao computador.

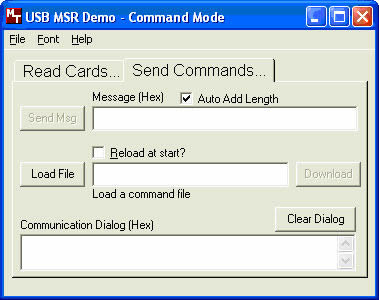

- Selecione a aba Enviar Comandos.
- Clique em Carregar Arquivo.
-

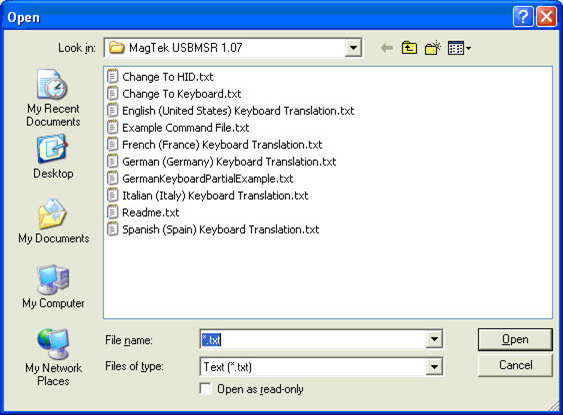

O local padrão do script é:
C:\Program Files\MagTek\MagTek USBMSR 1.07
- Selecione o script de idioma que corresponde ao seu layout de teclado.
- Clique em Abrir.
- Aguarde o carregamento do comando e o reinício automático do leitor.
- Selecione a aba Ler Cartões.
- Passe um cartão de teste para verificar o mapeamento do teclado.
- O MSR agora está configurado para o layout de teclado selecionado.
Scripts de Idioma Suportados
Os scripts de mapeamento de teclado incluídos suportam os seguintes idiomas:
- Inglês
- Francês
- Alemão
- Italiano
- Espanhol
Solução de Problemas
⚠ Solução de Problemas
- Verifique se o script de idioma correto foi selecionado.
- Reconecte o MSR após carregar uma nova configuração.
- Teste usando um cartão de faixa magnética conhecido e em bom estado.
- Se a saída ainda estiver incorreta, verifique se o layout do teclado do Windows corresponde ao mapeamento MSR selecionado.
Artigos Relacionados
- Como Configurar um Leitor de Faixa Magnética Elo MagTek (MSR)?
- Como Restaurar a Configuração Padrão em um Leitor de Faixa Magnética Elo?
- Como Configurar as Configurações de Faixa em um Leitor de Faixa Magnética Elo?
💡 Dica
Para a maioria das implementações, use os scripts de idioma predefinidos incluídos com o EloMSR em vez de programar manualmente os valores ASCII. Scripts predefinidos são mais rápidos de implementar, mais fáceis de manter e ajudam a garantir um mapeamento de teclado consistente em vários sistemas.
Para a maioria das implementações, use os scripts de idioma predefinidos incluídos com o EloMSR em vez de programar manualmente os valores ASCII. Scripts predefinidos são mais rápidos de implementar, mais fáceis de manter e ajudam a garantir um mapeamento de teclado consistente em vários sistemas.
