Como envio comandos para meu MSR com o programa USB Demo da MagTek?

Este artigo explica como enviar comandos de configuração para um leitor de tarja magnética Elo (MSR) usando o aplicativo MagTek USB MSR Demo.

💡 Nota: O aplicativo MagTek USB MSR Demo pode detectar um MSR conectado operando no modo Teclado (Keyboard) ou no modo HID.

Baixe e instale o aplicativo MagTek USB Swipe & Insert Reader. A instalação cria um atalho na área de trabalho chamado MagTek USB MSR.
Conecte o MSR ao computador.
Clique duas vezes no atalho MagTek USB MSR na área de trabalho para abrir o aplicativo.

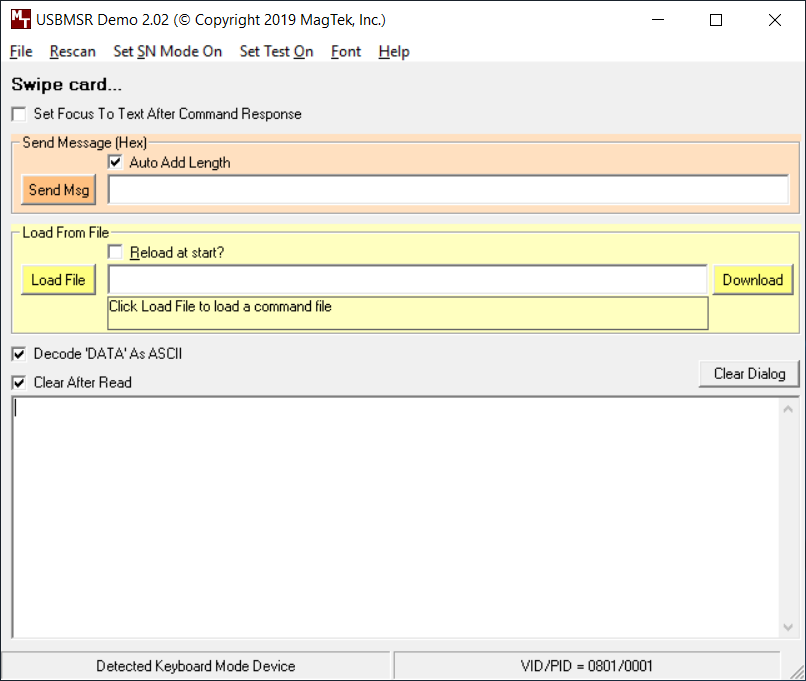

Confirme que o aplicativo detecta o MSR conectado. O dispositivo aparecerá em modo Teclado ou modo HID.
Envie um comando usando um dos seguintes métodos:
- Digite o comando manualmente no campo Send Msg.
- Selecione Load File para carregar um arquivo de comando fornecido pela MagTek ou criado pelo usuário.
Para enviar um comando manualmente:
1. Digite o comando no campo Send Msg.
2. Selecione Auto Add Length.
3. Selecione Send.
O exemplo a seguir envia um comando que configura o MSR para ler apenas as Trilhas 1 e 2:
Após enviar o comando de configuração, envie 02 para reiniciar o MSR e salvar as alterações. O aplicativo detectará o dispositivo novamente após o ciclo de energia.

⚠️ Importante: As alterações de configuração podem não ser salvas até que o comando de ciclo de energia 02 seja enviado.

Para verificar as trilhas habilitadas em um MSR criptografado, envie o seguinte comando de consulta:

00 05

No exemplo a seguir, a resposta mostra DATA=05, o que indica que as Trilhas 1 e 2 estão habilitadas:

O aplicativo MagTek pode incluir arquivos de comando como:

💡 Dica: Selecione Load File no aplicativo MagTek para abrir um arquivo de comando fornecido ou criado pelo usuário.
