Este artigo fornece mais informações sobre o Elo P/N: E710549, Kit de Cabo VGA-DB15 para Micro

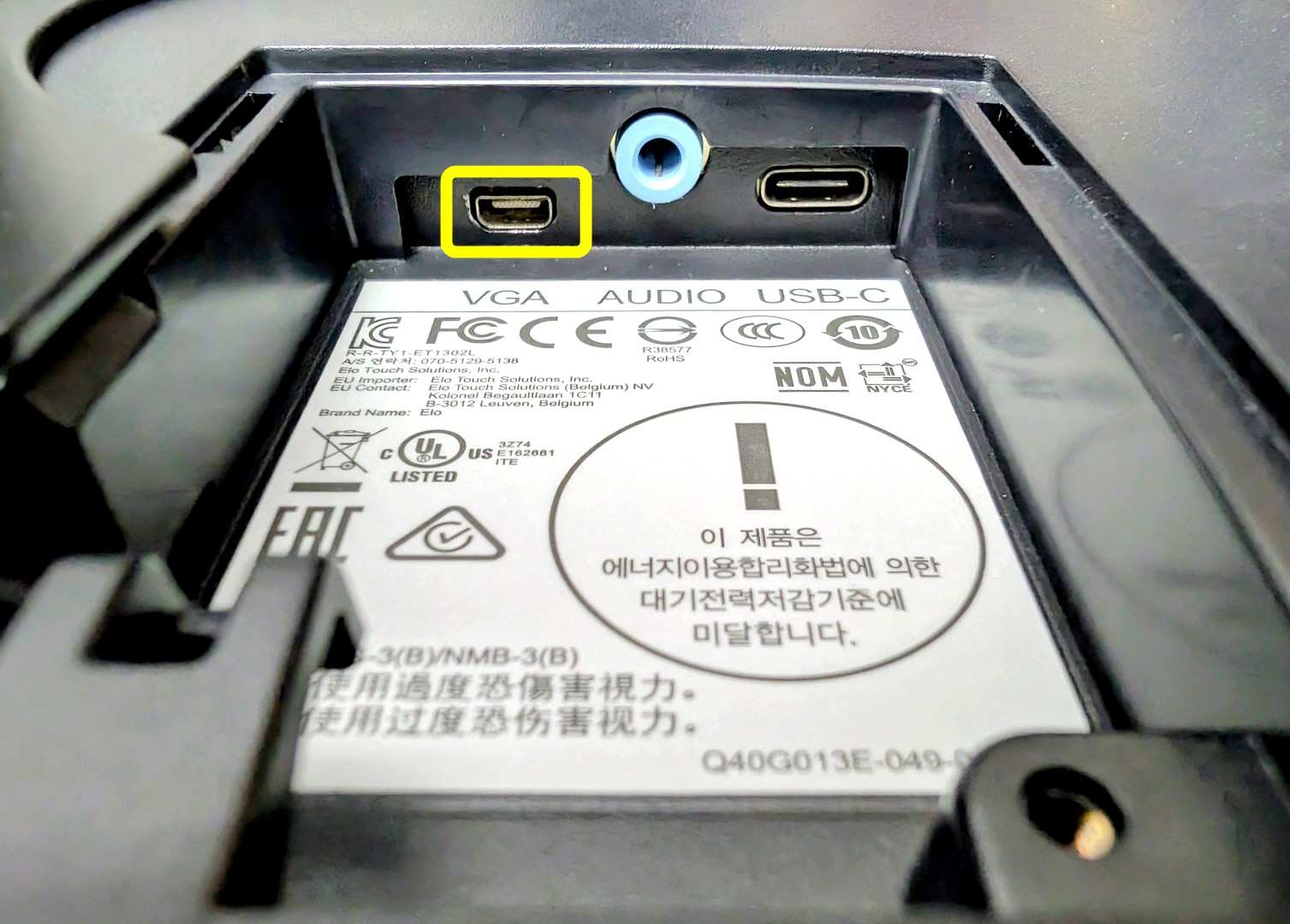

O Elo P/N: E710549, Kit de Cabo VGA-DB15 para Micro destina-se a ser utilizado em monitores Elo 1002L, 1302L e 1502L que são equipados com entradas VGA no formato Micro-HDMI. Este cabo é para conectar um computador que possui uma saída VGA padrão de 15 pinos a um monitor Elo equipado com uma entrada VGA no formato Micro-HDMI.

Este cabo é proprietário da Elo Touch Solutions e fabricado apenas para nossos monitores equipados com a entrada VGA no formato especial micro-HDMI. Não há substitutos de terceiros disponíveis. O cabo transmite apenas um sinal analógico, não transmite sinais HDMI. Você não pode conectar um cabo micro-HDMI padrão com sinais HDMI na porta VGA do monitor Elo, pois não funcionará. Você não pode usar um simples conversor de HDMI para VGA, pois estes são projetados para transmitir um sinal de fonte HDMI para uma entrada VGA analógica. Esses tipos de adaptadores não são compatíveis retroativamente. Veja mais informações aqui.

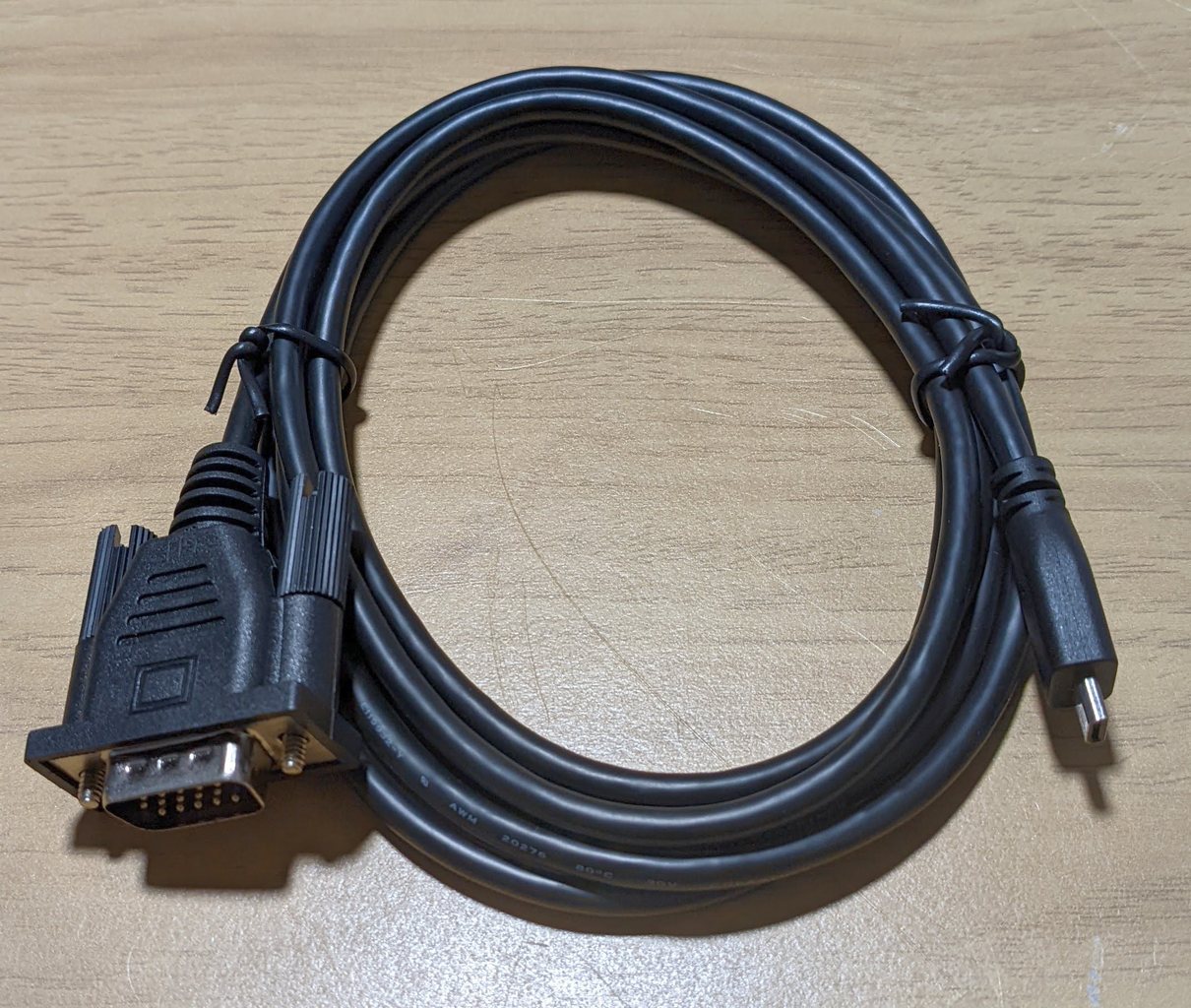

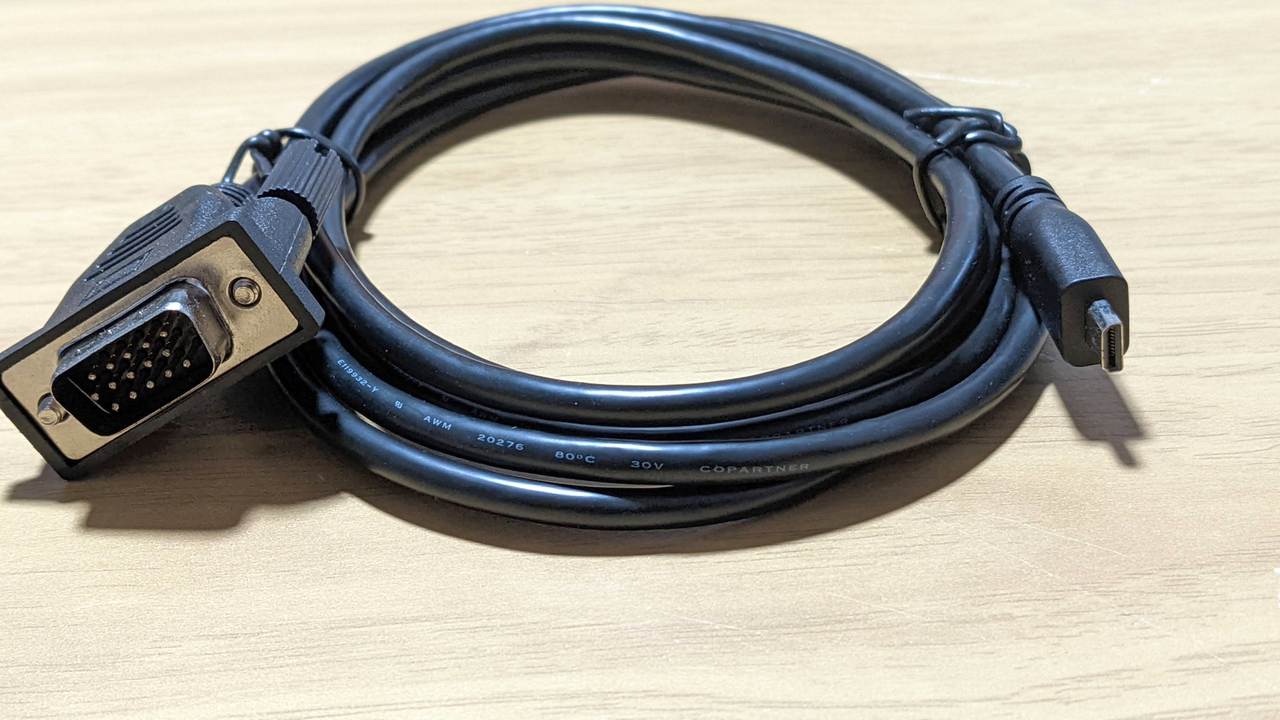

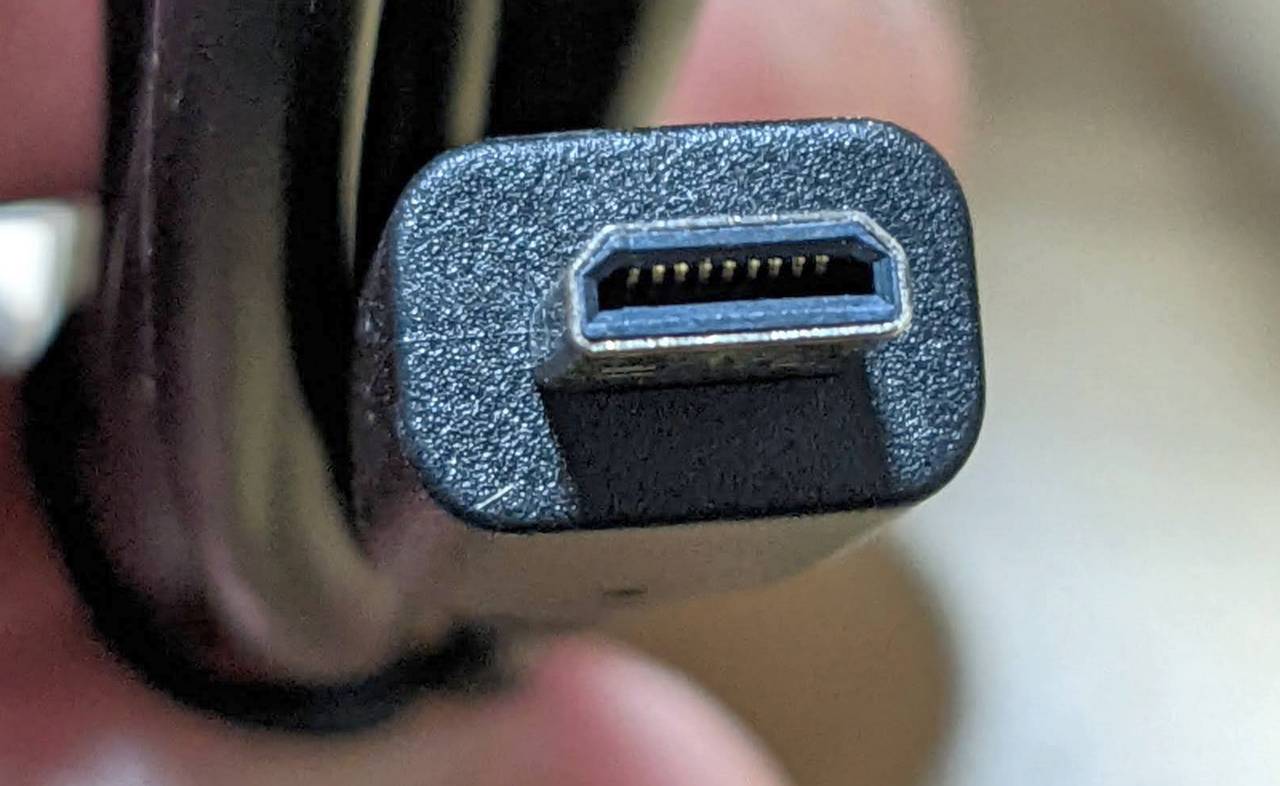

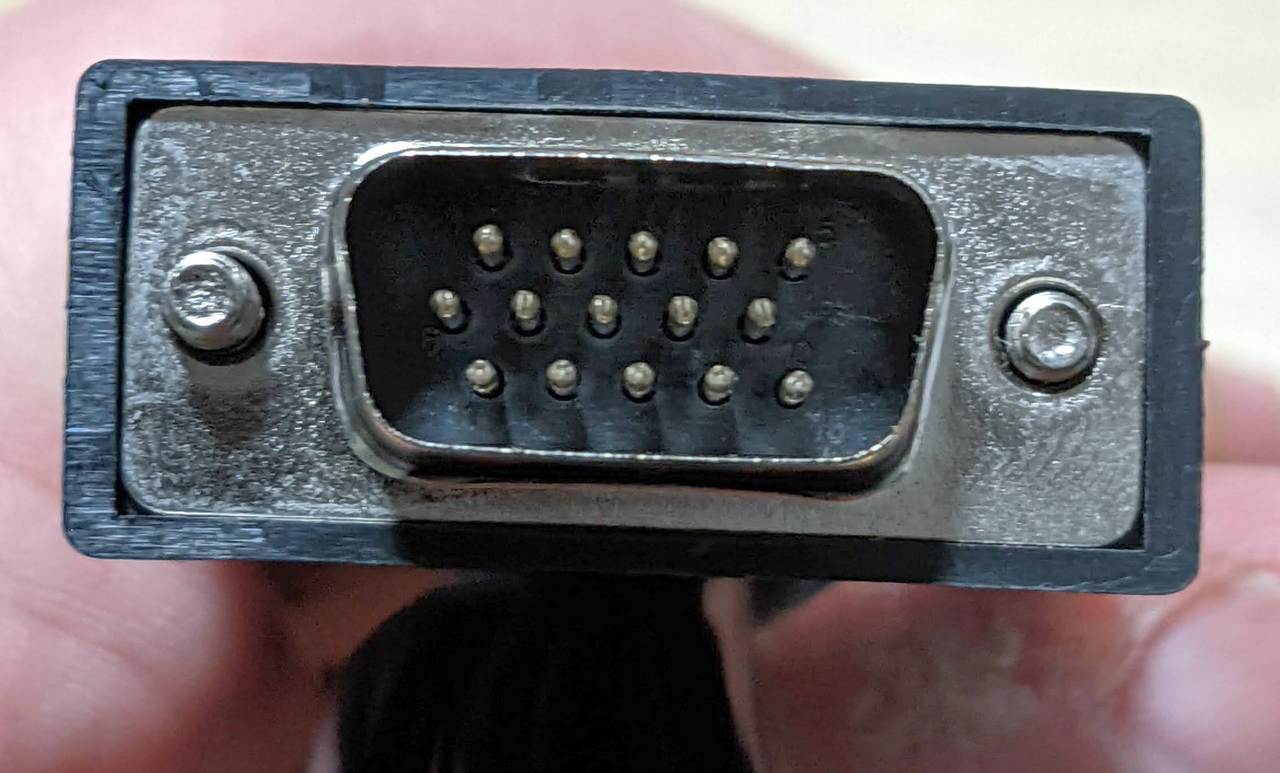

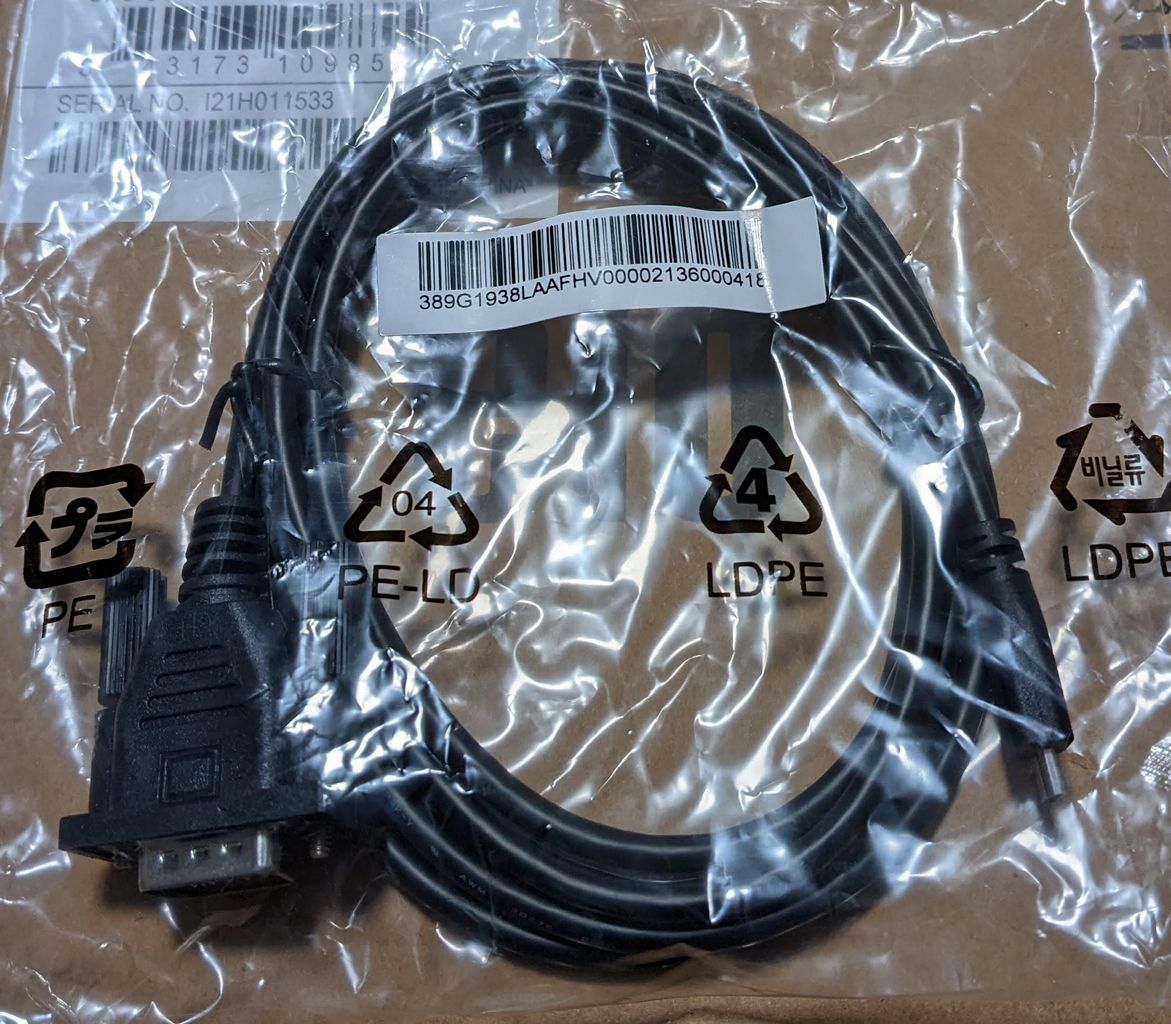

O cabo padrão VGA para Micro-HDMI deve incluir um tipo de plugue no cabo. Um lado (P1) deve ser um plugue macho VGA padrão, o outro lado (P2) deve ser Micro-HDMI. O cabo deve ter 1,8 m de comprimento, preto

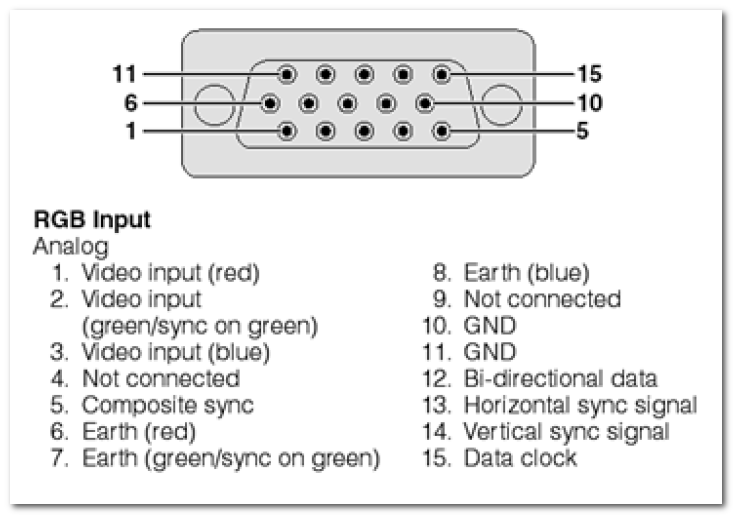

• O diagrama de fiação do conector macho VGA padrão deve ser o seguinte:

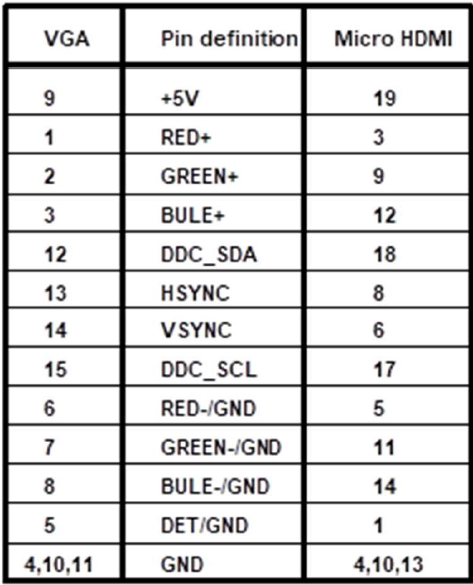

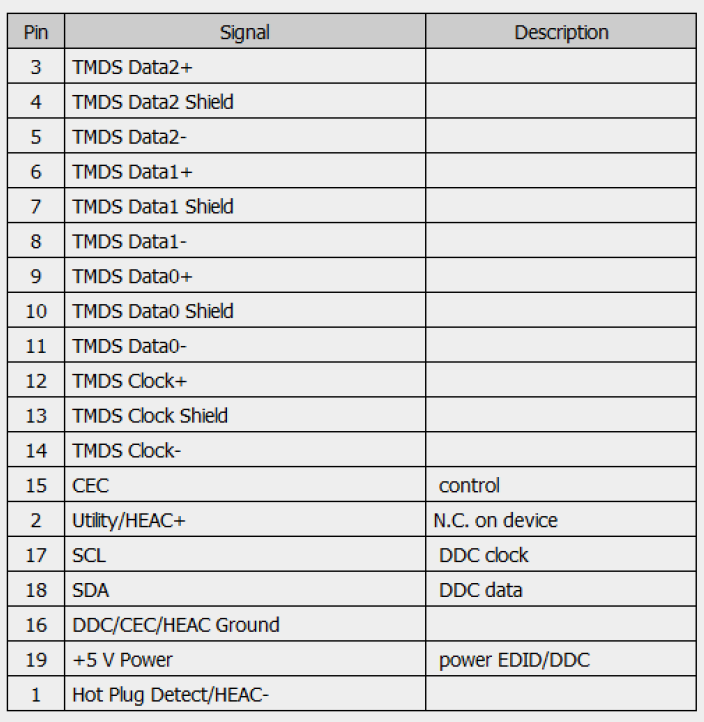

• O diagrama de fiação do Micro-HDMI padrão deve ser o seguinte:
