Este artigo fornece o protocolo serial e o pinagem para o conector TRS rs232 do monitor Elo 5553L

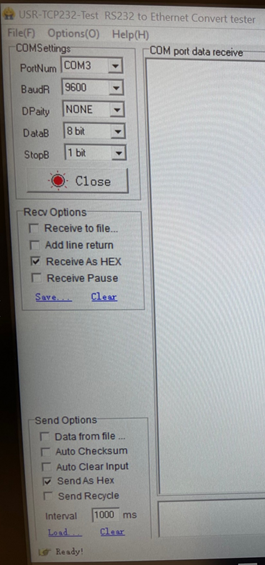

O protocolo serial RS232 utilizado nos monitores Elo 5553L/6553L IDS é o seguinte.
- Taxa de BAUD = 9600
- Paridade = NENHUMA
- Bits de Dados = 8
- Bits de Parada = 1

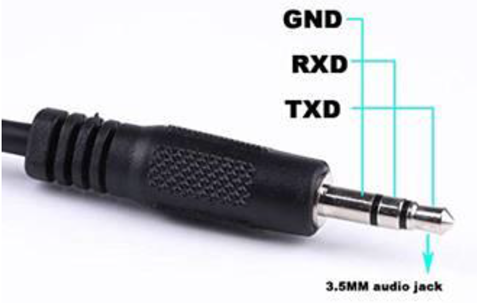

A pinagem e o diagrama do conector TRS de 3,5 mm para Serial RS232 estão mostrados abaixo.
