Este artigo explica quais são as opções de montagem para os Monitores de Quadro Aberto da Série 63

Informações Gerais sobre Montagem

O texto do OSD pode ser rotacionado entre o modo retrato e paisagem através do menu OSD para melhor se adequar à sua orientação de montagem.

Modo Retrato e Modo Paisagem

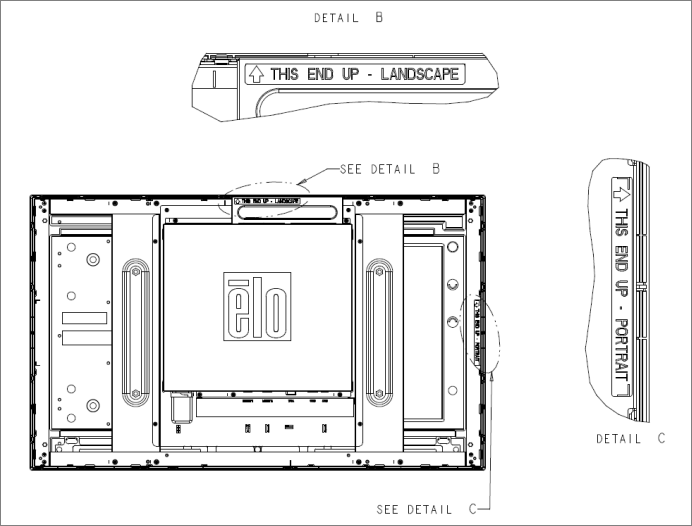

O monitor só pode ser instalado no modo retrato ou paisagem seguindo o diagrama abaixo. O adesivo THIS END UP deve estar voltado para cima.

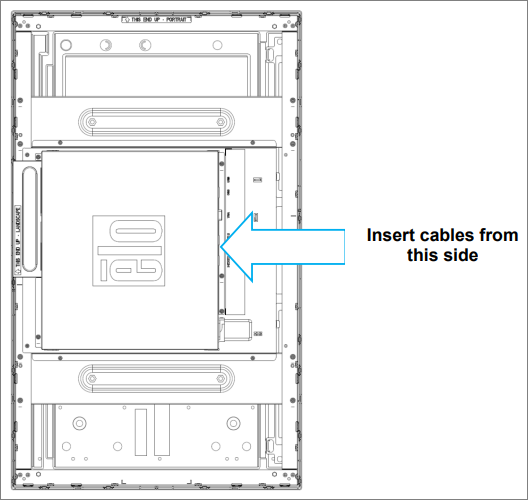

O modo retrato só pode ser instalado na orientação de 90 graus, de modo que o logotipo da Elo na parte de trás fique rotacionado para a esquerda e os cabos sejam conectados pela lateral direita, como mostra a imagem a seguir.

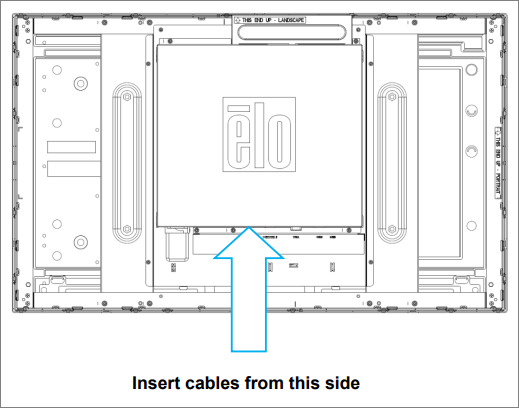

O modo paisagem só pode ser instalado a 0 graus, de modo que o logotipo da Elo na parte de trás não fique rotacionado e os cabos sejam conectados pela parte inferior, como mostra a imagem abaixo.



Montagem Lateral
Buracos roscados estão disponíveis nas laterais do monitor para montagem.




Suportes de Montagem Embutidos
Os suportes de montagem embutidos estão incluídos na caixa e em um kit opcional para ET3263L/ET4363L.

Montagem VESA Traseira

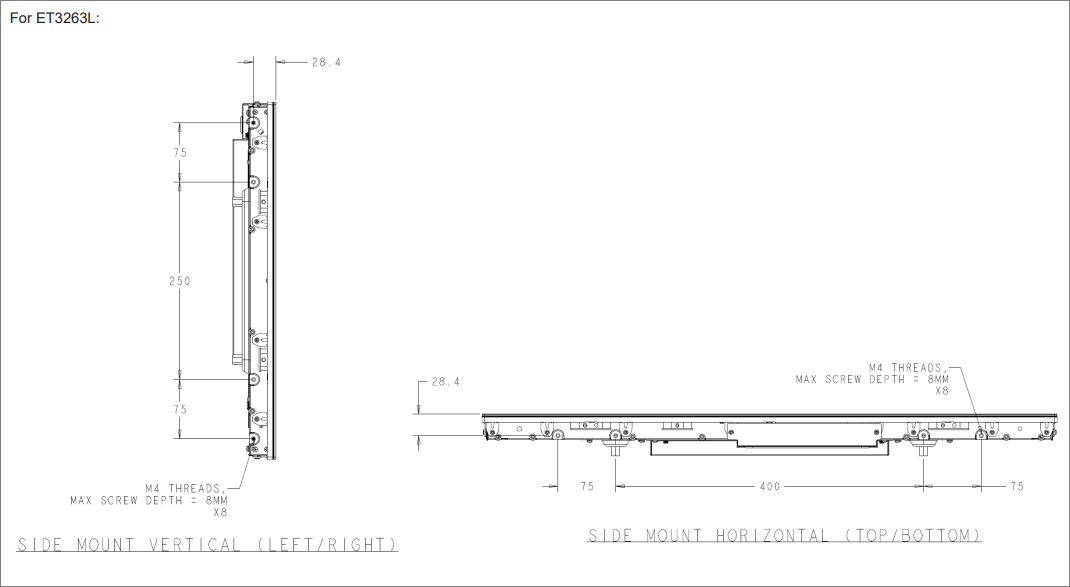

• Para ET3263L:

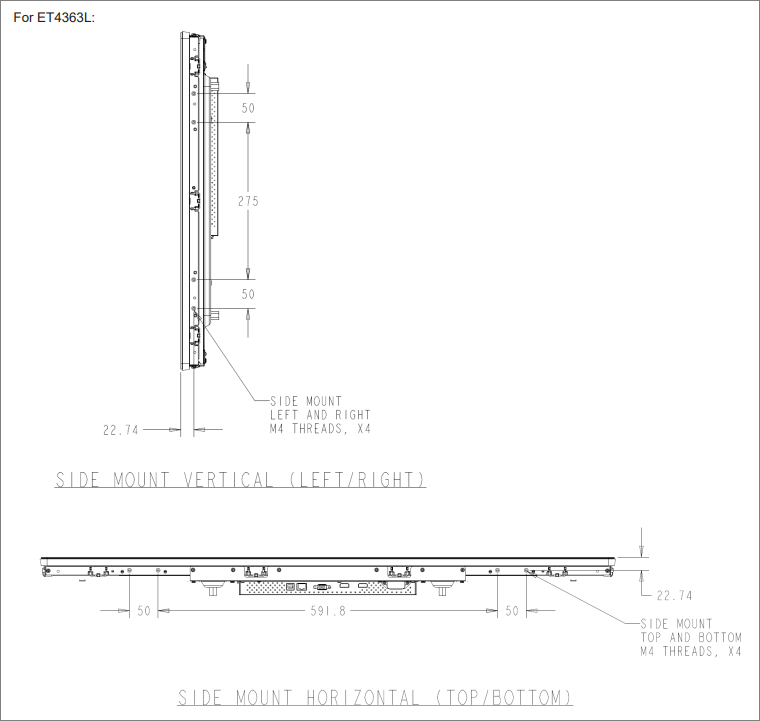

• Para ET4363L:

Consulte www.elotouch.com para desenhos dimensionais.
