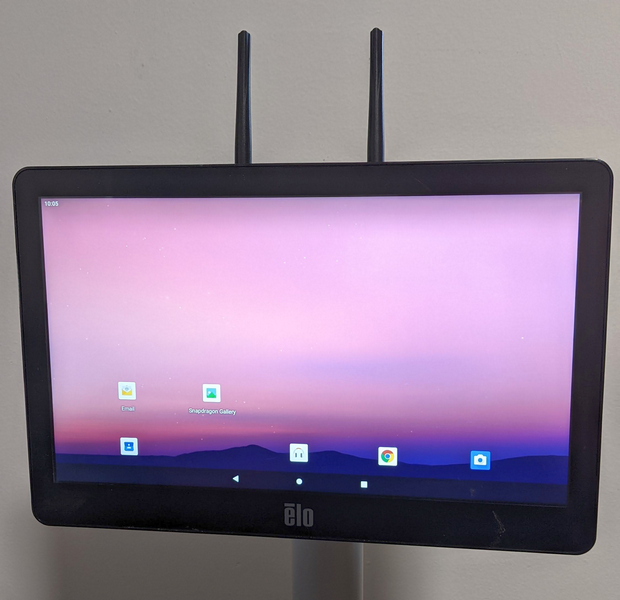

Este artigo explica que o dispositivo Backpack 4 possui muitas possibilidades de montagem, incluindo a montagem "sanduíche" entre um display e um suporte

Este exemplo utiliza o seguinte hardware:

• 1 x monitor táctil ET1302L, Preto Sem Suporte (Mundial), P/N:E683595
• 1 x Modelo Padrão Backpack 4.0, P/N:E393359
• 1 x Suporte de Piso para Montagem em Polo, P/N:E048069
• 4 x parafusos de máquina M4-0.7 x 35mm

Passos

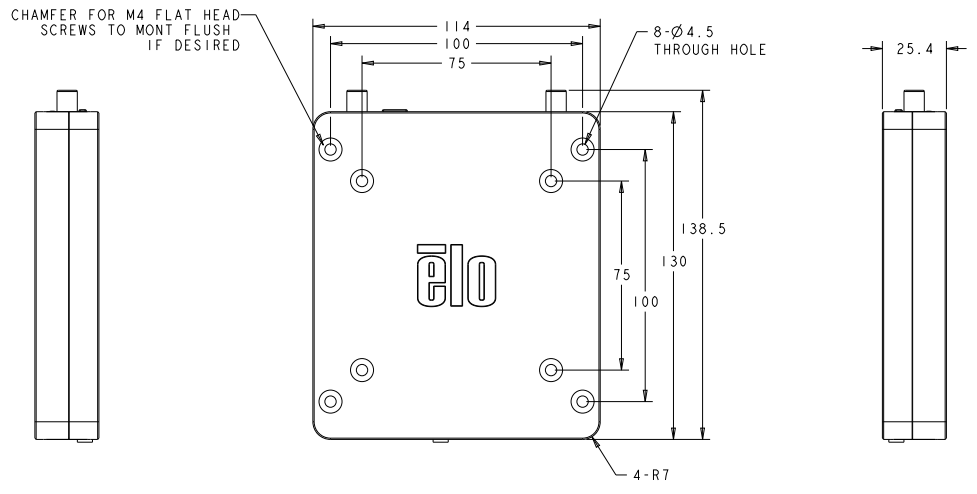

1. Escolha um suporte ou montagem que suporte seu display. O Backpack 4 possui opções de montagem VESA de 75mm e 100mm e pode ser usado com qualquer display que tenha um desses padrões de montagem VESA.

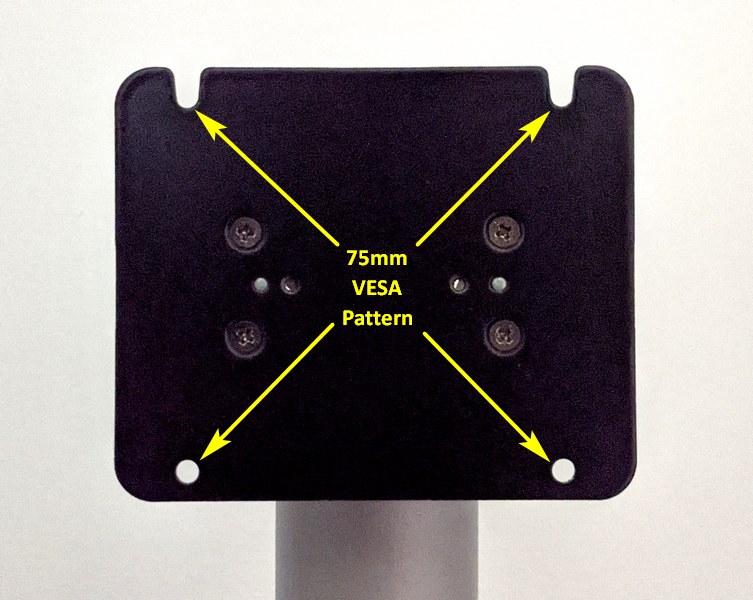

• O Suporte de Piso para Montagem em Polo da Elo possui a opção de usar montagens VESA de 75 ou 100mm. Neste exemplo, utilizamos a opção VESA de 75mm.

2. Certifique-se de observar a profundidade máxima do parafuso permitida em seu display.

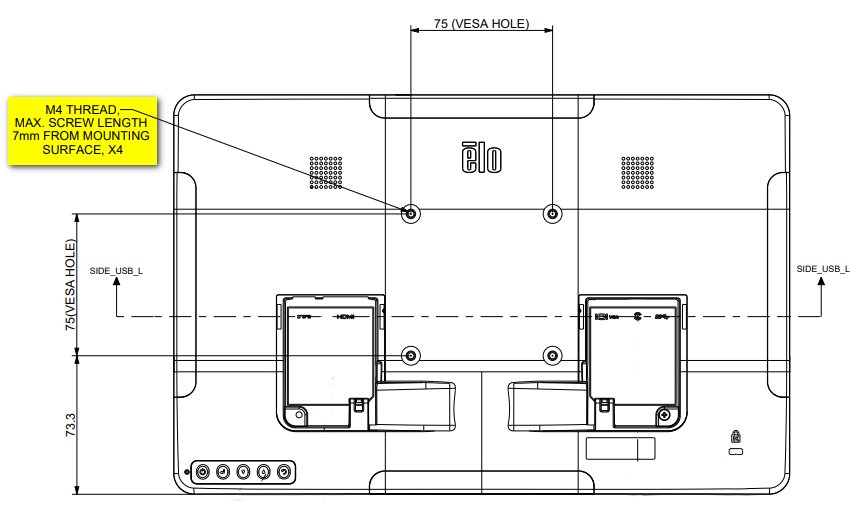

• Por exemplo, a profundidade máxima do parafuso do 1302L é 7mm a partir da superfície da unidade. O dispositivo Backpack 4 tem 25.4mm de espessura e a placa de montagem VESA no suporte de polo tem 2.5mm de espessura. Leve essas medições em consideração ao selecionar o comprimento dos parafusos a serem usados.

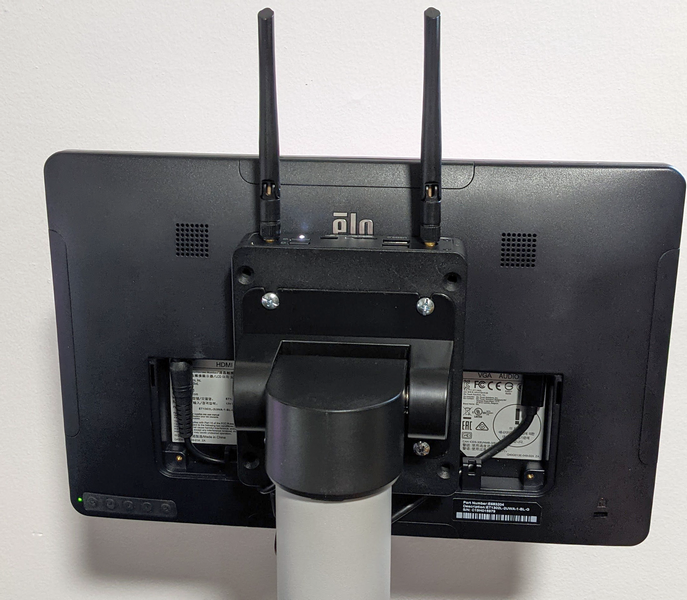

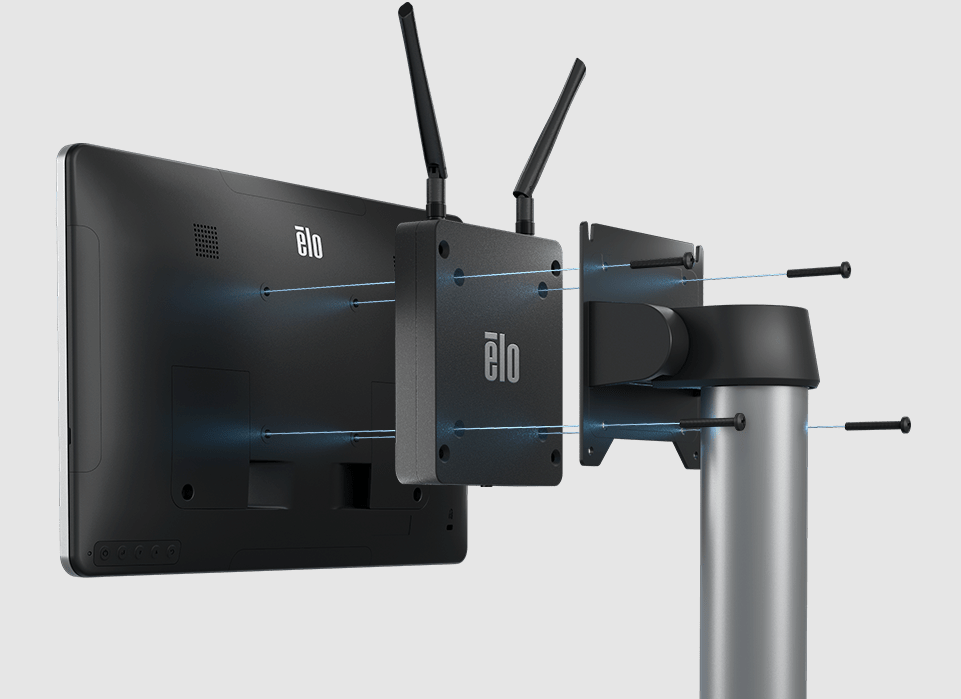

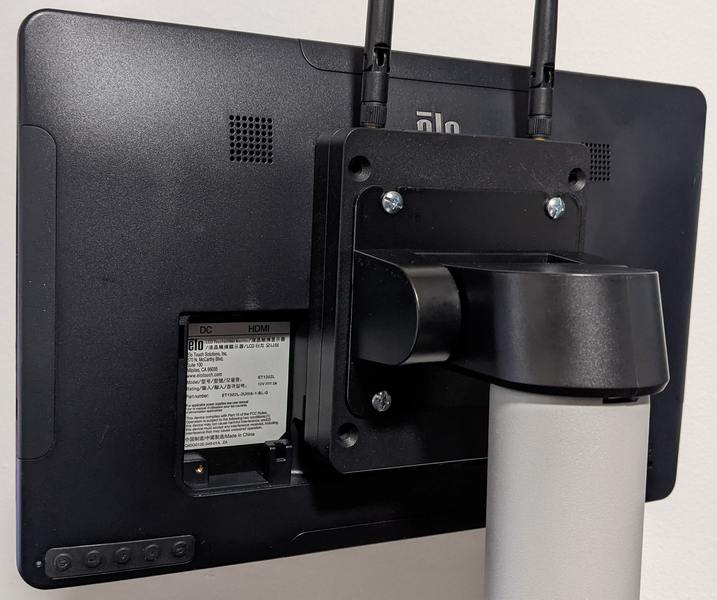

3. Coloque o dispositivo Backpack 4 entre a parte traseira do monitor e a montagem, em seguida, insira os parafusos através das três partes (Suporte, Backpack 4 e Display).

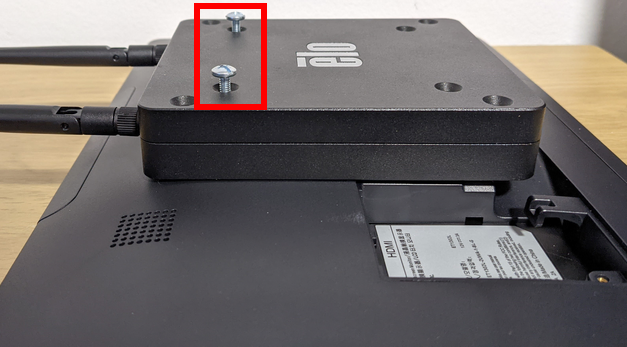

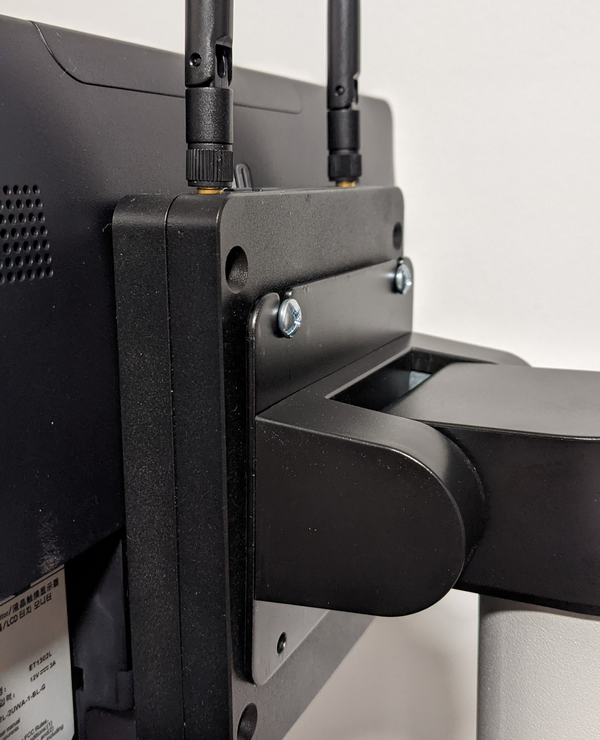

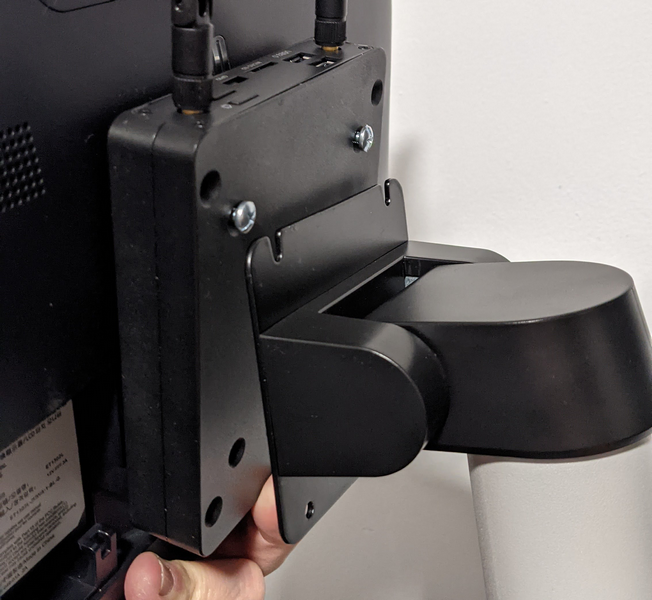

• Opcionalmente, se sua montagem VESA tiver recortes para os parafusos superiores (como em nosso exemplo), você pode iniciar os dois parafusos superiores no Backpack e no Display, deixando o suficiente de rosca para colocar nos recortes da montagem VESA, veja as fotos abaixo.

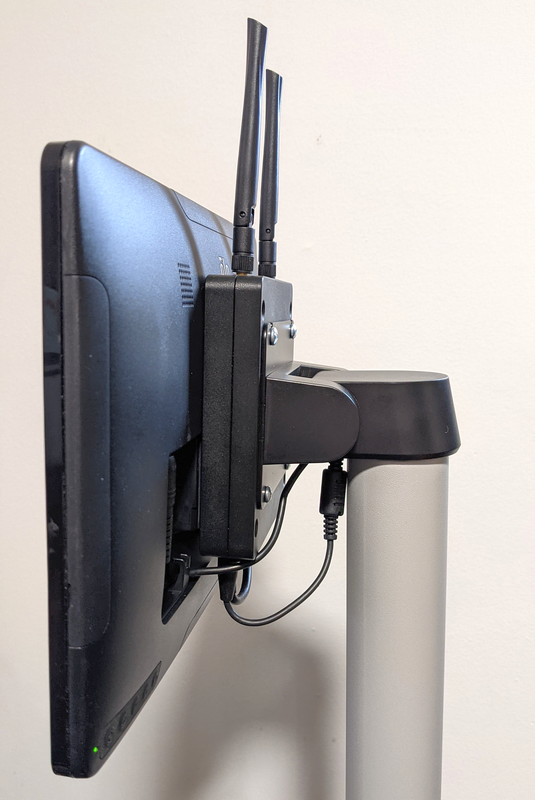

4. Passe os cabos pelo caminho do cabo e faça todas as conexões.

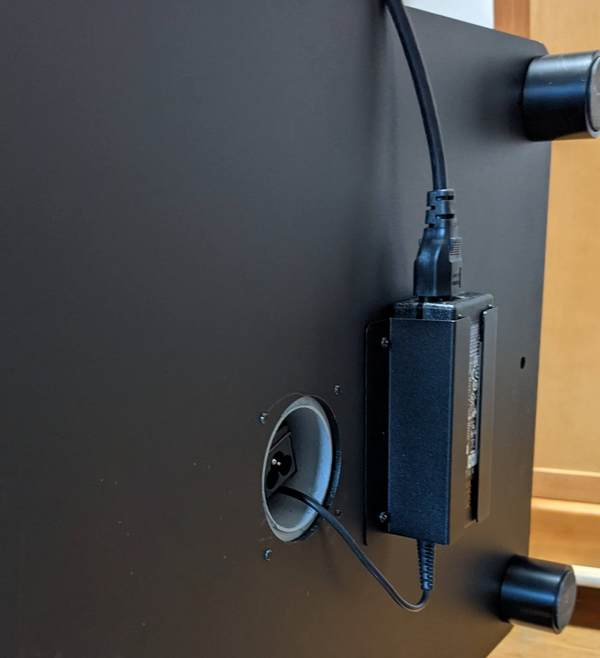

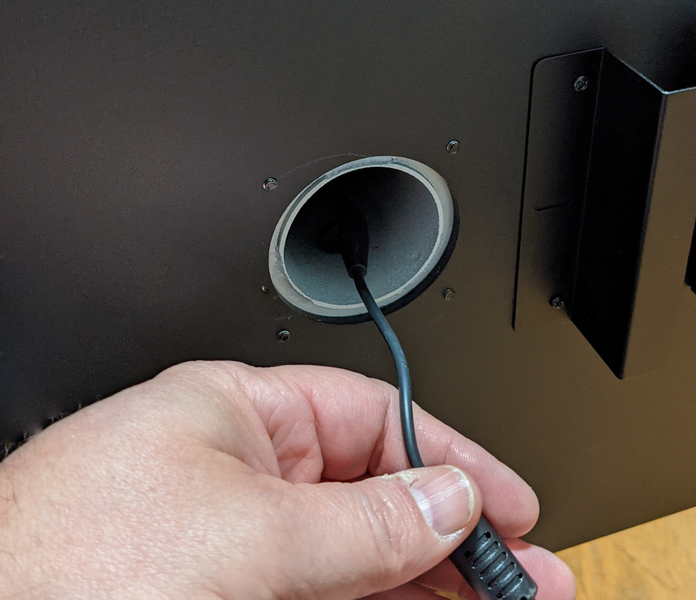

• Observe, se estiver usando um suporte de polo grande (como em nosso exemplo), pode ser mais fácil passar os cabos necessários pelo polo antes de montar os dispositivos.
