Como Habilitar o Modo de Exibição Estendido no Driver Elo para Windows
As instruções a seguir explicam como configurar e calibrar o modo de vídeo Estendido usando o Elo — Agora parte do driver Multi-Touch da Zebra Technologies para Windows.

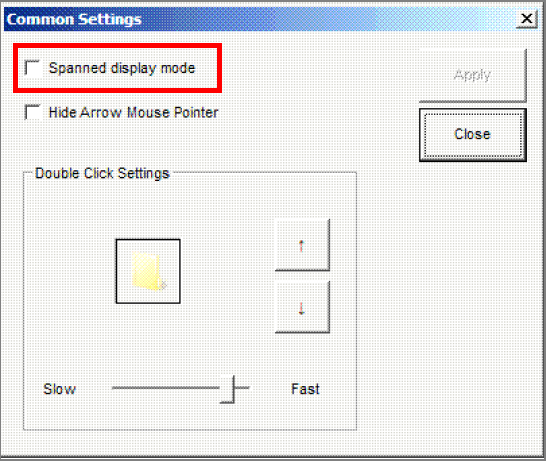

Nota: A opção Modo de exibição estendido está localizada na aba Configurações Comuns do driver do Windows. Esta opção está disponível apenas quando o sistema operacional detecta uma configuração de monitor único "estendido". Se o sistema não estiver configurado no modo estendido, essa configuração aparecerá desativada.
Habilitando e Calibrando o Modo Estendido
Pré-requisito: Para calibrar com sucesso seus monitores em uma configuração estendida, todos os monitores físicos devem estar configurados na mesma orientação exata.
- Selecione a caixa de seleção Modo de exibição estendido nas configurações do driver.

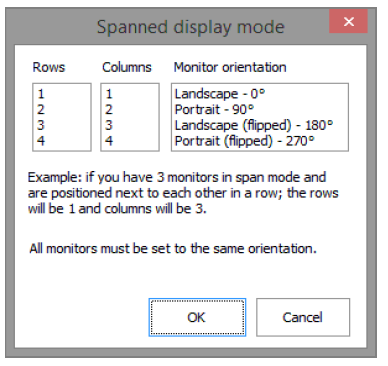

- Clique no botão Calibrar Telas Touch na página principal do EloConfig. Uma janela de configuração aparecerá.
- Informe o número de linhas, colunas e a orientação do monitor para sua configuração estendida específica.
- Clique em OK e prossiga para calibrar cada monitor touch suportado na configuração.
Aplicando a Calibração de 3 Pontos

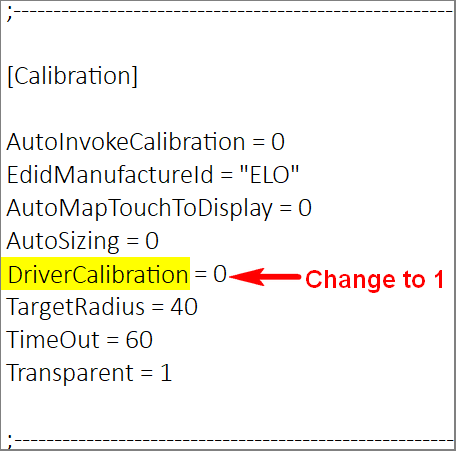

Para calibrar corretamente os monitores touch no modo de vídeo estendido, você deve modificar o arquivo de configuração EloOptions.ini para aplicar uma calibração de 3 pontos no driver. Isso acionará o processo correto de calibração para todos os monitores conectados.
- Abra o arquivo
EloOptions.inie certifique-se de que os seguintes valores estejam configurados:[Calibration]DriverCalibration = 1
Aplicando a Configuração
-
Antes da Instalação do Driver: Abra o arquivo
EloOptions.inina pasta do driver extraído, altereDriverCalibrationpara1, instale o driver e então realize a calibração. -
Após a Instalação do Driver: Navegue até o diretório do driver instalado, abra o
EloOptions.ini, altereDriverCalibrationpara1, salve o arquivo e então recalibre as telas.
Aviso Importante: Se você estiver modificando o arquivo após a instalação, deve abrir seu editor de texto (como o Bloco de Notas) com privilégios de Administrador para poder salvar as alterações no arquivo
EloOptions.ini.Artigo Relacionado: Modo de Exibição Estendido Não Funciona com o Modo ForceMouse
