Este artigo explica como atualizar o BIOS em unidades X-Series Rev. A com o BIOS H81
Os passos abaixo descrevem como atualizar o BIOS em uma unidade Elo X-Series Rev. A equipada com o BIOS H81.
1. Crie um pen drive USB bootável
a. O pen drive deve ter pelo menos 512MB ou mais
b. Faça o download da última versão do utilitário Rufus aqui: https://rufus.ie/
c. Este procedimento usa a versão 3.11 do Rufus

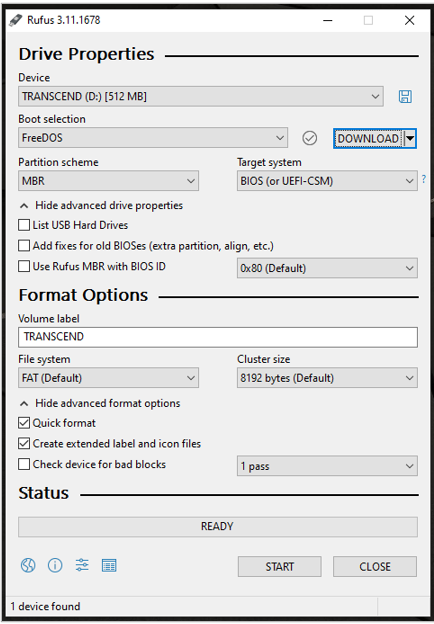

d. Execute o Rufus e crie o Pen Drive USB Bootável.
ii. Selecione DOWNLOAD na seta do menu suspenso
iii. Deixe o esquema de partição como MBR
iv. O sistema alvo deve ser BIOS (ou UEFI-CSM)
v. O sistema de arquivos deve ser FAT (Padrão)
vi. Selecione Formatação rápida
vii. Selecione Criar rótulo estendido e arquivos de ícone
viii. Escolha Iniciar para criar o Pen Drive USB Bootável

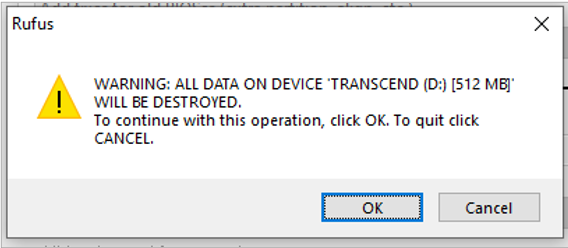

e. Quando a mensagem de aviso aparecer, selecione OK para continuar

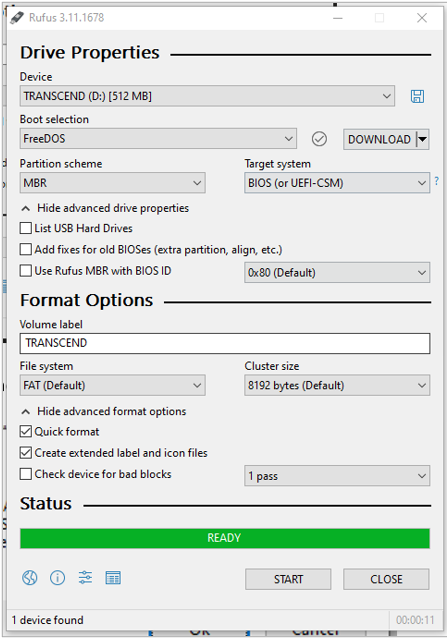

f. Quando a formatação terminar, você verá PRONTO na barra de status. Selecione Fechar para fechar o utilitário.

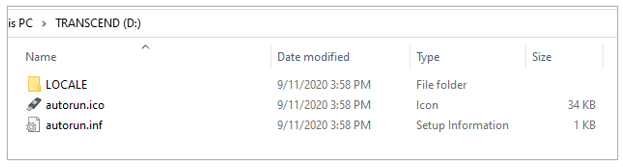

g. Usando o explorador de arquivos do Windows, abra o Pen Drive USB; ele deve estar parecido com a imagem abaixo:
h. Faça o download do arquivo correto de firmware BIOS para seu produto Elo no site da Elo. Este procedimento está sendo demonstrado em um ESY15X3-2UWA-1-MT-ZB-4G-3H-W7-64-BK, que é uma unidade 15X3 Rev. A. O arquivo correto de firmware BIOS para esta unidade é SA20V130H81.zip não use este arquivo no seu produto Elo a menos que você tenha exatamente a mesma unidade que estamos usando nesta demonstração.

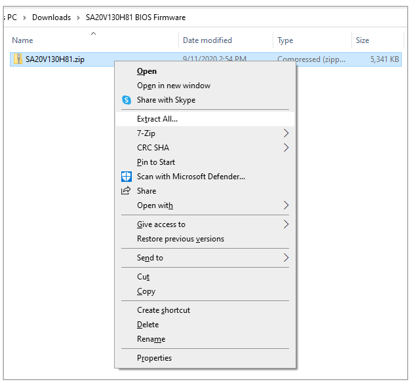

i. Descompacte o arquivo de firmware clicando com o botão direito e escolhendo “extrair tudo.”

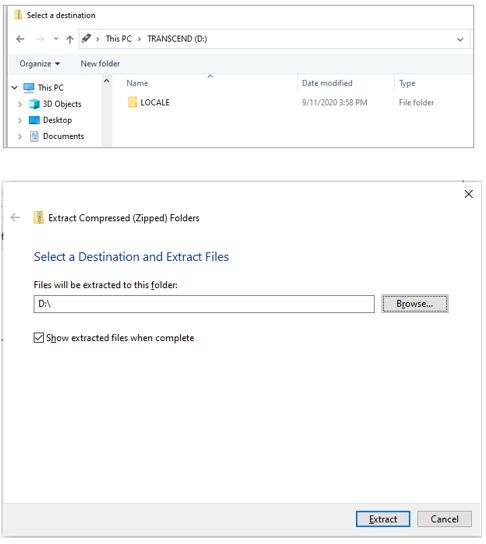

j. Extraia para o recém-criado pen drive USB.

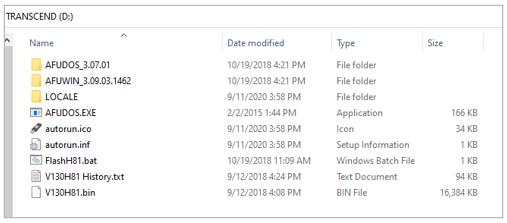

ii. Veja o exemplo abaixo do conteúdo do Pen Drive USB após os arquivos de firmware terem sido extraídos.
2. Insira o Pen Drive USB em uma porta USB do computador Elo AIO.
3. Conecte um teclado físico ao computador Elo AIO e ligue o computador.

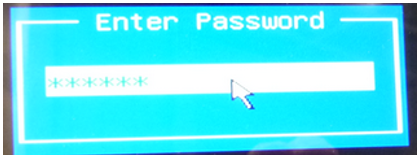

4. Pressione Ctrl + F2 no teclado durante a inicialização para entrar no Admin BIOS – quando solicitado, digite: eloelo

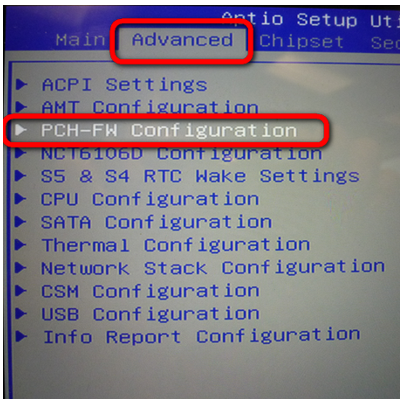

5. Acesse a Aba Avançada e entre na seção Configuração PCH-FW.

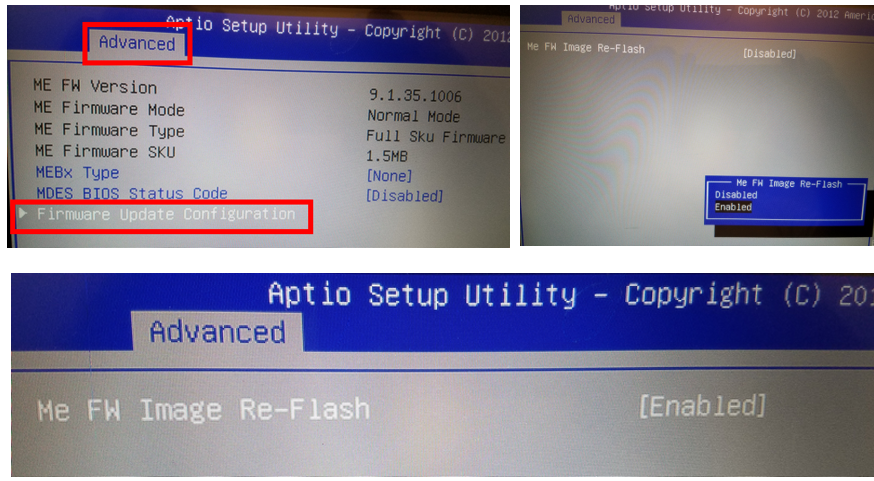

6. Entre na Configuração de Atualização de Firmware e altere Regravação da Imagem Me FW para Habilitado

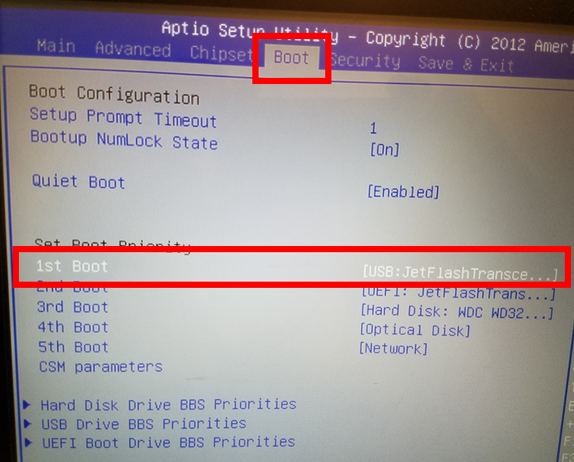

7. Navegue até a seção BOOT e defina o Pen Drive USB como seu 1º Dispositivo de Boot

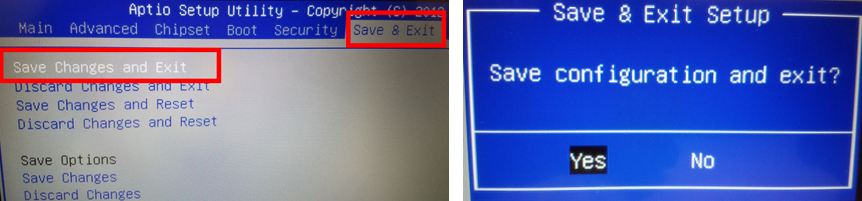

8. Navegue até a seção Salvar & Sair e escolha Salvar Alterações e Sair

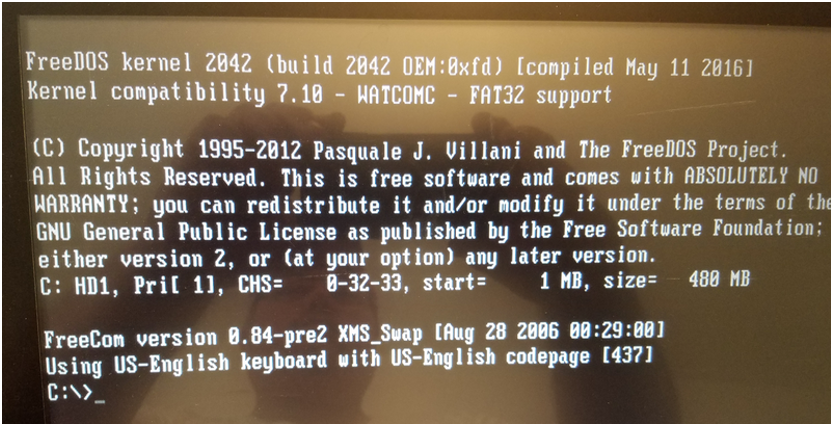

9. O computador agora deverá iniciar na tela DOS abaixo.

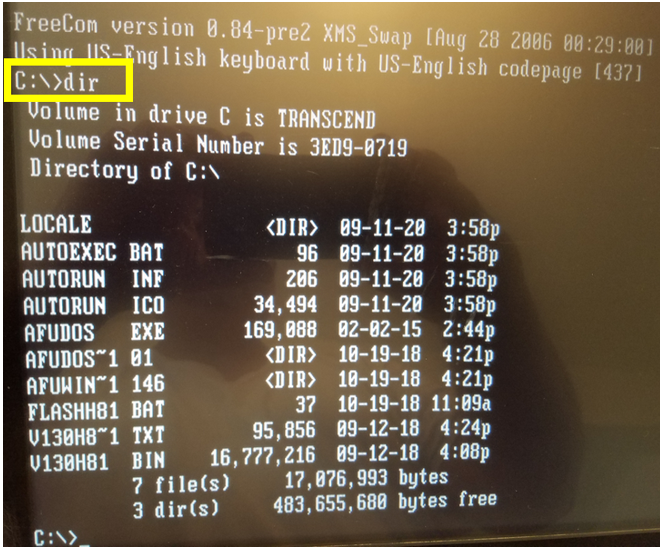

10. No prompt C:\, digite dir para ver todos os arquivos no diretório.

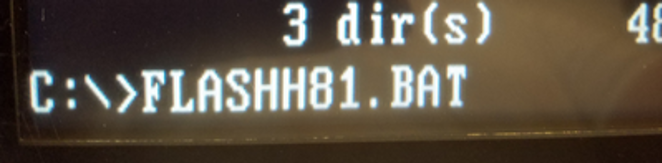

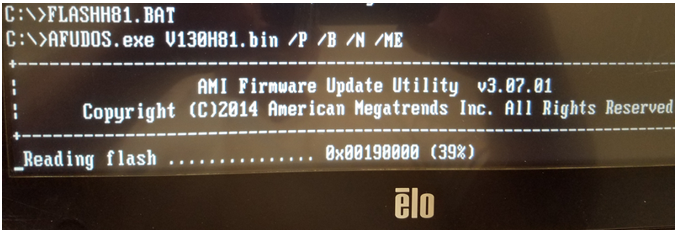

11. No prompt C:\, digite FLASHH81.BAT (seu arquivo .bat pode ser diferente dependendo do produto que você está atualizando. Apenas digite o arquivo que mostrar BAT como extensão)
12. A atualização do firmware do BIOS começará a ser executada. Seja paciente, a atualização deve levar apenas alguns minutos para ser concluída. NÃO INTERROMPA A ATUALIZAÇÃO OU PODERÁ DANIFICAR O COMPUTADOR!!!

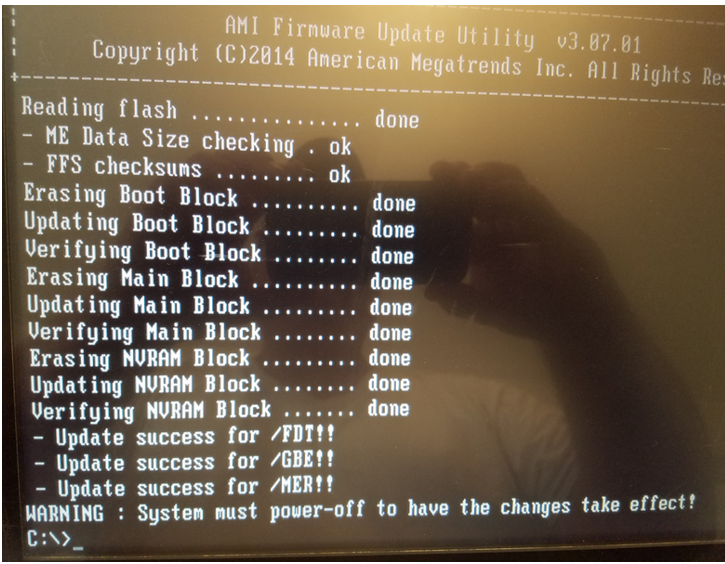

13. Quando a atualização terminar, você verá o AVISO: O sistema deve ser desligado para que as alterações tenham efeito!
b. Desconecte o cabo de energia por 20 segundos, depois reconecte a energia e ligue o computador.

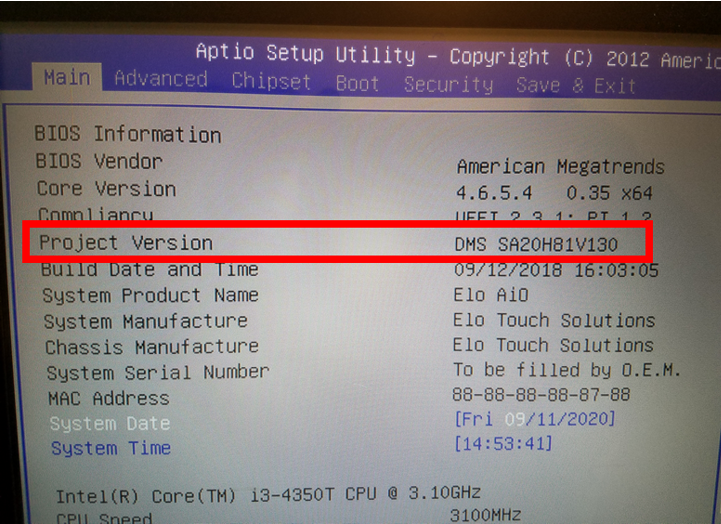

c. A atualização do firmware do BIOS está agora completa. Você pode entrar no BIOS e ver o novo número da Versão do Projeto
