Este artigo fornece informações sobre como montar e configurar o Kit de Conferência Elo

Guia de Instalação Rápida do Hardware do Kit de Conferência Elo

O que está incluído

• Câmera de Conferência
• Módulo de Computador i5 com Windows 10 e Aplicativos
• 2x Canetas Ativas 2x Canetas Passivas
• Cartões de Licença do Software da Bandeja de Canetas
• Hub Elo

Outros Acessórios
Módulo de Computador - 4x parafusos M6x50, 4x parafusos M8x50, 4x espaçadores | Bandeja de Canetas - 2x parafusos de polegar | Câmera de Conferência - 2x parafusos de polegar | Hub Elo - Guia de Referência, Placa Receptora com 4x parafusos, 2x capas de bandeja de acoplamento com 3x parafusos, Cabo CAT6 de 5 metros, 1x Cabo HDMI, 1x Cabo USB C & adaptador Tipo C para A, 2x Suporte de Bloqueio de Cabo com 2x Parafusos

O que é necessário
Display Elo compatível, suporte de parede ou base com 600x600 ou 400x400 VESA, chave de fenda Philips pequena

Passos de Instalação do Hardware
Nota: Leia todo o guia antes de iniciar a instalação para planejar a localização de montagem, roteamento de cabos e colocação do hub. A Elo oferece recomendações sobre como planejar a montagem do display, roteamento de cabos, localização da câmera e posicionamento da mesa de conferência no Guia de Soluções de Colaboração Elo disponível online em www.elotouch.com
Escaneie o código QR para visualizar o site:



1. Instale o Módulo de Computador Elo (ECM)

A. Desembale o display e cuidadosamente coloque-o com a tela para baixo na mesa. (Não levante pelas caixas de som ou apoie o display nas caixas de som.)

B. Desparafuse e remova a capa da bandeja de acoplamento (ECM) na parte de trás do display.


C. Desembale o ECM da caixa do kit de huddle. (Certifique-se de guardar os dois cartões de licença incluídos.)

D. Coloque o ECM sobre os guias na parte de trás do display e deslize o ECM para trás para encaixar o conector.



E. Aperte o parafuso de segurança na frente do ECM.



2. Instale a Placa Receptora do Hub Elo

A. Remova os três parafusos da capa em branco da placa receptora na parte de trás do display e descarte a capa.



B. Desembale a Placa Receptora, novas capas de Placa Receptora 5553 e 6553 e os parafusos da caixa de kit de conferência.

C. Selecione uma nova capa da placa receptora para o display 5553L ou 6553L e monte a Placa Receptora a ela com os parafusos fornecidos. Use a capa marcada “55” para a 5553L e a capa marcada “65” para a 6553L.



D. Conecte a placa receptora (com a capa anexada) ao conector de acoplamento no display. Fixe a capa da placa receptora com os três parafusos.



3. Instale a Câmera de Conferência

A. Desembale a Câmera de Conferência da caixa do Kit de Conferência.

B. Escolha um local de montagem –  parte superior, inferior ou qualquer lado. NOTA: Se montar a câmera na parte inferior do display, instale a câmera após a montagem na parede. Também não é possível utilizar a bandeja de canetas nesta configuração.

C. Remova a capa do porta Elo Edge Connect™ do local escolhido.



D. Conecte a câmera de conferência ao porto Elo Edge Connect. Certifique-se de que o conector USB da câmera esteja alinhado com o conector no display IDS.



E. Fixe a câmera ao display inserindo e apertando os longos parafusos de polegar de ambos os lados.

F. Conecte o cabo de jack de barreta de 2,5 mm entre a câmera e a conexão mais próxima rotulada “CAMERA” na parte de trás do display IDS.



G. Certifique-se de que o sensor de imagem esteja orientado de modo que a seta aponte na direção para cima, girando para a direita ou para a esquerda conforme necessário. (Para montagem na parte inferior, a seta deve apontar para baixo)



4. Instale a Bandeja de Canetas

A. Desembale a bandeja de canetas da caixa do kit de huddle.



B. Remova a capa inferior do porta Elo Edge ConnectTM.

C. Fixe a bandeja de canetas ao display inserindo e apertando os parafusos de polegar da bandeja de canetas de ambos os lados do suporte.

D. Coloque a caneta para uso na bandeja. (Use caneta ativa para displays PCAP e caneta passiva para displays IR.)

5. Monte o Display Interativo

A. Monte o display na parede usando o suporte de parede de baixo perfil da Elo ou um suporte de parede de terceiros, seguindo as instruções fornecidas com o suporte. (Alguns sistemas de montagem de terceiros podem exigir espaçadores de 15 mm e parafusos de montagem mais longos (M6x50mm ou M8x50mm) incluídos no kit de huddle para evitar interferência com o ECM.)



6. Instale o Hub Elo™

A. Desembale o hub de conferência e acessórios do kit de conferência.
NOTA: Um único cabo CAT6 é fornecido para conexão direta do hub ao display. Hardware de interconexão CAT6 adicional pode ser adicionado conforme necessário (veja o Manual do Usuário do Hub Elo para exemplos). O comprimento total do roteamento de cabos não deve exceder 35 metros.

B. Conecte um lado do cabo CAT6 à placa receptora do Hub Elo no Display.

C. Roteie o cabo CAT6 para o Hub Elo colocado na mesa e conecte.

D. Conecte os cabos HDMI e USB-C fornecidos ao Hub Elo e anexe os suportes de bloqueio com parafusos para fixar os cabos ao Hub Elo. Os cabos são usados para conexão de dispositivos.



7. Conecte os Cabos e Ligue o Sistema

A. Conecte um cabo ethernet ao ECM para internet (Recomendado). Para conexão sem fio, instale antenas WiFi no ECM.



B. Conecte o cabo de alimentação AC encontrado na caixa de acessórios do display Elo.



C. Abra o painel lateral no display e ligue o sistema.




Guia de Instalação Rápida do Software do Kit de Conferência Elo

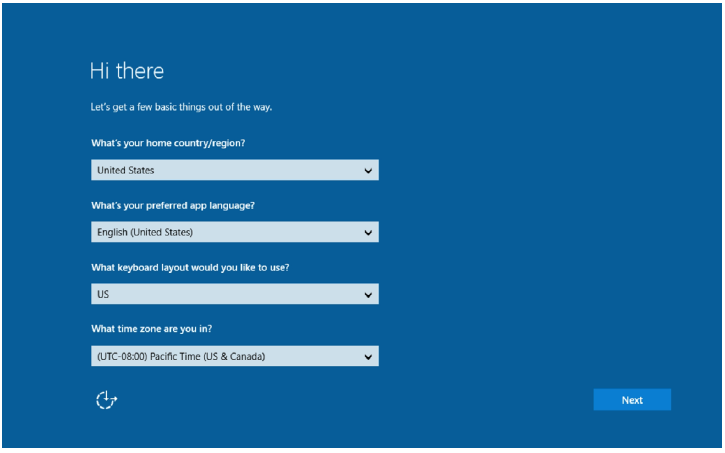

1. Configure o Display e o ECM

A. Siga as instruções na tela para selecionar o idioma OSD e configurar a hora / fuso horário.

B. Siga as instruções do Windows na tela para completar a configuração do Windows. Isso pode ser feito com o teclado na tela ou com teclado/mouse conectado via porta USB na lateral do display.

Nota: O computador deve estar conectado à internet para registrar o software.



2. Instale o Software de Reunião

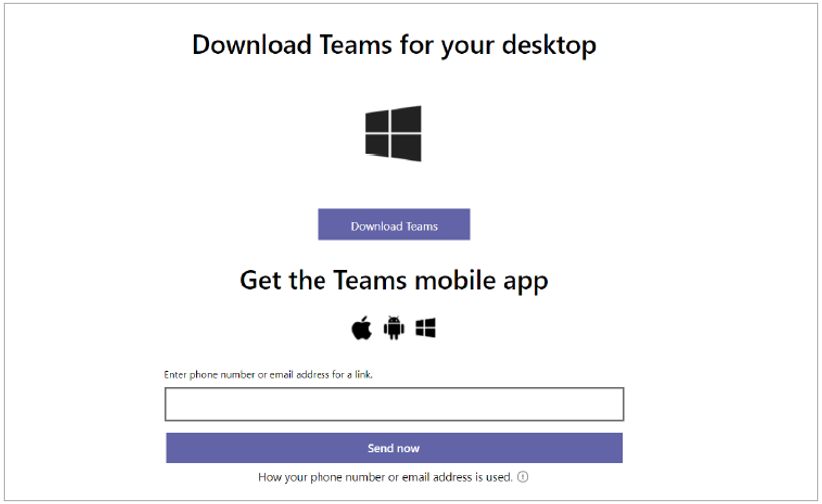

Por exemplo: Instalando o Microsoft Teams

A. Abra um navegador e vá para https://teams.microsoft.com/downloads

B. Baixe e abra o aplicativo do instalador do Teams.

C. Siga as instruções para instalar o Microsoft Teams.

D. Se estiver instalando outro aplicativo de conferência web, como Zoom ou Cisco Webex, baixe e siga as instruções para instalar esse aplicativo.

E. Designe o hardware Elo como suas fontes:
i. Alto-falante = Alto-falante com Cancelamento de Eco
ii. Microfone = Alto-falante do Hub Elo
iii. Câmera = Câmera de Conferência Elo

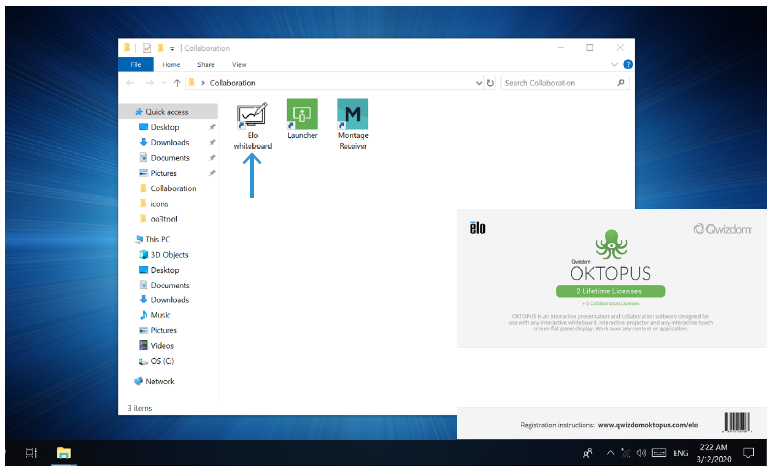

3. Registre a Licença Qwizdom Oktopus (software de quadro branco)

A. Abra o aplicativo Elo Whiteboard encontrado na pasta Colaboração na área de trabalho.

B. Siga as instruções na tela.

C. Use o cartão de licença salvo da caixa do kit de huddle.

D. O guia do usuário Oktopus pode ser encontrado em https://qwizdomoktopus.com/user-guide

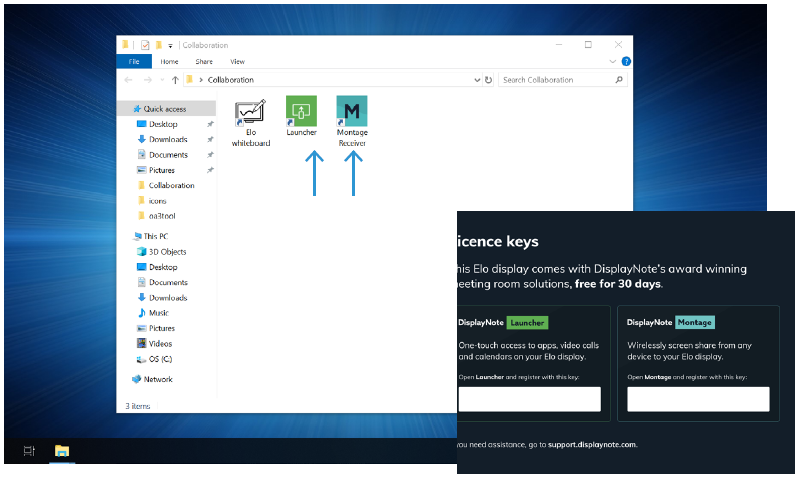

4. Registre as Licenças DisplayNote Montage e Launcher
(Apresentação Sem Fio e Organizador de Aplicativos de Reunião)

A. Abra os aplicativos DisplayNote encontrados na pasta Colaboração na área de trabalho.

B. Siga as instruções na tela.

C. Use o cartão de licença salvo da caixa do kit de huddle.

D. Configure o Launcher para incluir os aplicativos desejados, com instruções encontradas em
https://www.displaynote.com/solutions/launcher

E. Informações sobre Montage podem ser encontradas em
https://www.displaynote.com/solutions/montage

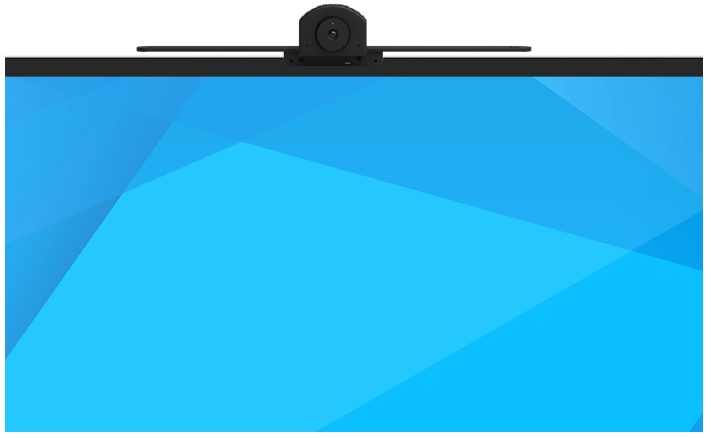

5. Complete a Configuração da Câmera de Conferência

A. Inicie seu software de reunião e habilite a câmera no software de reunião.

B. O indicador de atividade verde se acenderá sempre que a webcam estiver em uso.

C. Se montada na parte superior ou inferior, deslize a câmera para a esquerda/direita e incline conforme necessário para a área de visualização desejada.

D. Se montada ao lado, deslize a câmera para cima/baixo e incline-a para centralizar conforme necessário para a área de visualização desejada.

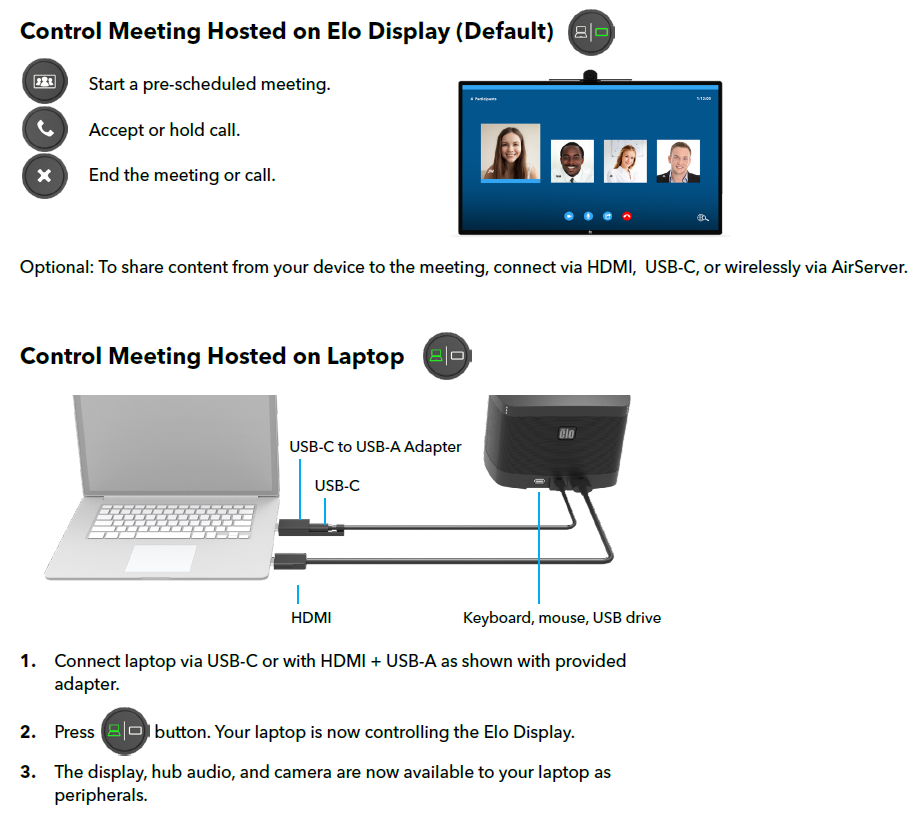

6. Configuração do Hub Elo

A. Por favor, certifique-se de que seu software de reunião esteja aberto para habilitar todas as funcionalidades do Hub Elo.

B. Use os botões na parte superior do Hub Elo para iniciar, parar e silenciar a reunião



Baixe uma versão .pdf do QIG acima AQUI
