Este artigo fornece informações sobre como instalar o Kit de Conferência Elo

Guia Rápido de Instalação de Hardware do Kit de Conferência Elo

O que está incluído

• Câmera de Conferência
• Módulo Computador i5 com Windows 10 e Aplicações
• 2x Estiló ativo 2x Estiló passivo
• Cartões de Licença de Software da Bandeja de Estiló
• Elo Hub

Outros Acessórios
Módulo Computador - 4x parafusos M6x50, 4x parafusos M8x50, 4x Espaciadores | Bandeja de Estiló - 2x parafusos de dedo | Câmera de Conferência - 2x parafusos de dedo | Elo Hub - Guia de Referência, Placa Receptora com 4x parafusos, 2x capas de bandeja de acoplamento com 3x parafusos, Cabo CAT6 de 5 metros, 1x Cabo HDMI, 1x Cabo USB C & adaptador Tipo C para A, 2x Suporte de Bloqueio de Cabo com 2x Parafusos

O que é necessário
Display Elo compatível, suporte de parede ou base com VESA de 600x600 ou 400x400, chave de fenda Philips curta

Passos de Instalação do Hardware
Nota: Leia o guia completo antes de começar a instalação para planejar a localização de montagem, roteamento de cabos e posicionamento do hub. A Elo oferece recomendações sobre como planejar a montagem do display, roteamento de cabos, localização da câmera e posicionamento da mesa de conferência no Guia de Soluções de Colaboração Elo disponível online em www.elotouch.com
Escaneie o código QR para visualizar o site:

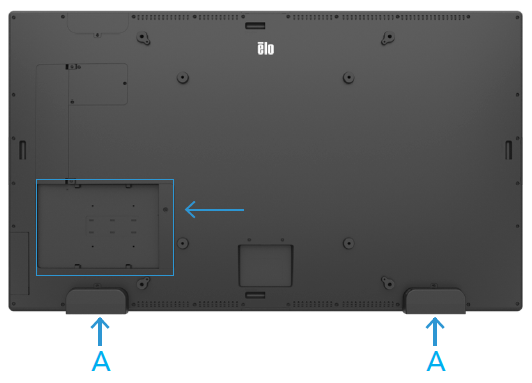

1. Instalar o Módulo Computador Elo (ECM)

C. Desembale o ECM da caixa do kit de reunião. (Certifique-se de guardar os dois cartões de licença incluídos.)

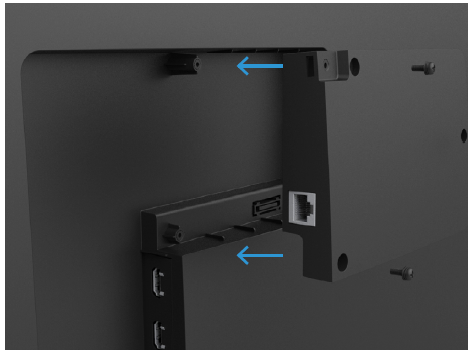

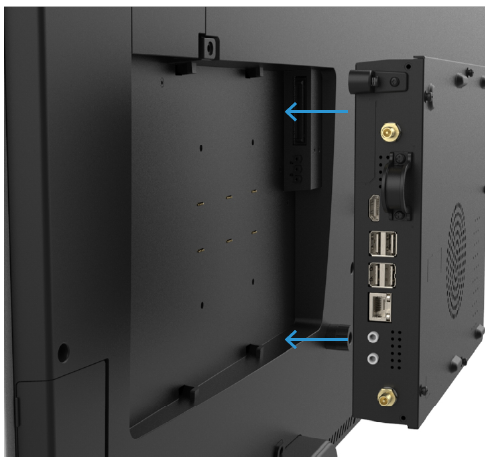

D. Coloque o ECM sobre os guias na parte traseira do display e deslize o ECM para trás para encaixar o conector.

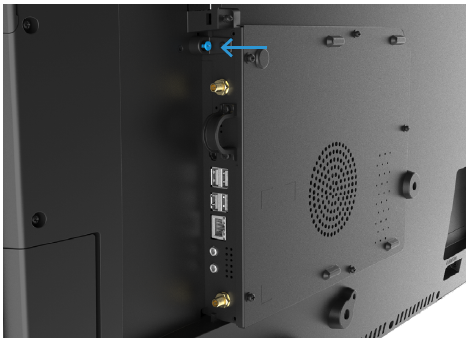

E. Aperte o parafuso de segurança na parte frontal do ECM.



2. Instalar a Placa Receptora do Elo Hub

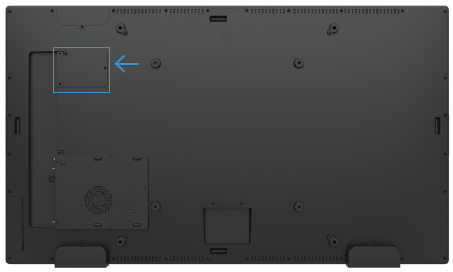

A. Remova os três parafusos da tampa em branco da placa receptora na parte de trás do display e descarte a tampa.



B. Desembale a Placa Receptora, novas capas e parafusos para as Placas Receptoras 5553 e 6553 da caixa do kit de conferência.

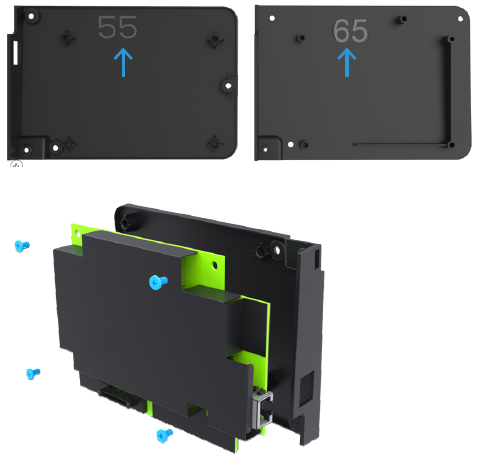

C. Selecione uma nova capa para a placa receptora para o display 5553L ou 6553L e monte a Placa Receptora a ela com os parafusos fornecidos. Use a capa marcada "55" para o 5553L e a capa marcada "65" para o 6553L.



D. Conecte a placa receptora (com a capa anexada) ao conector de acoplamento no display. Fixe a capa da placa receptora com os três parafusos.



3. Instalar a Câmera de Conferência

A. Desembale a Câmera de Conferência da caixa do Kit de Conferência.

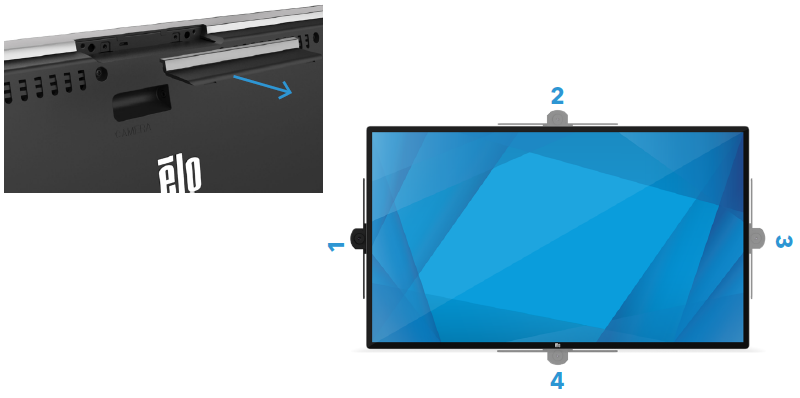

B. Escolha um local de montagem - em cima, em baixo ou em qualquer lado. NOTA: Se estiver montando a câmera na parte inferior do display, instale a câmera após a montagem na parede. Também não é possível usar a bandeja de estiló nesta configuração.

C. Remova a tampa da porta Elo Edge Connect™ do local escolhido.



D. Conecte a câmera de conferência na porta Elo Edge Connect. Certifique-se de que o conector USB da câmera esteja alinhado com o conector no display IDS.

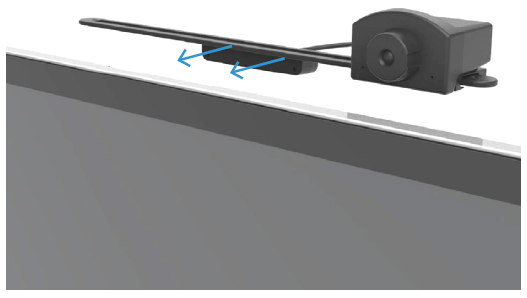

E. Prenda a câmera ao display inserindo e apertando os parafusos longos nas laterais.

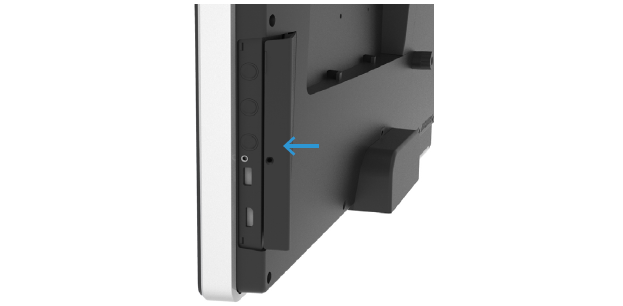

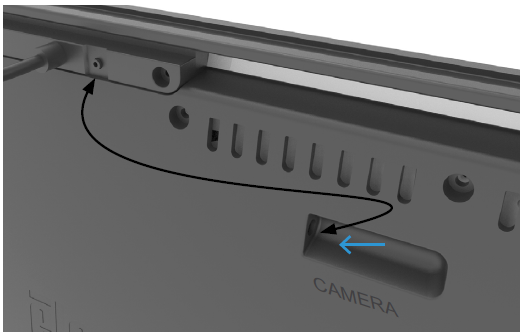

F. Conecte o cabo do conector de saída de 2,5 mm entre a câmera e a conexão mais próxima rotulada como “CAMERA” na parte de trás do display IDS.

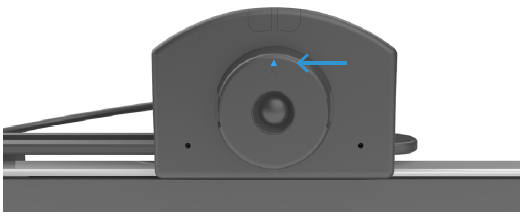

G. Certifique-se de que o sensor de imagem esteja orientado de modo que a seta aponte para cima, girando no sentido horário ou anti-horário conforme necessário. (Para montagem inferior, a seta deve apontar para baixo)



4. Instalar a Bandeja de Estiló

A. Desembale a bandeja de estiló da caixa do kit de reunião.



B. Remova a tampa da porta Elo Edge ConnectTM inferior.

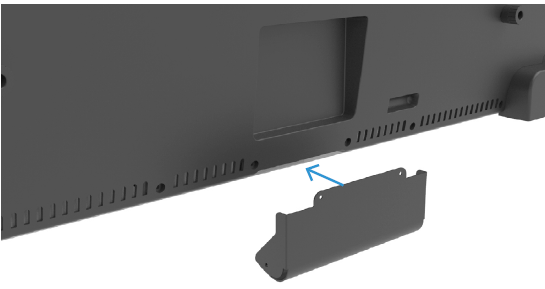

C. Prenda a bandeja de estiló ao display inserindo e apertando os parafusos de dedo da bandeja de estiló em ambos os lados do suporte.

D. Coloque o estiló para uso na bandeja. (Use estiló ativo para displays PCAP e estiló passivo para displays IR.)

5. Montar o Display Interativo

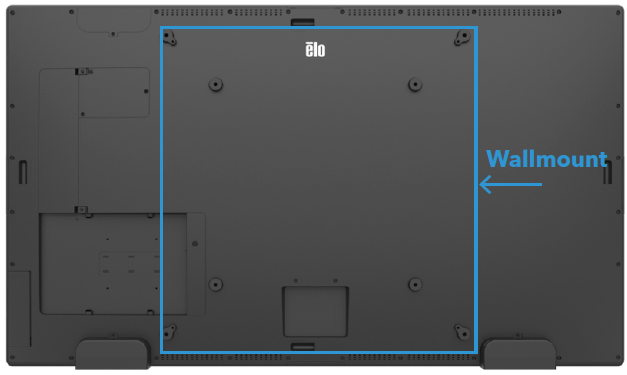

A. Monte o display na parede usando o suporte de parede de baixo perfil da Elo ou suporte de parede de terceiros seguindo as instruções fornecidas com o suporte. (Alguns sistemas de montagem de terceiros podem exigir espaçadores de 15 mm e parafusos de montagem mais longos (M6x50 mm ou M8x50 mm) incluídos no kit de reunião para evitar interferência com o ECM.)



6. Instalar o Elo Hub™

A. Desembale o hub de conferência e acessórios do kit de conferência.
NOTA: Um único cabo CAT6 é fornecido para conexão direta do hub ao display. Hardware adicional de interconexão CAT6 pode ser adicionado conforme necessário (veja o Manual do Usuário do Elo Hub para exemplos). O comprimento total do roteamento do cabo não deve exceder 35 metros.

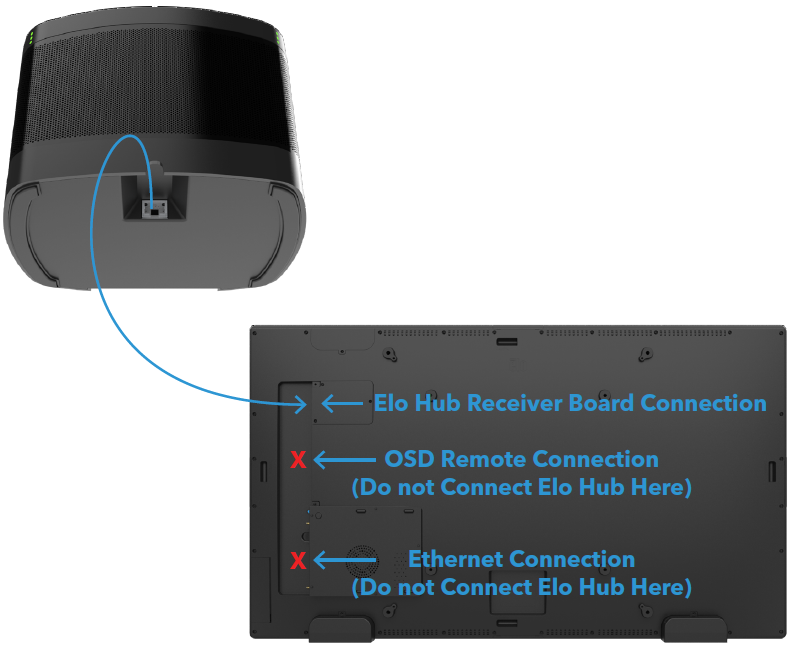

B. Conecte uma extremidade do cabo CAT6 à placa receptora do Elo Hub no display.

C. Roteie o cabo CAT6 para o Elo Hub colocado na mesa e conecte.

D. Conecte os cabos HDMI e USB-C fornecidos ao Elo Hub e fixe os suportes de bloqueio com parafusos para garantir que os cabos estejam seguros no Elo Hub. Os cabos são usados para a conexão de dispositivos.



7. Conectar Cabos e Acionar o Sistema

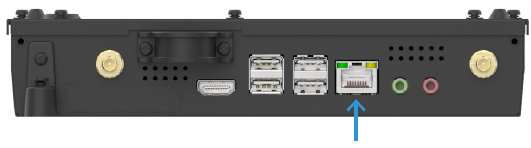

A. Conecte um cabo ethernet ao ECM para internet (Recomendado). Para conexão sem fio, instale as antenas WiFi no ECM.

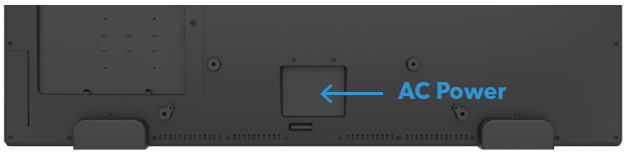

B. Conecte o cabo de energia AC encontrado na caixa de acessórios do display Elo.



C. Abra a tampa lateral do display e acione o sistema.




Faça o download de uma versão .pdf do guia rápido acima AQUI

Para o artigo do guia de instalação rápida de software, consulte aqui.
