Configurando o Scanner de Código de Barras 2D Honeywell N3680 / 1ª Geração (E926356) para Modo de Apresentação e Teclado

Público: Público / Clientes Elo, Técnicos de Campo & Integradores de PDV

Tipo de Artigo: Configuração de Hardware, Configuração & Guia de Programação de Código de Barras

O Honeywell N3680 2D Barcode Scan Engine (Scanner de Código de Barras 2D de 1ª Geração, P/N: E926356) está integrado em vários modelos Elo PayPoint® Plus for Windows.

Números de Peças Aplicáveis do PayPoint Plus

Configurando o Modo de Apresentação (Gatilho de Movimento Automático)

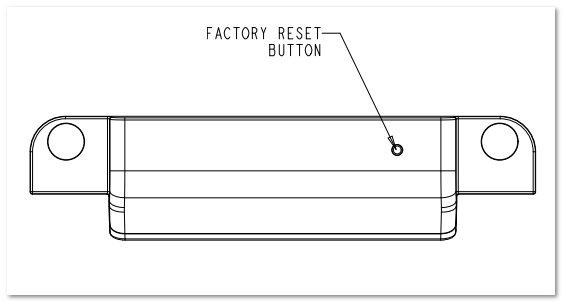

Se os LEDs de iluminação do scanner de código de barras não se ativam ou se o motor parece sem energia ao apresentar um código de barras, o motor de escaneamento pode estar configurado para o modo de gatilho manual. Para acionar o scanner manualmente enquanto não configurado, pressione o Botão de Reset de Fábrica / Gatilho localizado na carcaça do módulo do scanner:

Para habilitar a digitalização automática sem as mãos, escaneie o código de barras primário do Modo de Apresentação abaixo. Se o scanner não se iluminar automaticamente ao detectar movimento, escaneie o código de configuração secundário:

Opção 1: Código de Barras Primário do Modo de Apresentação

Opção 2: Código de Barras Secundário do Modo de Apresentação

Configurando o Modo de Emulação de Teclado USB HID

Se o motor de escaneamento iluminar e emitir um sinal sonoro ao decodificar um código de barras, mas não passar dados de texto para o seu software de Ponto de Venda, escaneie o código de barras de configuração do Modo de Teclado USB abaixo:

Passo a Passo de Testes & Verificação

1. Abra o Bloco de Notas do Windows (ou qualquer editor de texto padrão).
2. Clique dentro da janela de texto em branco do Bloco de Notas para garantir que o cursor de texto ativo esteja focado.
3. Apresente qualquer UPC 1D ou código QR 2D padrão na frente da janela de escaneamento do PayPoint Plus. Os caracteres decodificados devem aparecer diretamente no editor de texto.

Artigos & Documentação Relacionados

• Guia de Instalação do Scanner de Código de Barras 2D de 1ª Geração (E926356)
