Guia de Configuração do Scanner de Código de Barras 2D Elo/Zebra
Este guia abrangente cobre o comportamento padrão, configuração e solução de problemas para os Scanners de Código de Barras 2D Elo/Zebra, Modelos SE4720 e SE4107.
Scanners de Código de Barras Suportados
- E384627 - Scanner de Código de Barras 2D Elo Edge Connect (4720) Preto
- E454122 - Scanner de Código de Barras 2D Elo Edge Connect (4720) Branco
- E245047 - Scanner de Código de Barras 2D Elo Edge Connect (4107) Preto
- E454318 - Scanner de Código de Barras 2D Elo Edge Connect (4107) Branco
Principais Diferenças em Resumo
Vantagens do SE4720
✅ Alcance de leitura ampliado - Até 30" (76,2 cm)
✅ Ângulo de visão horizontal mais amplo - 48°
✅ Melhor para aplicações de leitura a longa distância
Vantagens do SE4107
✅ Design mais compacto - 31% mais fino (1,05" vs 1,40")
✅ Peso mais leve - 31% mais leve (0,049 lbs vs 0,071 lbs)
✅ Maior resolução - 1280 x 960
✅ Ângulo de visão vertical mais amplo - 33,5°
✅ Melhor para instalações com espaço restrito
Comportamento de Caixa
Quando você conecta seu scanner via USB pela primeira vez, você experimentará o seguinte:
Conexão Inicial
- O scanner emite três bipes audíveis para confirmar energia e inicialização bem-sucedida
-

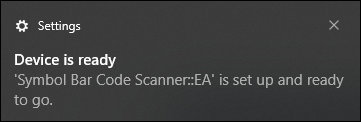

No PC com Windows, você pode ver uma notificação na barra de tarefas inferior direita:
"Dispositivo pronto. Scanner de Código de Barras Symbol::EA está configurado e pronto para usar."
Indicadores Visuais

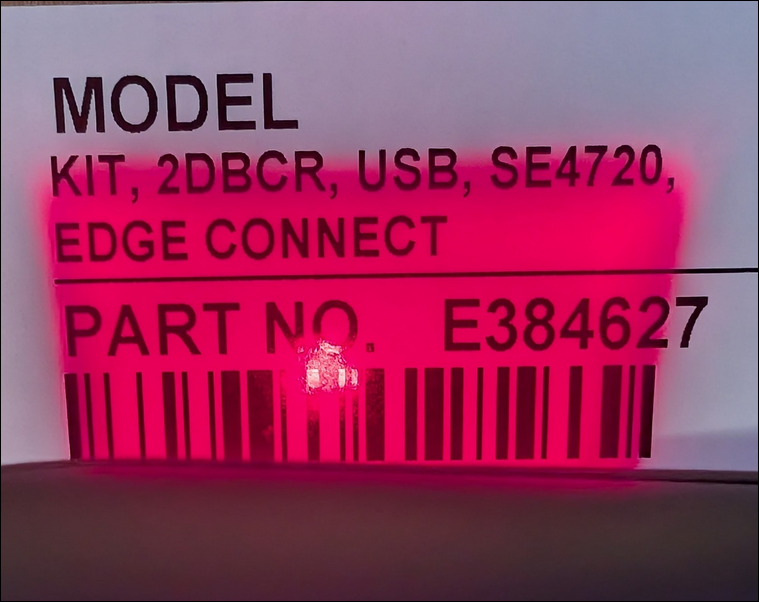

- O LED de iluminação vermelho do scanner SE4720 permanece constantemente aceso em um padrão trapezoidal

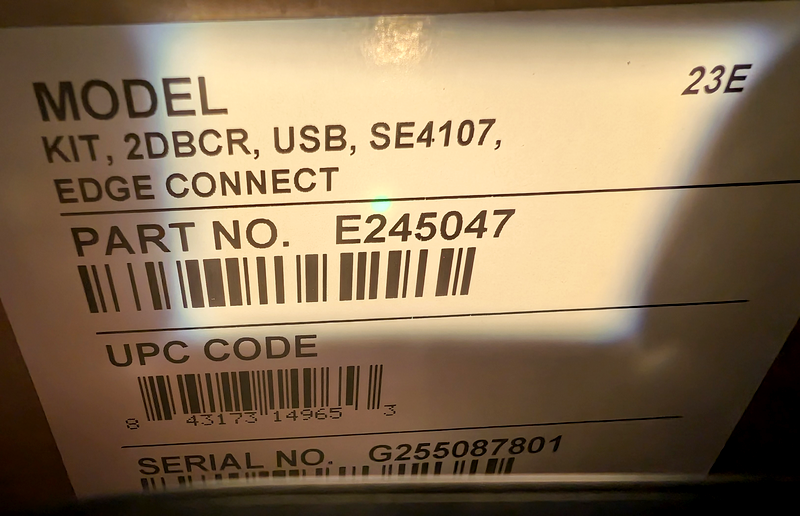

- O LED de iluminação branca do scanner SE4107 permanece constantemente aceso em um padrão trapezoidal
Operação de Leitura
- Quando há movimento ou um objeto passa na frente do sensor, o apontador a laser é ativado automaticamente
- Após a leitura bem-sucedida do código de barras, o scanner emite um bip audível
- Códigos de barras de configuração estão inclusos na QIG
Os códigos de barras acima estão incluídos no Guia de Instalação Rápida (QIG) que acompanha os Scanners de Código de Barras SE4720 e SE4107
Configurações de Fábrica
SNAPI com Interface de Imagem
Tanto o SE4720 quanto o SE4107 vêm configurados de fábrica para usar SNAPI (Symbol Native API) via USB. Este protocolo avançado permite:
- Transmissão de dados de código de barras
- Acesso a captura de imagem e recursos de diagnóstico
- Gerenciamento de configuração e firmware através das ferramentas de software da Zebra
Nota: SNAPI requer drivers da Zebra ou o SDK do Scanner Zebra instalados no sistema anfitrião. Sem esse suporte, os dados de código de barras não aparecerão em campos de texto, como Bloco de Notas ou caixas de entrada de navegadores.
Modo de Apresentação
No Modo de Apresentação, o scanner opera sem as mãos:
- Ativa automaticamente o apontador e a iluminação ao detectar movimento ou um código de barras
- Nenhum pressionamento de gatilho ou comando de software é necessário
- Ideal para aplicações sem as mãos, incluindo quiosques, montagens fixas ou instalações em balcões
Usando o Modo de Emulação de Teclado
Se o seu sistema não suportar o protocolo SNAPI, você pode alternar para o Modo de Emulação de Teclado USB HID para fazer os dados do código de barras aparecerem em campos de texto abertos.
Passos de Configuração
- Localize o Guia de Instalação Rápida (QIG) incluído com o seu scanner Elo/Zebra
- Escaneie apenas o código de barras rotulado "USB Keyboard HID" no guia
- Não escaneie nenhum código de barras adicional no QIG
Esta configuração converte o scanner para se comportar como um teclado USB padrão, enviando os dados do código de barras escaneados como pressionamentos de tecla.
Nota: Para configurar o SE4720 ou SE4107 para o Modo de Emulação HID do Teclado, habilite o Modo de Apresentação e adicione automaticamente um pressionamento de tecla Enter após cada leitura, você pode escanear os rótulos de código de barras personalizados anexados a este artigo ou usar o 123Scan para enviar os arquivos de configuração personalizados também anexados a este artigo.
Restaurando Configurações de Fábrica
Para retornar o scanner à sua configuração original:
- Abra o Guia de Instalação Rápida (QIG)
- Escaneie o código de barras "Restore Defaults" fornecido no guia
Isso irá redefinir todas as configurações, incluindo a interface de comunicação e o modo, para o estado de fábrica original.
Usando a Ferramenta 123Scan da Zebra
Reconhecimento do Modelo do Scanner
Ao configurar com a ferramenta 123Scan da Zebra:

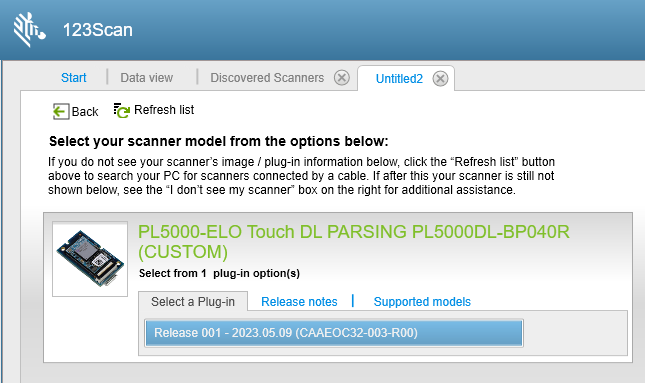

- O SE4720 aparecerá como Modelo: PL500DL (não SE4720)

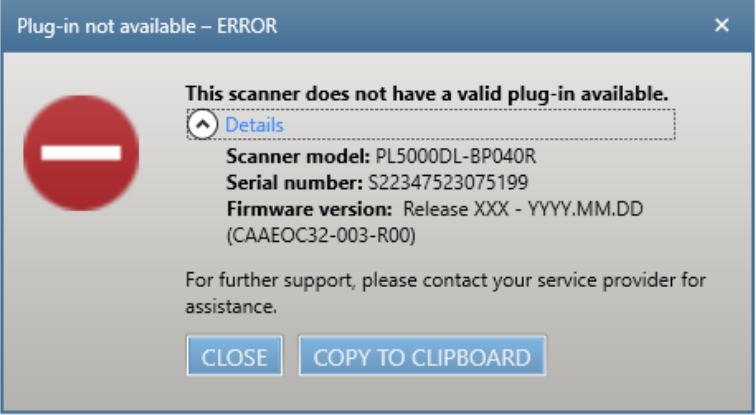

- Você pode receber um erro informando "Este scanner não tem um plug-in válido disponível."
- Se o erro acima for recebido, visite o seguinte artigo: Por que estou recebendo o erro "Plug-in do Scanner de Código de Barras não disponível" com os Scanners SE4720?

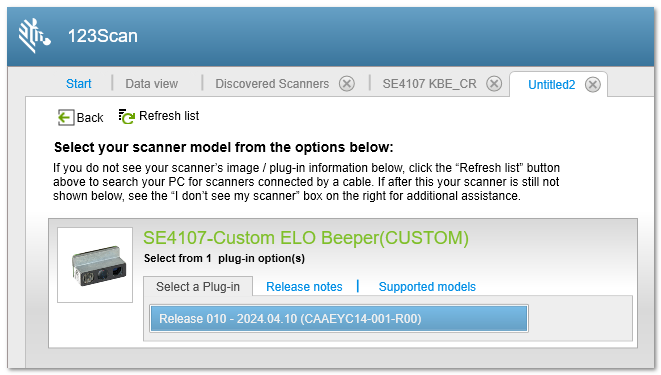

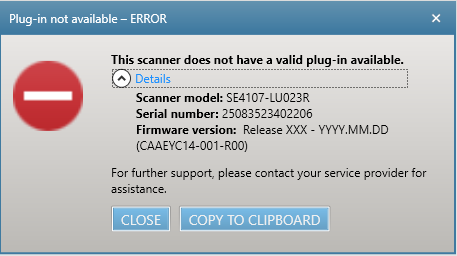

- O SE4107 aparecerá como SE4107, mas também pode exibir uma mensagem de erro: "Este scanner não tem um plug-in válido disponível."
- Se o erro acima for recebido, visite o seguinte artigo: Por que estou recebendo o erro "Este scanner não tem um plug-in válido disponível" com os Scanners SE4107?
Versão do Software
Certifique-se de estar usando a versão mais recente do 123Scan para reconhecimento e configuração adequados.
Versão mais recente: v6.00.0036 (lançada em outubro de 2025)
