Usando um Elo ECMG4 como Módulo de Computador Autônomo

Este artigo explica como operar um Elo ECMG4 independentemente de um display IDS. Isso permite conectá-lo ao ECMG4 a qualquer monitor com entrada HDMI para testes, encenação ou provisionamento.

Hardware Necessário

• Módulo de Computador Elo ECMG4: https://www.elotouch.com/accessories-ecmg4.html
• Monitor com HDMI (exemplo usado neste guia: Monitor Elo 1099L Outdoor Open Frame)
• Cabo Adaptador C14 0.35M para Módulos de Computador Elo – Elo P/N: E766781
• Cabo de Alimentação C13 da América do Norte com 1.8m (6 pés) – Elo P/N: E593865
  • Alternativamente, você pode usar um cabo de energia C13 de terceiros, como este da Tripp Lite.
• Cabo HDMI exemplo aqui.
• Cabo USB para toque (requerido apenas ao conectar a um monitor sensível ao toque) exemplo aqui.
• Régua de energia com interruptor liga/desliga – Elo P/N: E765397
  • Alternativamente, você pode usar uma régua de energia de terceiros com interruptor liga/desliga, como esta da Tripp Lite.

Passos de Conexão

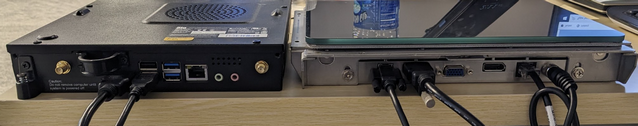

1. Conecte o cabo HDMI entre o monitor e o ECMG4. Se estiver usando um monitor sensível ao toque, também conecte o cabo USB para toque.

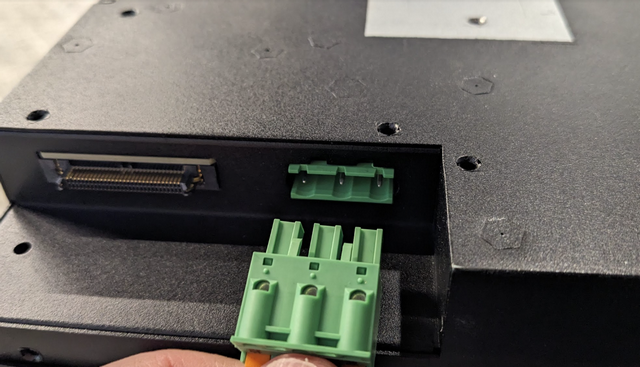

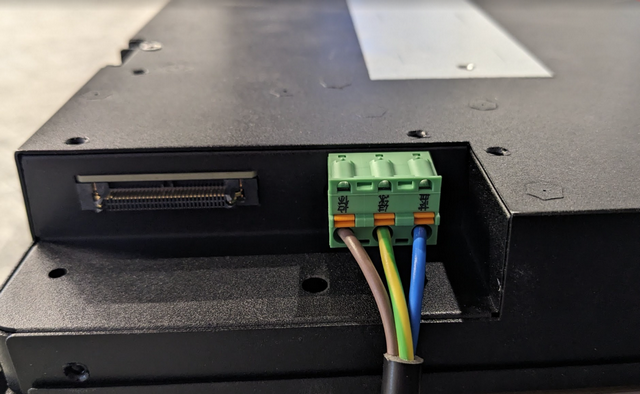

2. Conecte o Cabo Adaptador C14 0.35M ao módulo de computador ECMG4.

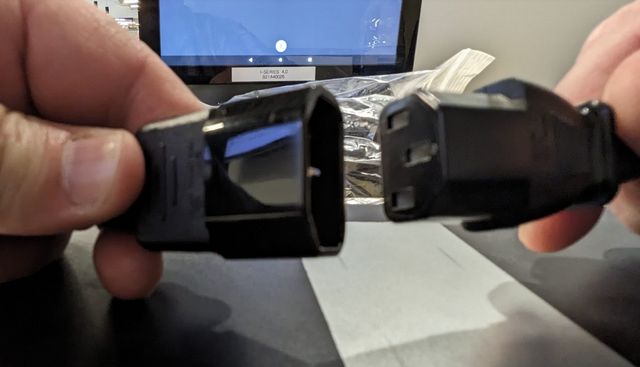

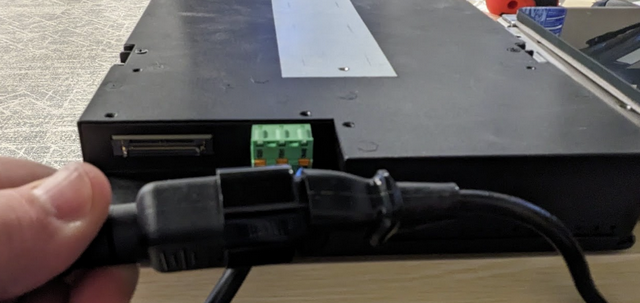

3. Conecte o cabo de energia C13 à conexão C14 no cabo adaptador.




4. Aplique energia conectando o cabo de energia C13 a uma régua de energia com interruptor ou tomada comutável.

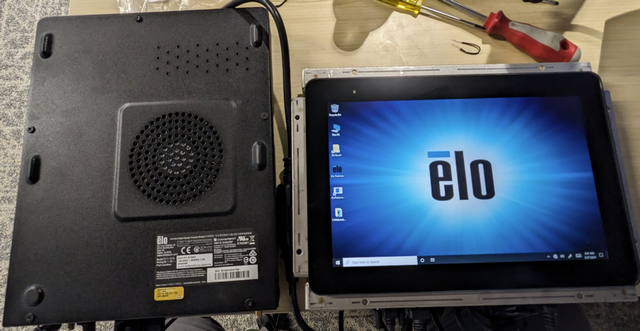

5. Verifique se a saída de vídeo aparece no monitor e se o sistema começa a inicializar.



Alterar Configurações de Energia no BIOS

Para garantir que o ECMG4 ligue automaticamente quando a energia CA for aplicada, altere a configuração de BIOS abaixo.

1. Entre no BIOS do sistema pressionando a tecla DEL em um teclado conectado durante a inicialização.

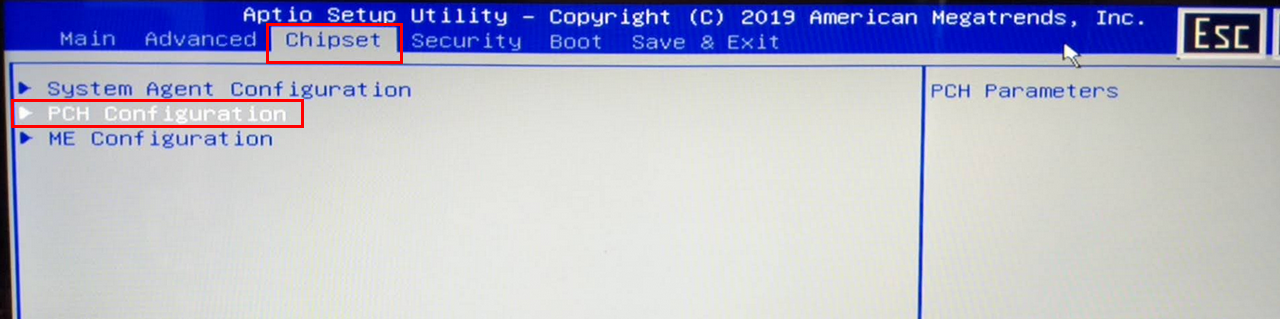

2. Navegue até Chipset, depois Configuração do Chipset PCH.

   Configuração do Chipset PCH" width="1280" height="319" /

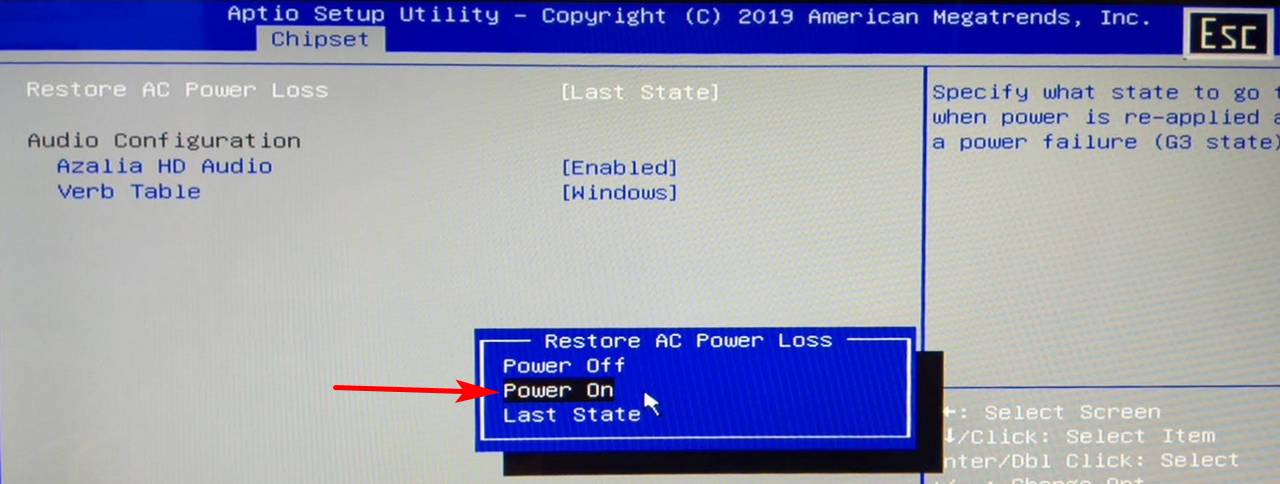

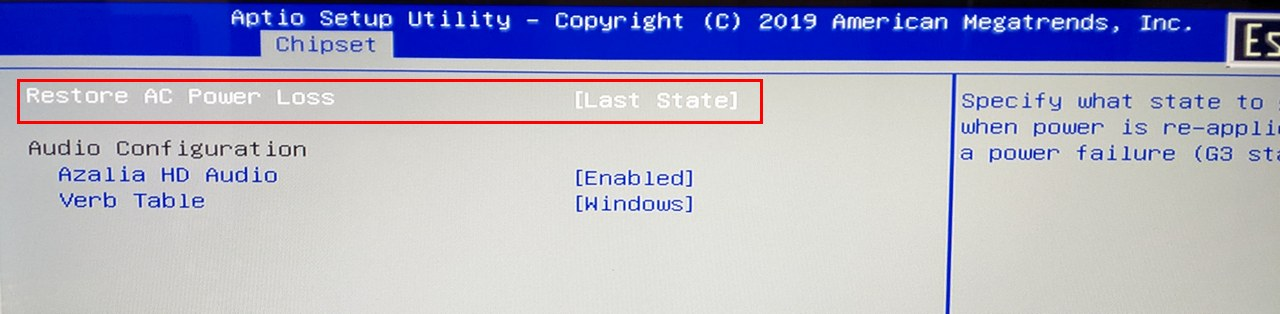

3. Localize Restaurar Perda de Energia AC. Por padrão, isso é definido como Último Estado. Altere para Ligar.

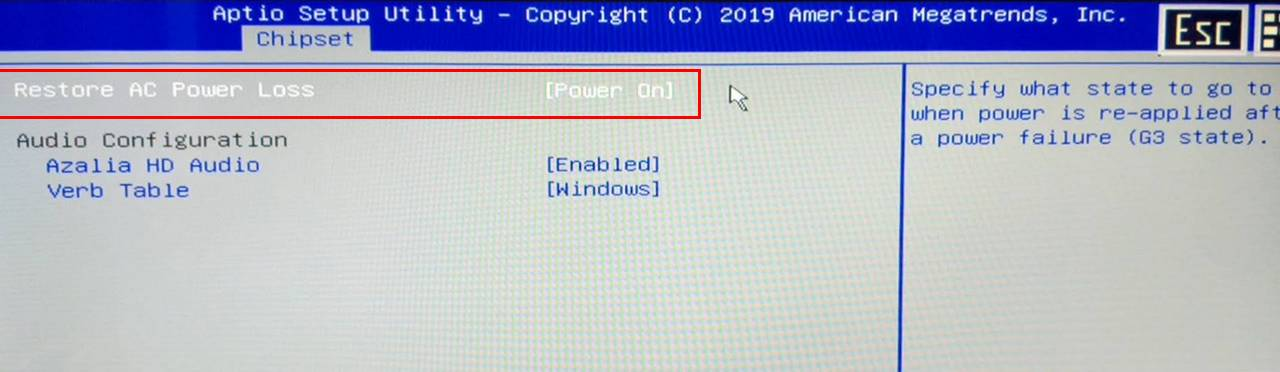

   Necessário: Defina Restaurar Perda de Energia AC para Ligar para que o ECMG4 inicie automaticamente sempre que a energia for aplicada.






4. Salve as alterações e saia do BIOS. O ECMG4 agora deve iniciar automaticamente quando a energia CA for aplicada.
