Como Atualizar (Flashear) BIOS no Elo ECMG4 com BIOS H110
Baixe o pacote BIOS mais recente do ECMG4-H110 na página de firmware do suporte Elo:
- Não desligue, desconecte ou reinicie o sistema durante a atualização da BIOS. Interromper o processo pode danificar permanentemente a placa do sistema.
- Use apenas arquivos BIOS destinados ao Elo ECMG4-H110. Instalar a BIOS errada pode tornar o sistema inutilizável.
- Conecte o sistema a uma fonte de energia estável.
- Use uma unidade USB formatada como FAT32.
- Copie os arquivos para o diretório raiz da unidade USB (não dentro de pastas).
- Se estiver atualizando no Windows, feche todos os aplicativos primeiro.
Visão Geral

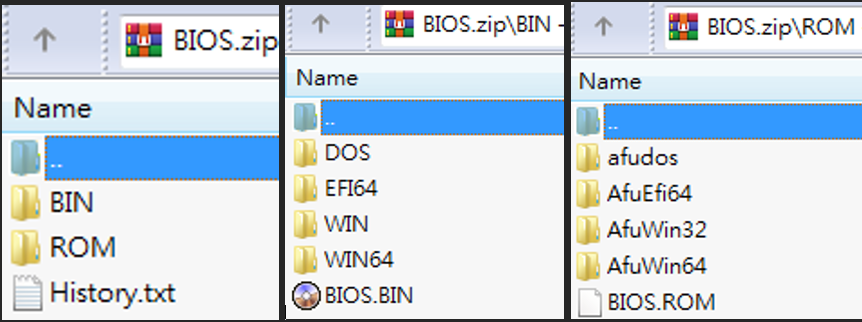

O pacote BIOS inclui tipicamente dois tipos de atualização:
- ROM = Somente BIOS do sistema
- BIN = Pacote completo de BIOS (inclui BIOS do sistema e Intel Management Engine)
Opção 1: Atualização da BIOS ROM
Método A: Atualizar ROM usando UEFI Shell (USB)

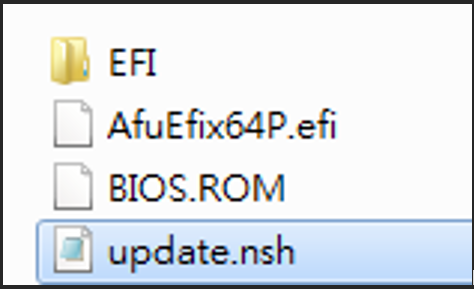

- Copie o arquivo BIOS ROM e as utilidades de flash para o diretório raiz de uma unidade USB.
- Insira a unidade USB no ECMG4-H110.

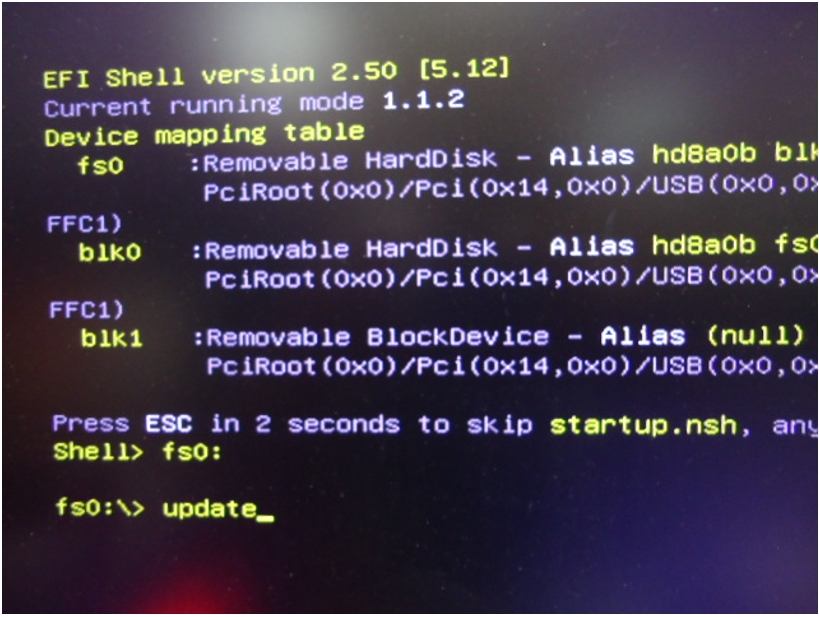

- Inicie o sistema a partir da unidade USB e entre no UEFI Shell.
- No prompt, execute:
update
Aguarde a conclusão da atualização, e reinicie o sistema.

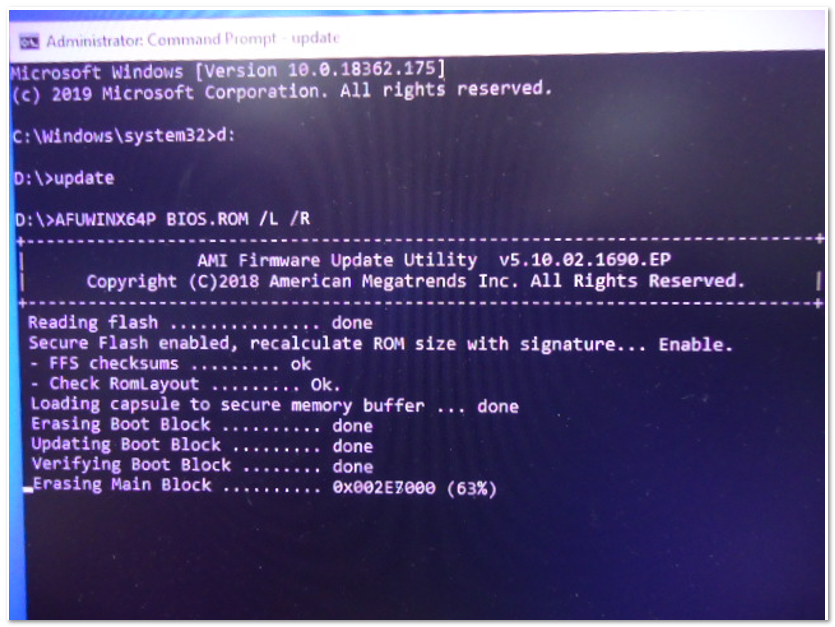

Método B: Atualizar ROM no Windows (64 bits)

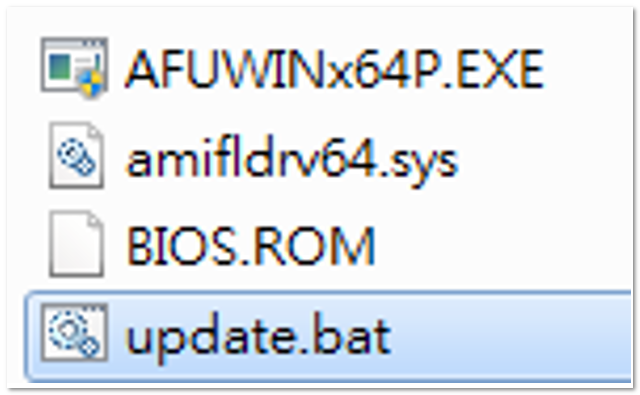

- Copie o arquivo BIOS ROM e as utilidades de flash para o diretório raiz de uma unidade USB.

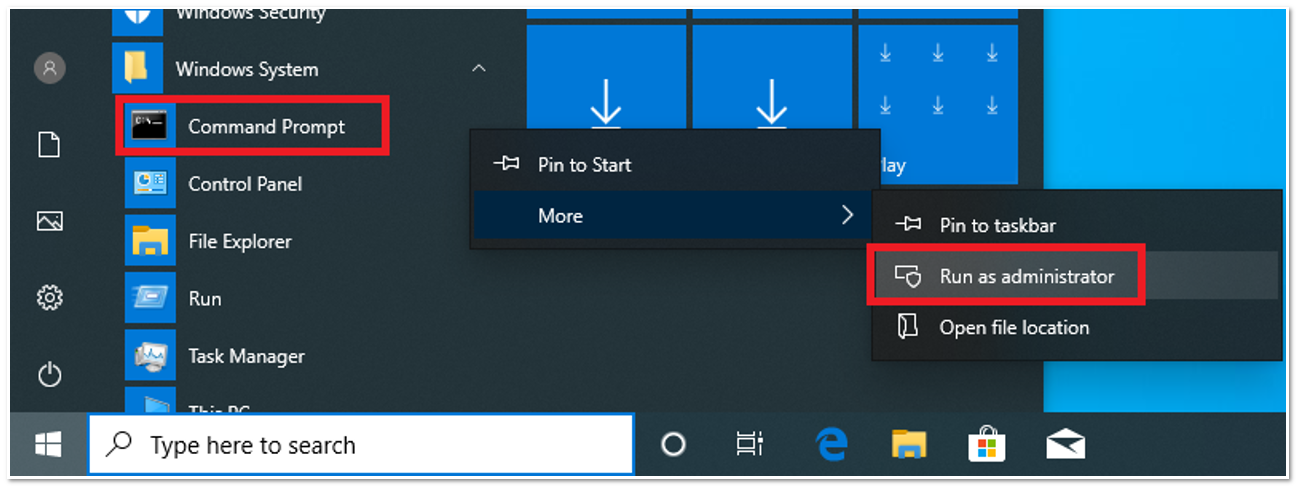

- No Windows, abra o Prompt de Comando como Administrador.
- Execute o script de atualização ROM:
update
Aguarde a conclusão da atualização, e reinicie o sistema.
Opção 2: Atualização da BIOS BIN (BIOS Completo + ME)
Antes de flashear uma BIOS BIN, você deve desabilitar ME Control no BIOS. Se o ME Control não estiver desabilitado, a atualização BIN pode falhar ou ficar corrompida.

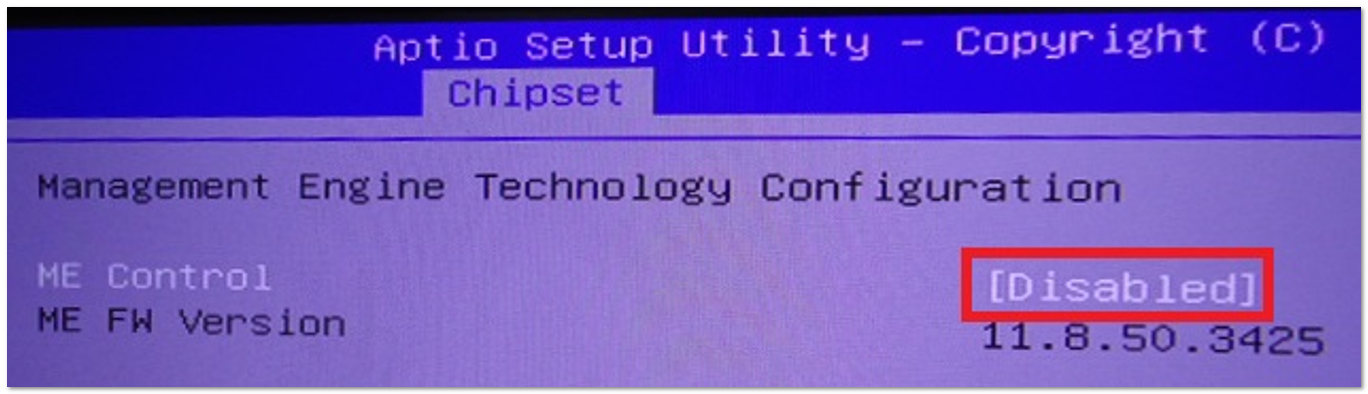

Passo 1: Desabilitar ME Control (obrigatório)
- Entre na Configuração do BIOS.
- Localize ME Control.
- Defina ME Control como Desabilitado.
- Salve as alterações e saia do BIOS.
Método A: Atualizar BIN usando UEFI Shell (USB)

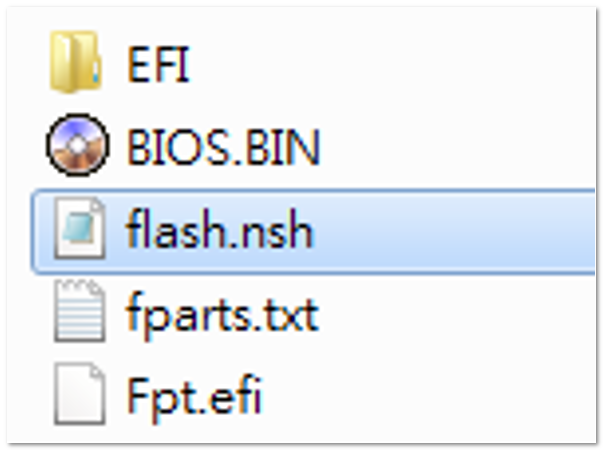

- Copie o arquivo BIOS BIN e as utilidades de flash para o diretório raiz de uma unidade USB.
- Insira a unidade USB no ECMG4-H110.

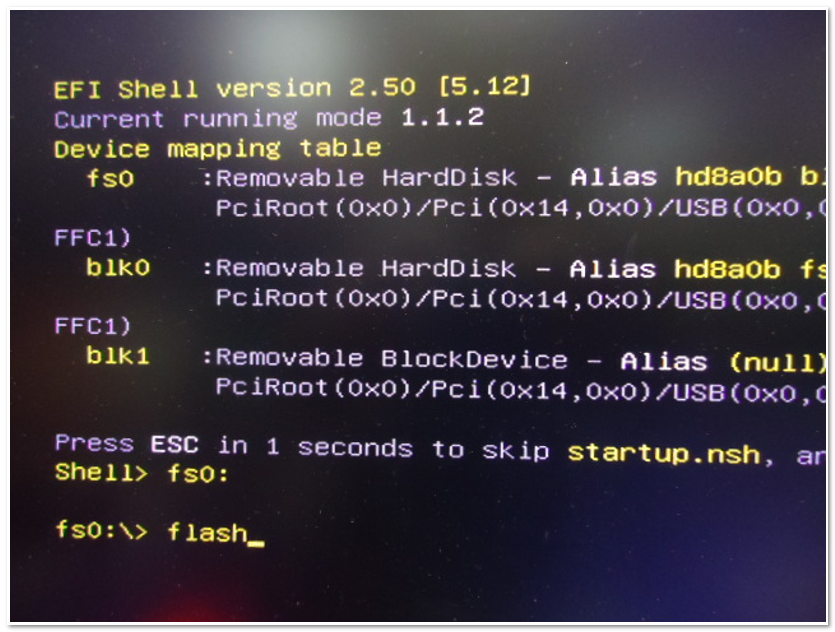

- Inicie o sistema a partir da unidade USB e entre no UEFI Shell.
- No prompt, execute:
flash
Aguarde a conclusão da atualização, e reinicie o sistema.

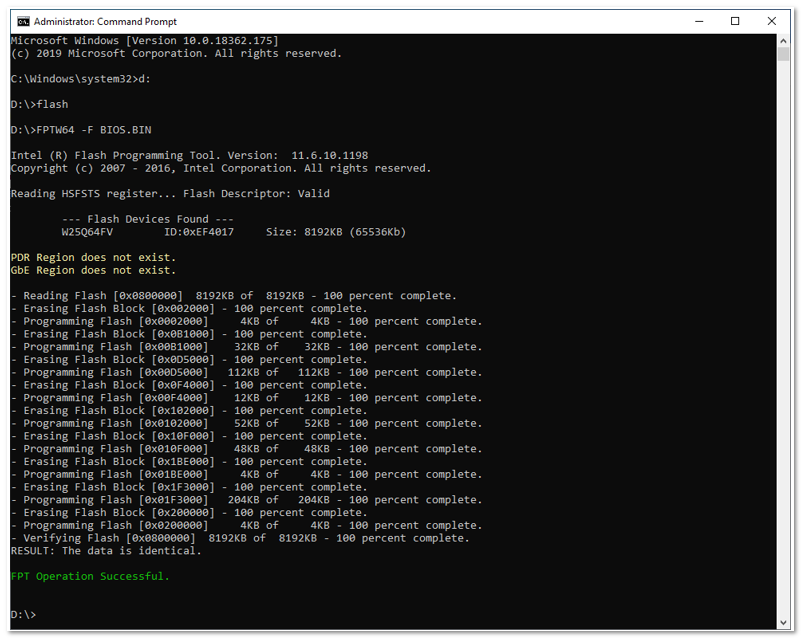

Método B: Atualizar BIN no Windows (64 bits)

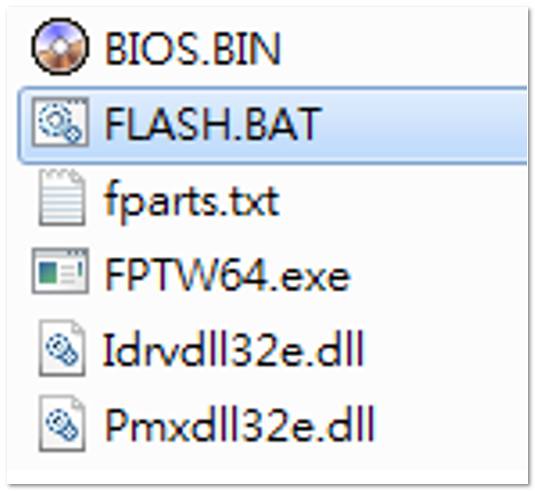

- Copie o arquivo BIOS BIN e as utilidades de flash para o diretório raiz de uma unidade USB.
- No Windows, abra o Prompt de Comando como Administrador.
- Execute o script de atualização BIN:
flash
Aguarde a conclusão da atualização, e reinicie o sistema.
Após a Atualização
- Reinicie o sistema quando a atualização for concluída.
- Entre na Configuração do BIOS para confirmar a nova versão da BIOS.
- Restaure quaisquer configurações personalizadas da BIOS, se necessário.
- Confirme que você usou o arquivo BIOS correto para o Elo ECMG4-H110.
- Para atualizações BIN, confirme que o ME Control está definido como Desabilitado.
- Confirme que todos os arquivos estão localizados no diretório raiz da unidade USB.
- Tente novamente usando o método alternativo (UEFI Shell vs Windows).
Se o problema persistir, entre em contato com o Suporte Técnico da Elo e forneça:
- Modelo: Elo ECMG4-H110
- Versão atual da BIOS
- Nome do arquivo da BIOS utilizado (ROM ou BIN)
- Método de atualização utilizado (UEFI Shell ou Windows)
