Este artigo descreve como montar a Alça Manual HS11 (P/N: E498250) em um Computador POS Móvel Elo M60.

Pré-requisitos

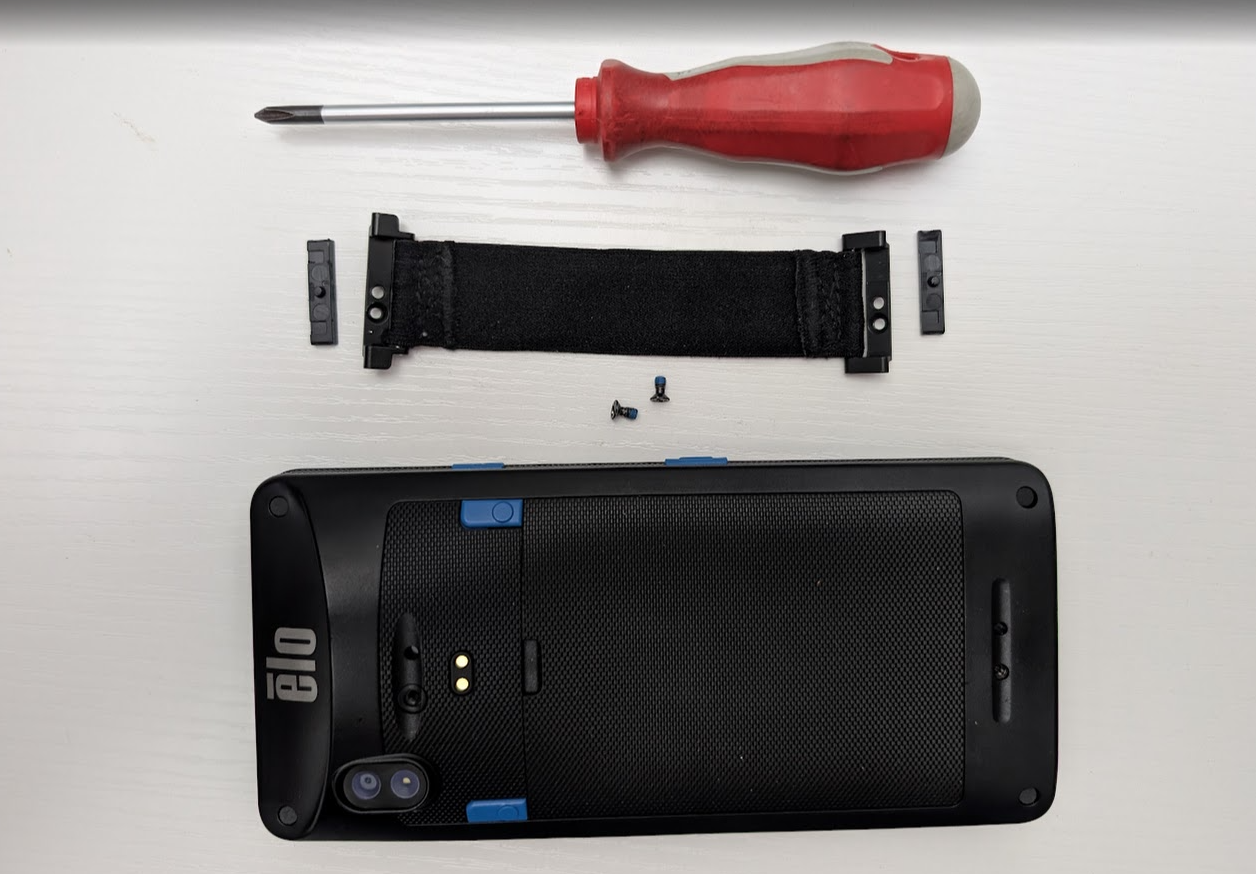

Antes de montar a alça manual, certifique-se de que possui o seguinte:

• Alça Manual HS11 (P/N: E498250): Página do Produto
• Computador POS Móvel Elo Pay M60: Página do Produto
• Chave de fenda Philips

Um Guia de Início Rápido também está incluído na caixa e pode ser visto aqui.

Montando a Alça Manual

Siga estes passos para instalar a Alça Manual HS11 no Elo Pay M60:

1. Coloque o M60 virado para baixo em uma superfície macia e protetora.

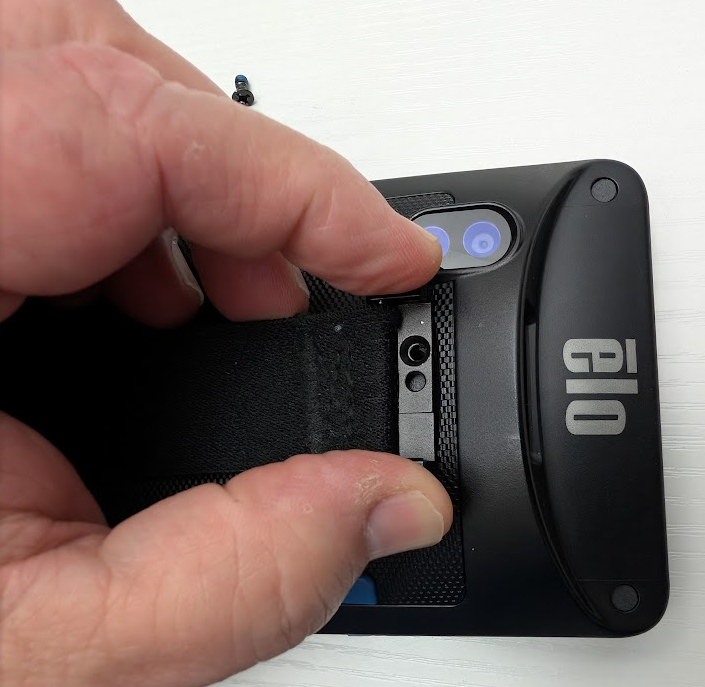

2. Alinhe e insira o pino da alça superior no orifício correspondente na parte traseira do M60.

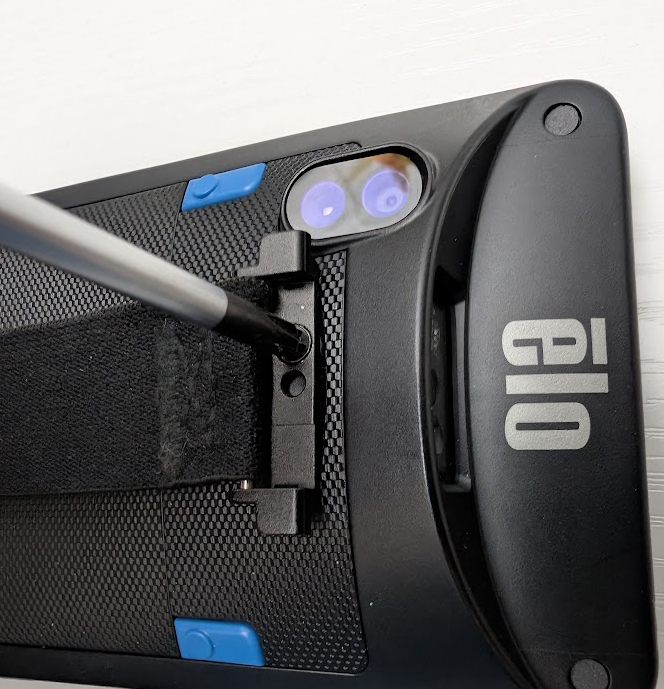

3. Fixe o pino apertando o parafuso no sentido horário. Não aperte demais.

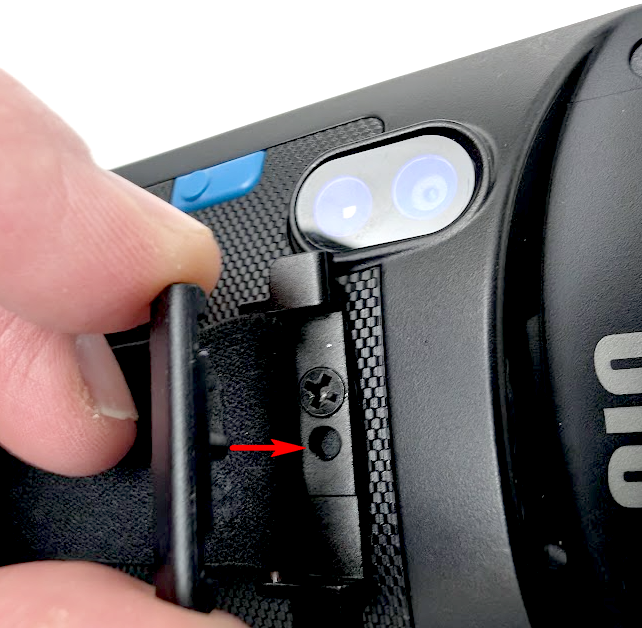

4. Alinhe o pino da capa da alça com o orifício na alça manual.

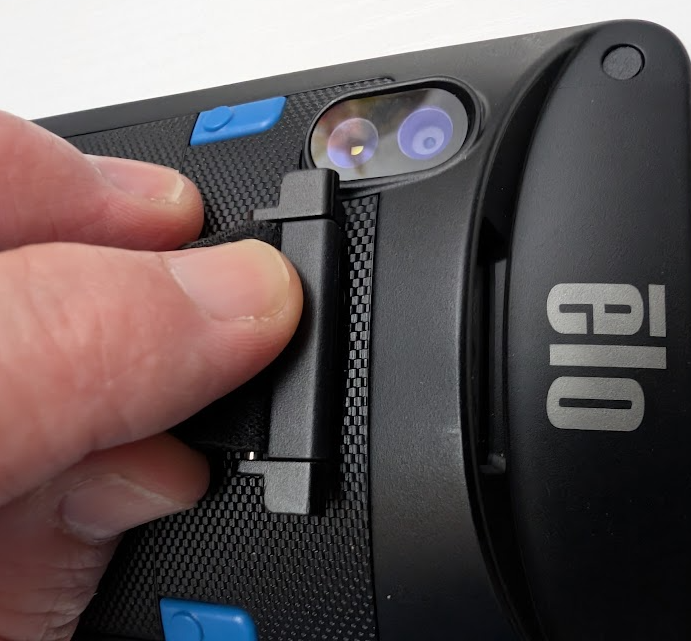

5. Pressione a capa da alça para baixo até que ela se encaixe no lugar.

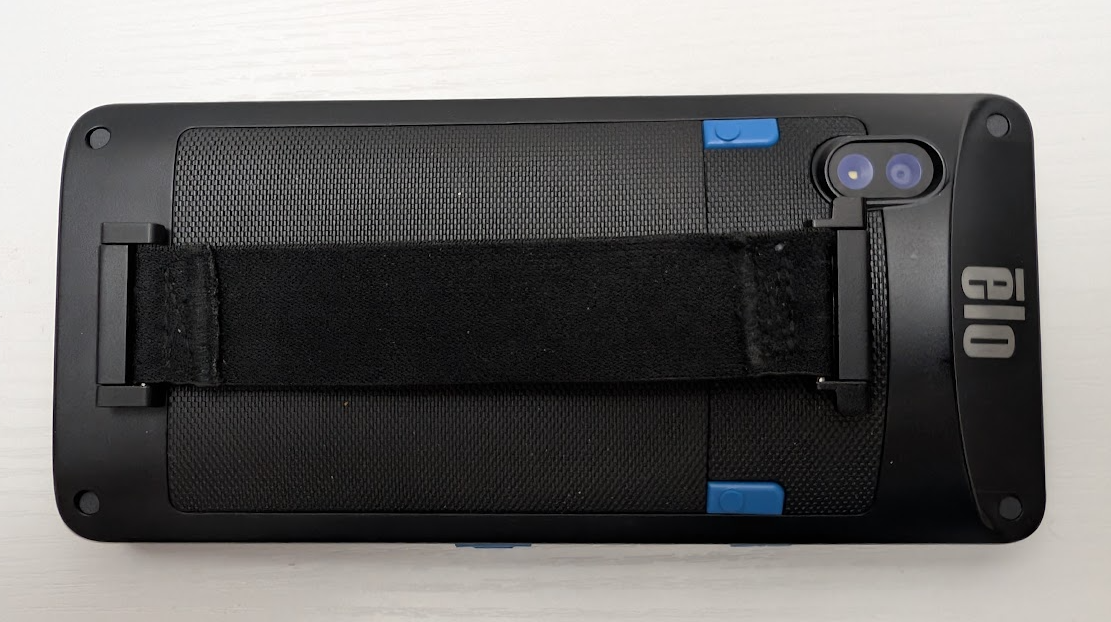

6. Repita os passos 2–5 para anexar a parte inferior da alça.
