Как установить драйвер MagTek MSR JPOS

В этой статье описывается пошаговая процедура установки, настройки и тестирования драйвера JavaPOS (JPOS) для считывателя магнитных полос MagTek (MSR) для систем Elo — теперь часть Zebra Technologies.

Необходимые инструменты

• Компьютер с Windows 7 или новее.
• Считыватель MagTek MSR в режиме HID с PID 002 или 011 (это стандартные PID для режима HID).
• Приложение MagTek USB MSR (используйте этот инструмент, чтобы при необходимости изменить режим считывателя на HID и проверить PID).
• Пакет драйвера MagTek JPOS для USB HID Swipe Readers.

Процедура установки

1. Скачайте и распакуйте пакет драйвера JPOS для USB HID Swipe Readers на вашем локальном диске.
2. Дважды щелкните на извлеченном 99510116-116.zip установочном файле, чтобы запустить мастер установки.

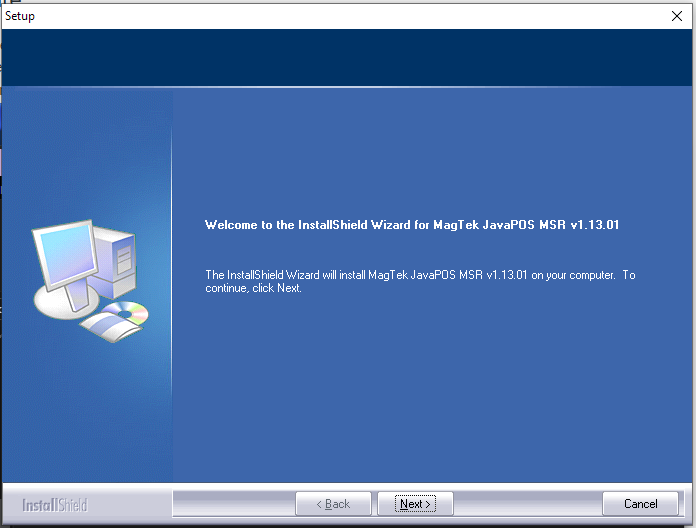

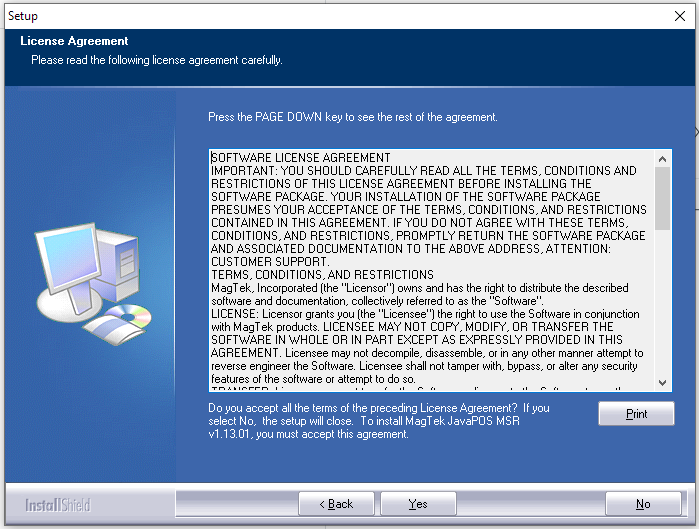

3. Нажмите Далее, чтобы продолжить через экраны приветствия и лицензионного соглашения.

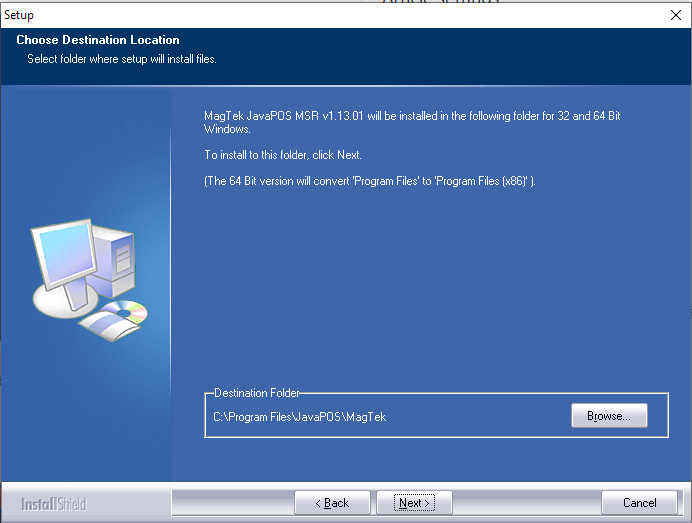

4. Подтвердите папку назначения по умолчанию. Стандартные пути установки:

   • Для платформ x86: C:\Program Files\OPOS\MagTek
   • Для платформ x64: C:\Program Files (x86)\OPOS\MagTek

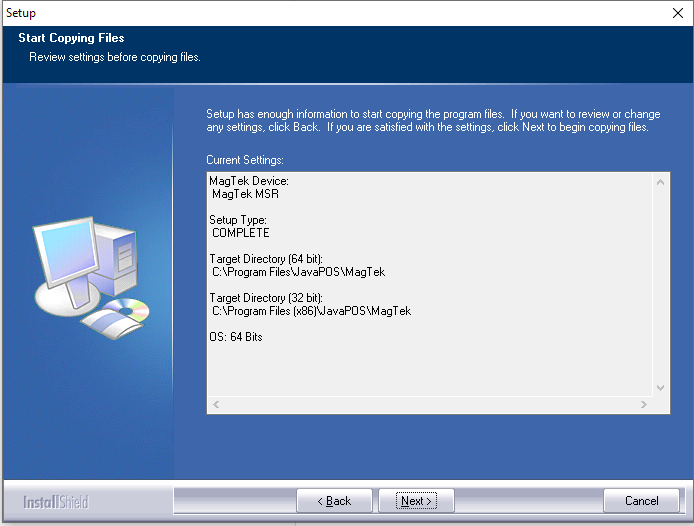

5. Выберите тип установки. Выберите Полная, чтобы установить все необходимые компоненты для MagTek OPOS MSR, затем нажмите Далее.

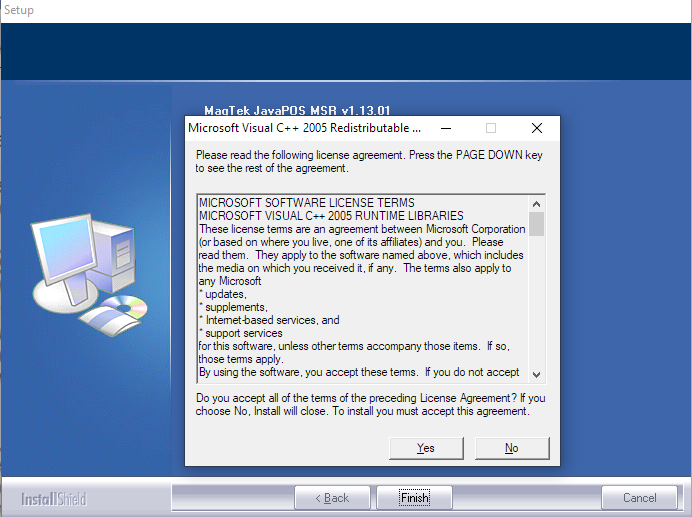

6. Если в процессе установки появится запрос, нажмите Да, чтобы разрешить установку необходимых библиотек времени выполнения Microsoft Visual C++.

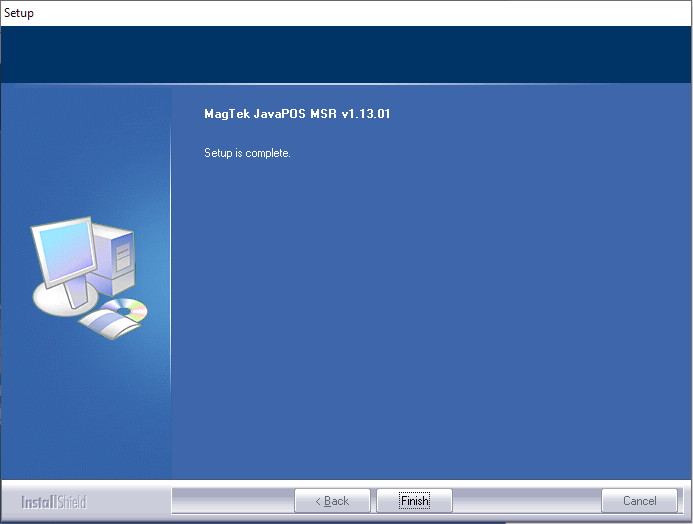

7. Нажмите Готово, чтобы завершить установку драйвера.

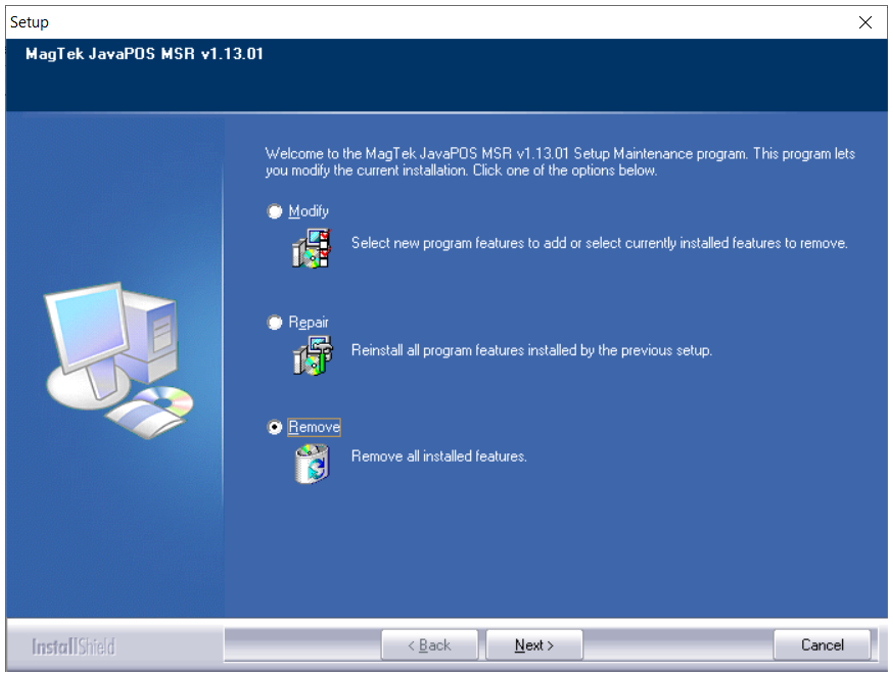

Примечание по обслуживанию: Вы можете снова запустить исполняемый файл установщика драйвера в любое время в будущем, чтобы изменить, восстановить или полностью удалить OPOS-драйвер из системы.

Тестирование установки OPOS

Приложение MagTek UPOS 1.13 JavaPOS MSR Utility выполняет проверку состояния устройства на основе предварительно зарегистрированных имен логических устройств (LDN), определенных в файле jpos.xml.

1. Перейдите в подпапку service в целевой директории установки (например, C:\Program Files (x86)\JavaPOS\MagTek\service).
2. Дважды щелкните на файле MSRUtility.bat, чтобы запустить приложение проверки состояния MagTek JavaPOS MSR Utility.

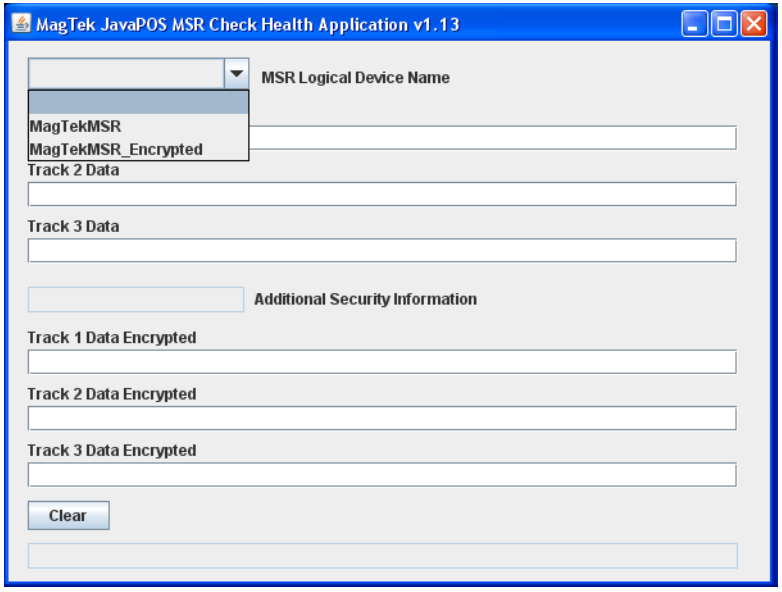

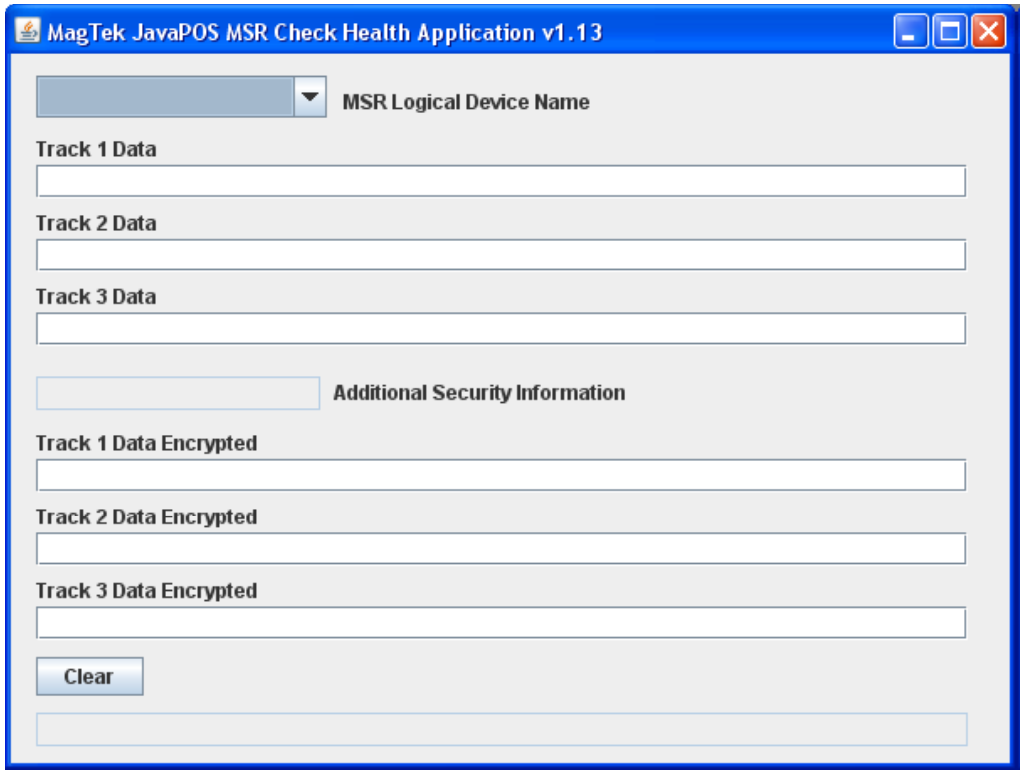

3. В окне приложения используйте комбинированное поле, чтобы выбрать логическое имя устройства MSR (LDN) для вашего USB-подключенного устройства. Предварительно зарегистрированные LDN следующие:

   • MagTekMSR (представляет считыватель без шифрования)
   • MagTekMSR_Encrypted (представляет считыватель с шифрованием)



4. Нажмите функции Открыть, Принять и DeviceEnabled в утилите, чтобы активировать считыватель.
5. Пропустите карту. Поля утилиты (Track 1 Data, Track 2 Data и Track 3 Data) будут заполняться в зависимости от типа считывателя.

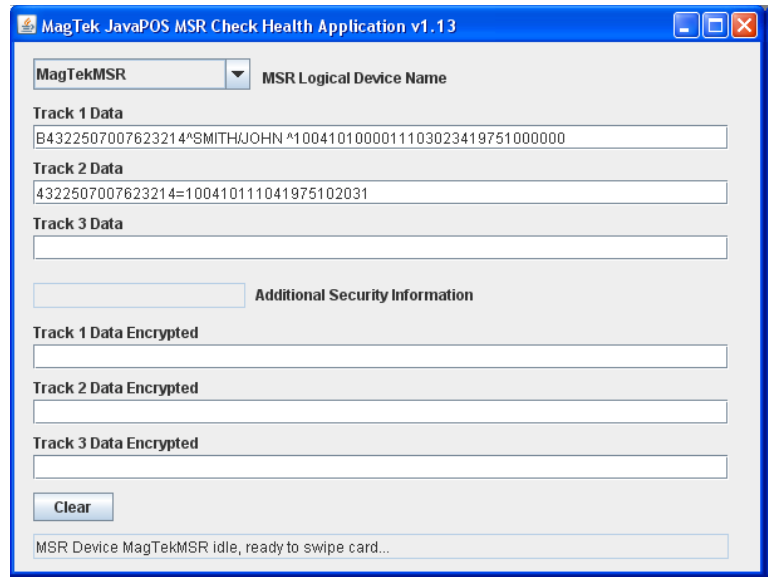

Пример 1: Считыватель без шифрования

При использовании логического имени MagTekMSR с считывателем без шифрования соответствующие поля данных без шифрования заполняются открытой текстовой информацией при пропуске карты.

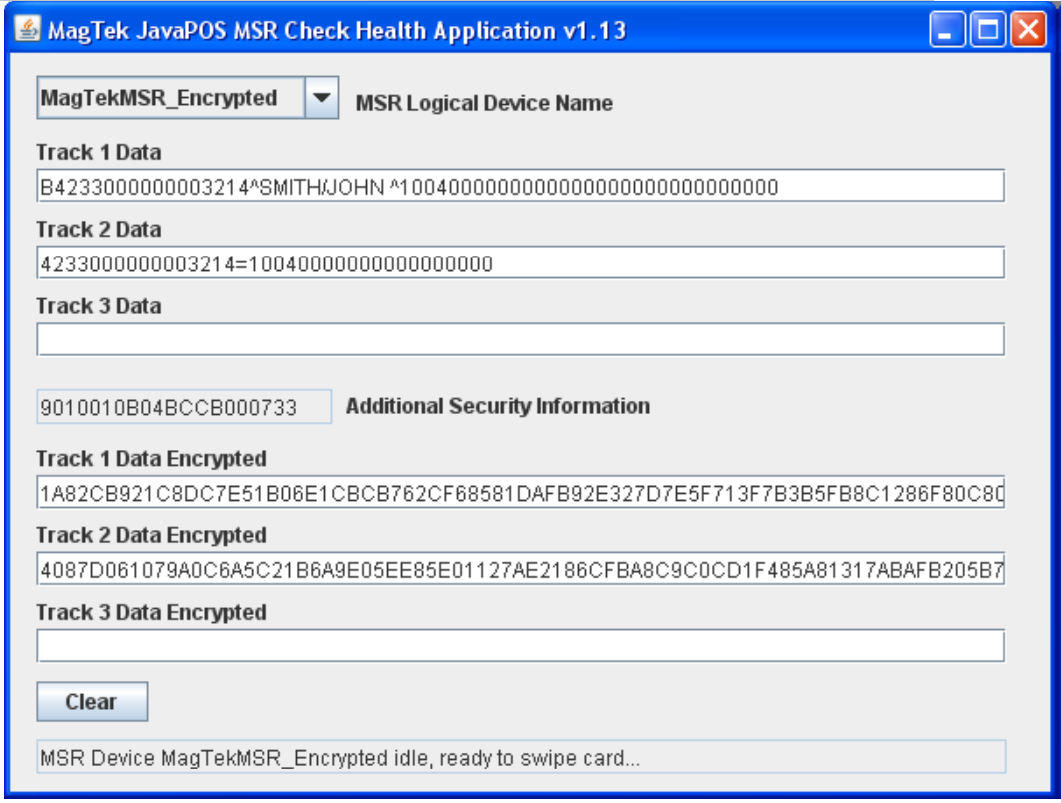

Пример 2: Считыватель с шифрованием

При использовании логического имени MagTekMSR_Encrypted с считывателем с шифрованием соответствующие поля данных заполняются маскированными текстовыми данными и зашифрованными блоками полезной нагрузки, а также дополнительной информацией по безопасности, необходимой для декодирования.

Использование примера приложения MagTek

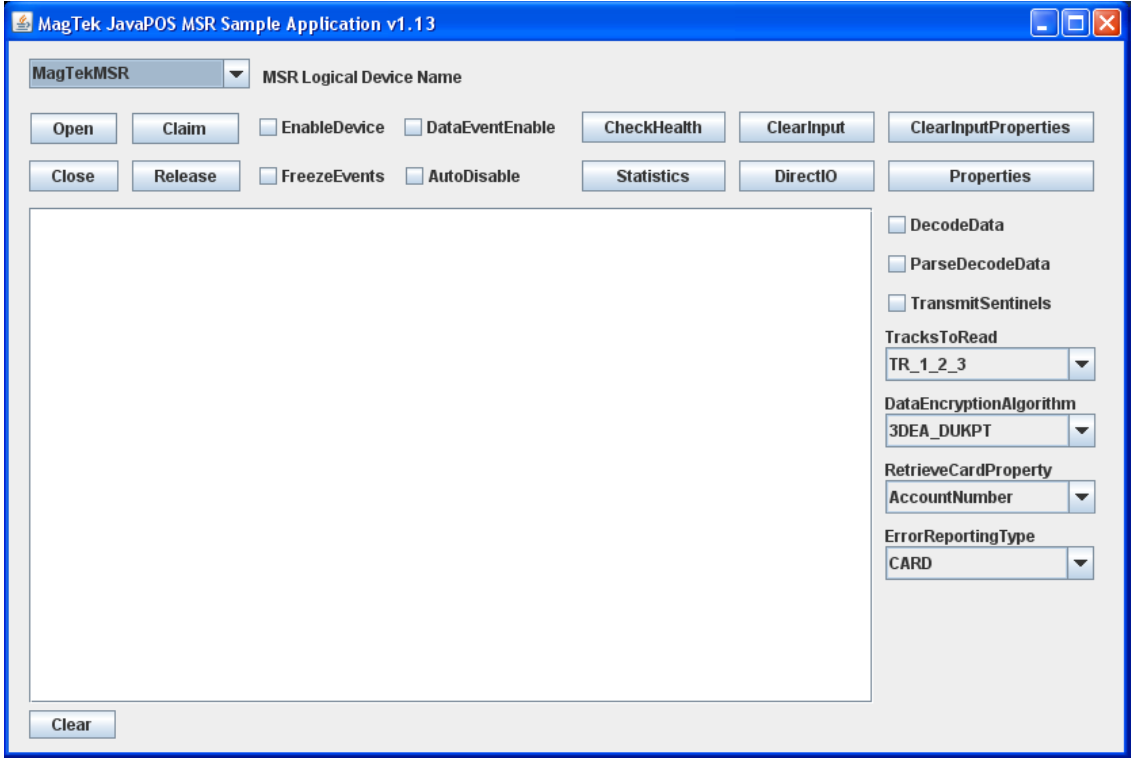

Приложение MagTek UPOS 1.13 JavaPOS MSR Sample демонстрирует параметры, методы и события UPOS как для считывателей без шифрования, так и с шифрованием.

1. Перейдите в подпапку Sample в каталоге установки (например, C:\Program Files (x86)\JavaPOS\MagTek\service\Sample).
2. Дважды щелкните на файле MSRSample.bat, чтобы запустить пример приложения.
3. Выберите логическое имя устройства MSR из комбинированного поля, чтобы начать тестирование операций JavaPOS.


Описание параметров

• Логическое имя устройства MSR [Комбинированное поле]: Содержит зарегистрированные в JavaPOS LDN, доступные для инстанцирования через файл jpos.xml.
• Метод Open JavaPOS [Кнопка]: Передает выбранное LDN в качестве строкового параметра для инстанцирования соответствующего объекта устройства JavaPOS.
• Метод Claim JavaPOS [Кнопка]: Предъявляет инстанцированный объект устройства MSR для исключительного использования приложением.
• Свойство DeviceEnabled JavaPOS [Флажок]: Включает или выключает заявленный объект устройства MSR.
• Свойство DataEventEnabled JavaPOS [Флажок]: Включает или выключает события данных, которые будут отправляться из объектa сервиса для ожидающих данных считывания. Согласно стандартам UPOS, это автоматически устанавливается в значение false после каждого события; приложение должно повторно включить его, чтобы получить следующее считывание.
• Метод CheckHealth JavaPOS [Кнопка]: Вызывает внутреннюю проверку состояния и отображает текст результата в выходном окне.
• Метод ClearInput JavaPOS [Кнопка]: Очищает любые ожидающие данные считывания MSR в объекте сервиса.
• Метод ClearInputProperties JavaPOS [Кнопка]: Очищает все свойства, заполненные последними данными считывания.
• Свойства [Кнопка]: Вызывает и отображает все общие и специфические свойства MSR устройства в выходном окне.
• Свойство DecodeData JavaPOS [Флажок]: Включает или выключает специфическое для MSR свойство DecodeData.
• Свойство ParseDecodeData JavaPOS [Флажок]: Включает или выключает специфическое для MSR свойство ParseDecodeData.
• Свойство TransmitSentinels JavaPOS [Флажок]: Включает или выключает специфическое для MSR свойство TransmitSentinels.
• TracksToRead [Комбинированное поле]: Определяет параметры JavaPOS MSR для считываемых дорожек.
• DataEncryptionAlgorithm [Комбинированное поле]: Содержит поддерживаемые алгоритмы шифрования (применимо только к зашифрованным устройствам).
• RetrieveCardProperty [Комбинированное поле]: Содержит специфические для MSR свойства, соответствующие разобранным данным недавно проведенной карты.
• ErrorReportingType [Комбинированное поле]: Указывает, основана ли отчетность об ошибках на Карте или Дорожке.
• Метод DirectIO JavaPOS [Кнопка]: Вызывает пример метода DirectIO.
• Метод Statistics JavaPOS [Кнопка]: Получает и отображает XML-строку статистики JavaPOS в диалоговом окне.
• Свойство AutoDisable JavaPOS [Флажок]: Переключает свойство автоматического отключения, используемое для управления вводом, основанным на событиях.
• Свойство FreezeEvents JavaPOS [Флажок]: Переключает свойство заморозки событий, чтобы контролировать, когда события получаются приложением.
• Метод Release (ReleaseDevice) JavaPOS [Кнопка]: Освобождает объект устройства от исключительного использования.
• Закрыть JavaPOS
