В этой статье представлены шаги по установке MSR на монитор Elo 1523L Desk Top.
Пожалуйста, ознакомьтесь с приведенными ниже шагами для установки MSR на монитор Elo 1523L или 1723L. Кроме того, краткое руководство по установке (QIG), включенное в коробку с номером детали #E628912: ELO-MSR-1523L 1723L-BL-R, предоставляется для дальнейшего ознакомления.
Шаги
-
Положите монитор экраном вниз на чистую, мягкую и гладкую поверхность, чтобы защитить экран.
-
Снимите крышку периферийного устройства с монитора.
-
Подключите 5-контактный разъем от MSR (Читатель магнитных полос) к соответствующему 5-контактному разъему на мониторе.
-
Совместите два шурупа Philips с предусмотренными отверстиями и закрепите их с помощью отвертки.
-
Установите комплексные крышки для шурупов на шурупы, чтобы завершить сборку.
-
Наконец, подключите USB-кабель от монитора к доступному USB-порту на компьютере.
На данный момент MSR должен полностью функционировать.

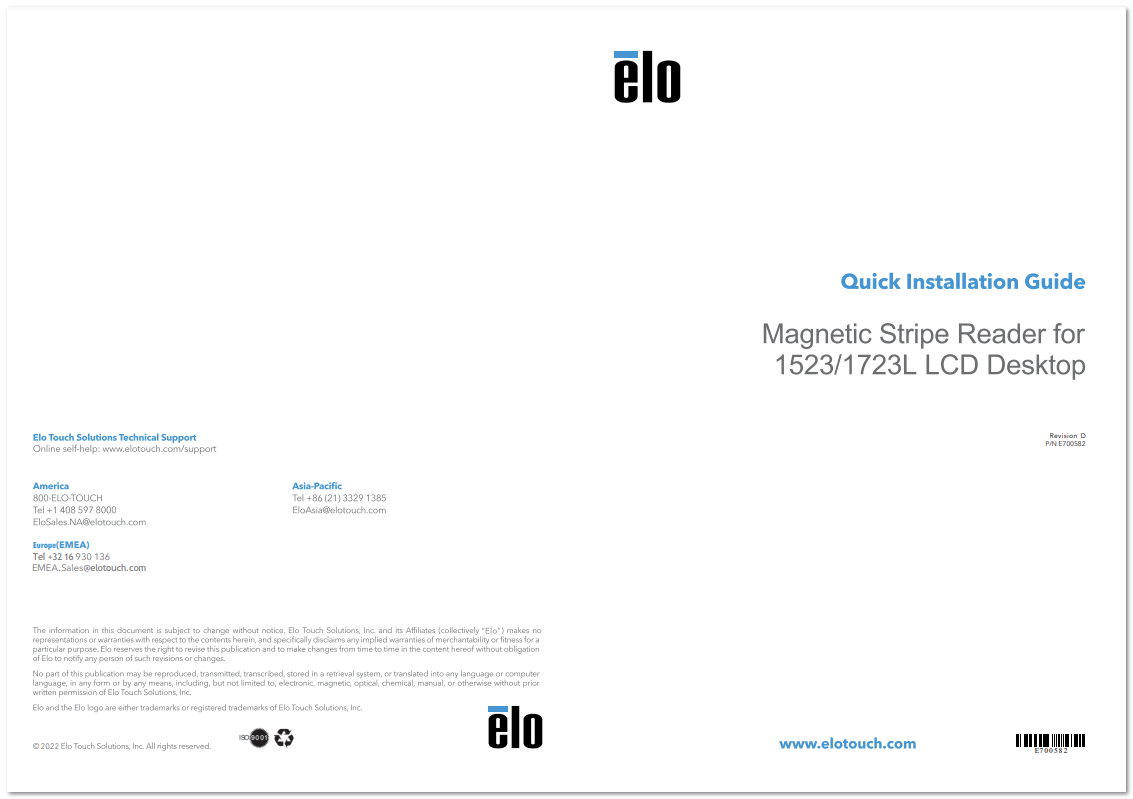

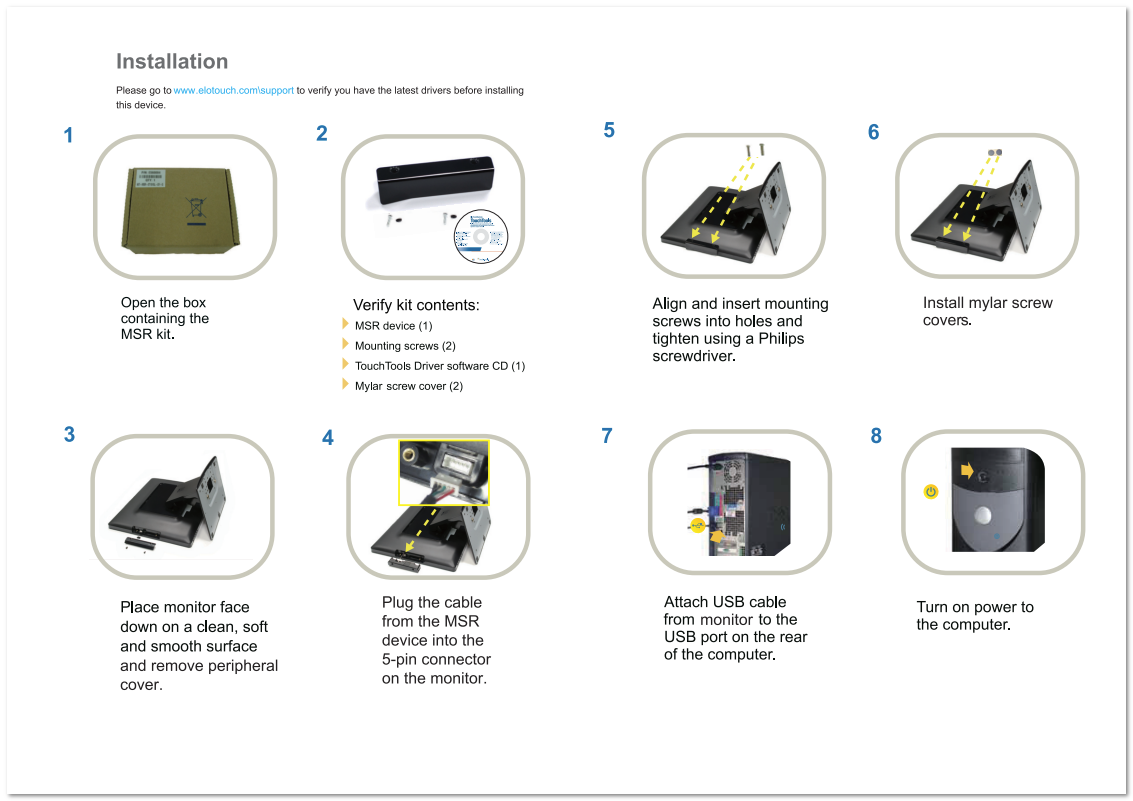

Краткое руководство по установке
