В этой статье описаны шаги для настройки Magtek MSR

Информация о программировании и утилиты для MSR MagTek и утилиты для считывателей USB Swipe и Insert MagTek. Эта утилита позволяет пользователю отправлять команды, которые изменяют конфигурацию устройства как для USB HID, так и для эмуляции клавиатуры (защищённой и незащищённой) MSR. Ниже приведённая информация также доступна в .pdf, прикреплённом к этой статье.

Необходимые инструменты

• MagTek MSR
• Компьютер на Windows 7 или выше
• Считыватель MagTek USB Swipe & insert – PN99510026
  • Эта утилита будет работать как для защищённых, так и для незащищённых MSR:
  • Утилиту MagTek также можно найти в пакетах драйверов периферийных устройств AIO и в папке периферийных устройств AIO.

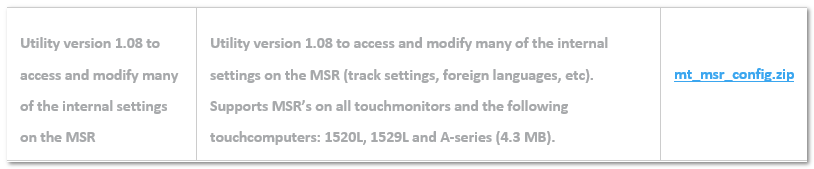

• Также есть версия утилиты конфигурации MSR 1.08, указанная на странице загрузок Elo, однако она поддерживает только незащищённые MSR:

Информация о MSR
Незащищённые MSR (мониторы MSR)

• Elo PN: E500356, E177037 и др.
• ‘MagTek PN: MSR-INTELLIHEAD-21030006
• VID/PID HID: 0801/0002
• VID/PID KB: 0801/0001

Защищённые MSR (серию X, серию E, серию I, PayPoint, Elo POS)

• Elo PN: E001002, E122229
• PN: MSR MODULE, INTELLIHEAD-21030085, ENCRYPT
• VID/PID HID (с заводскими настройками SureSwipe): 0801/0011
• VID/PID HID (SureSwipe отключен): 0801/0002
• VID/PID KB: 0801/0001

Процедура

1. Загрузите и установите приложение USB Swipe & Insert, PN99510026. Это создаст значок на вашем рабочем столе с названием 'MagTek USB MSR.'

2. Дважды щёлкните на значке 'MagTek USB MSR', чтобы запустить приложение.

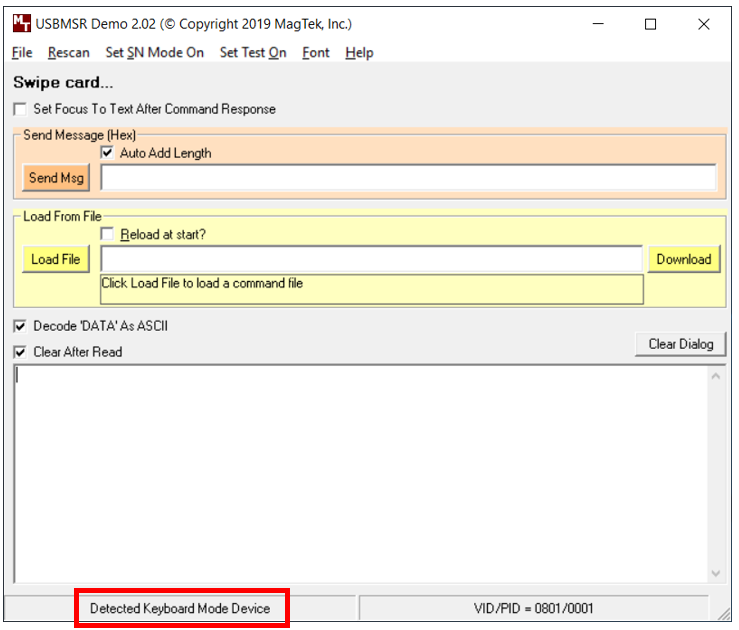

3. Приложение откроется и определит подключенный MSR в режиме клавиатуры или HID. Скриншот ниже показывает Обнаруженное устройство в режиме клавиатуры:


4. Вы можете отправлять команды, вводя команду вручную в поле “Send Msg”. Вы также можете загрузить текстовый файл, предоставленный MagTek или созданный пользователем, выбрав “Load File”.

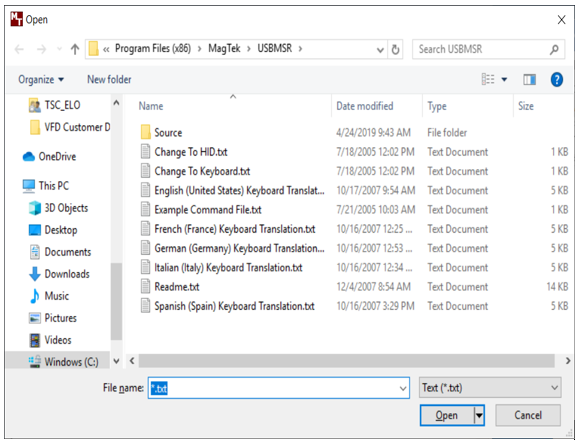

5. Текстовые файлы, предоставленные MagTek, указаны ниже:

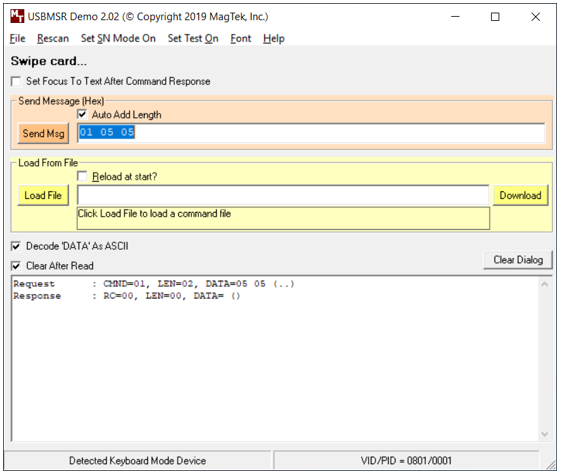

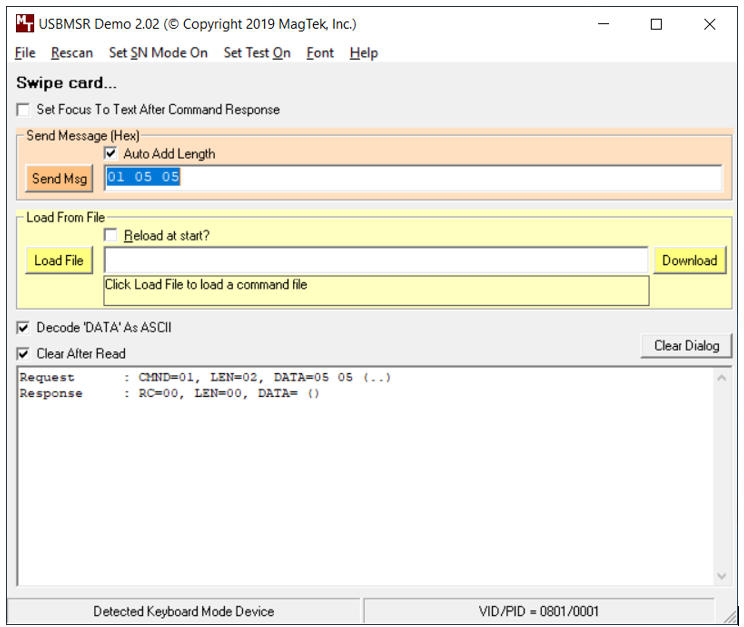

6. Для того чтобы вручную отправить команду, необходимо ввести команду в строке “Send Msg”, выбрать Auto Add Length и нажать send. В этом примере отправляется команда для чтения только треков 1 и 2:



7. После отправки любых команд необходимо отправить 02, чтобы перезагрузить питание MSR и сохранить изменения. Устройство будет заново обнаружено утилитой после отправки 02.

8. Для проверки того, что ваши изменения вступили в силу, вы можете отправить команду запроса. Чтобы увидеть, какие данные треков установлены на защищённом MSR, отправьте 00 05. В примере ниже ответ указывает DATA=05, что соответствует только трекам 1 и 2:



9. Ниже приведены общие команды для каждой версии MSR. Все команды должны быть в HEX. Если вам нужно дополнительное программирование, вам необходимо обратиться к Документам технической информации MagTek.

Ссылки для загрузки руководств и таблицы ASCII ниже:

• HID: HID99875320-6.01.pdf
• Эмуляция клавиатуры: KB99875321-10.01.pdf
• Защищённые: 99875475-10.01.pdf
• Таблица ASCII: ASCII Table.txt

Общие команды

Защищённый MSR

Команда получения серийного номера:  00 03

Получить уровень безопасности:  15

Переключить на KB/HID

• KB:  01 10 01
• HID: 01 10 00

Команды включения треков MSR SET (одинаковый ID свойства для KB и HID):

• Все треки (по умолчанию) 01 05 95
• Только трек 1: 01 05 01
• Только трек 2: 01 05 04
• Треки 1 и 2: 01 05 05

Удалить все сигналы: 01 14 03

Чтобы удалить отдельные сигналы начала/остановки:

• Чтобы удалить сигнал начала из трек 1: отправьте 01 24 00, затем подождите 15 секунд и отправьте 02, чтобы сбросить MSR.
• Чтобы удалить сигнал начала из трек 2: отправьте 01 25 00, затем подождите 15 секунд и отправьте 02.
• Чтобы удалить сигнал окончания из всех треков: отправьте 01 2B 00, затем подождите 15 секунд и отправьте 02.

CR после каждого трека (по умолчанию CR после всех данных): 01 21 8D

Удалить CR: 01 22 00

Скорость опроса (по умолчанию 1 миллисекунда): 10 миллисекунд 01 02 0A

Сбросить MSR до заводских настроек: Dynamag Default Levels 2.txt

Незащищённый MSR (KB/HID)

Команда получения серийного номера: 00 01

Переключить на KB/HID

• KB:  01 10 01
• HID: 01 10 00

Команды включения треков MSR SET

Команды включения треков HID MSR SET:

• Только данные трека 1: 01 04 01
• Только данные трека 2: 01 04 04
• Только треки 1 и 2: 01 04 05
• Треки 1, 2 и 3: 01 04 95

Команды включения треков KB MSR SET:

• Только данные трека 1: 01 03 01
• Только данные трека 2: 01 03 04
• Только треки 1 и 2: 01 03 05
• Треки 1, 2 и 3: 01 03 95

Удалить все сигналы: 01 04 00

Чтобы удалить отдельные сигналы начала/остановки (только режим KB):

• Удалить сигнал начала трека 1 (по умолчанию “%”): 01 14 00
• Удалить сигнал начала трека 2 (по умолчанию “;”): 01 15 00

Удалить сигнал окончания (по умолчанию “?”): 01 16 00

CR после каждого трека (по умолчанию CR после всех данных): 01 05 8D

Удалить CR: 01 05 00

Сбросить MSR до заводских настроек: FC 55 AA

Чтобы сохранить изменения в MSR: После отправки любой из вышеперечисленных команд программирования необходимо подождать 10 секунд и отправить 02, чтобы сбросить MSR.
