В этой статье представлено .pdf для процедуры замены оперативной памяти Legacy E-Series

Для этого потребуется следующее оборудование:

• Плоская защитная поверхность
• Elo E-Series AIO Touchcomputer
• Маленькая отвёртка Philips
• Модуль оперативной памяти заменяемый (максимум до 4 ГБ, SODIMM DDR3L-1333)

Шаги

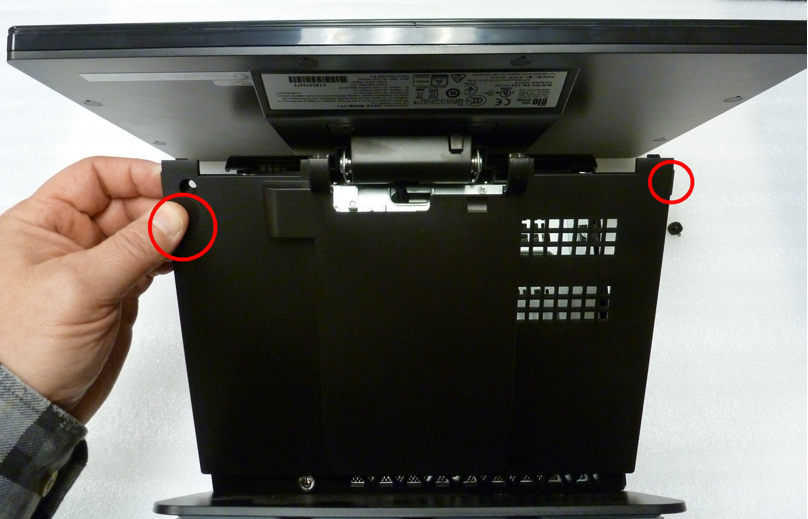

1. Убедившись, что E-Series лежит задней стороной на плоской защитной поверхности, поднимите два боковых зажима, чтобы снять переднюю пластиковую крышку. (Если крышка закреплена винтом, используйте отвёртку Philips для её снятия).

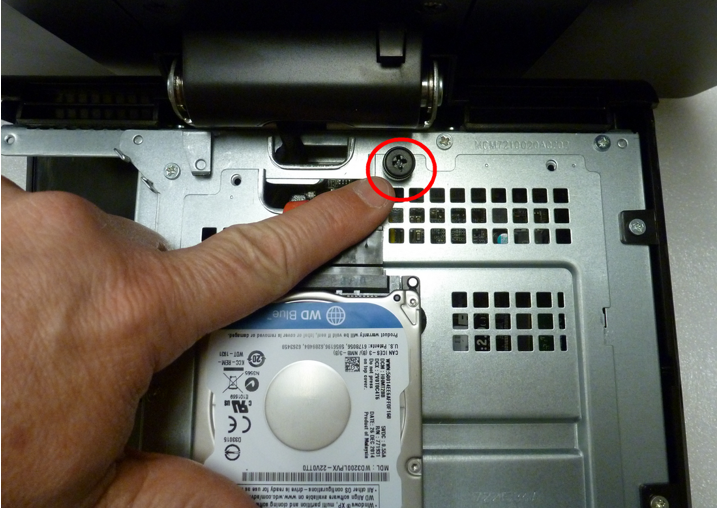

2. С помощью пальцев или отвёртки Philips уберите крупный чёрный винт, который держит переднюю металлическую панель.

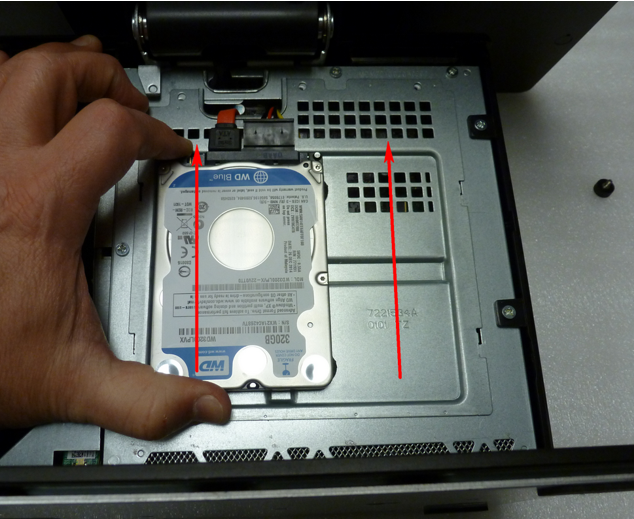

3. Возьмите жесткий диск и нажмите вверх, чтобы освободить переднюю металлическую панель устройства.

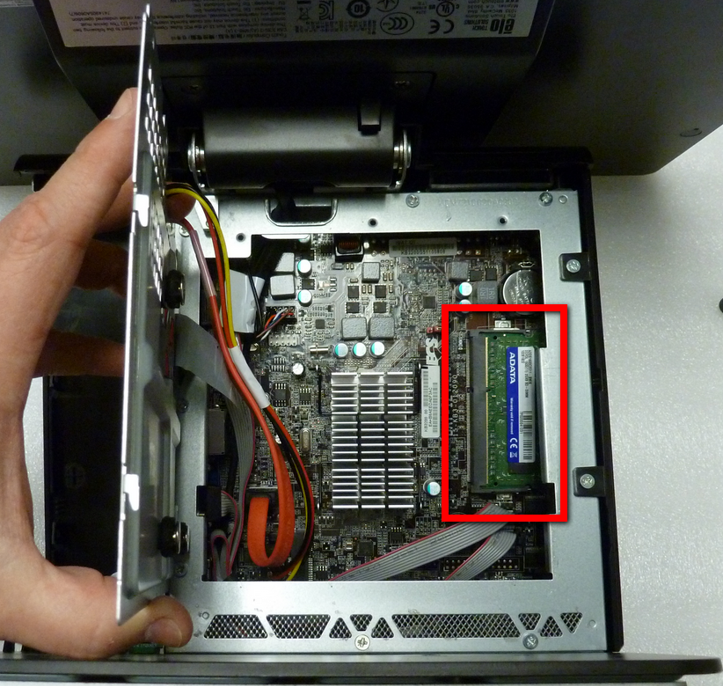

4. Поднимите переднюю металлическую панель от устройства, чтобы получить доступ к модулю оперативной памяти.

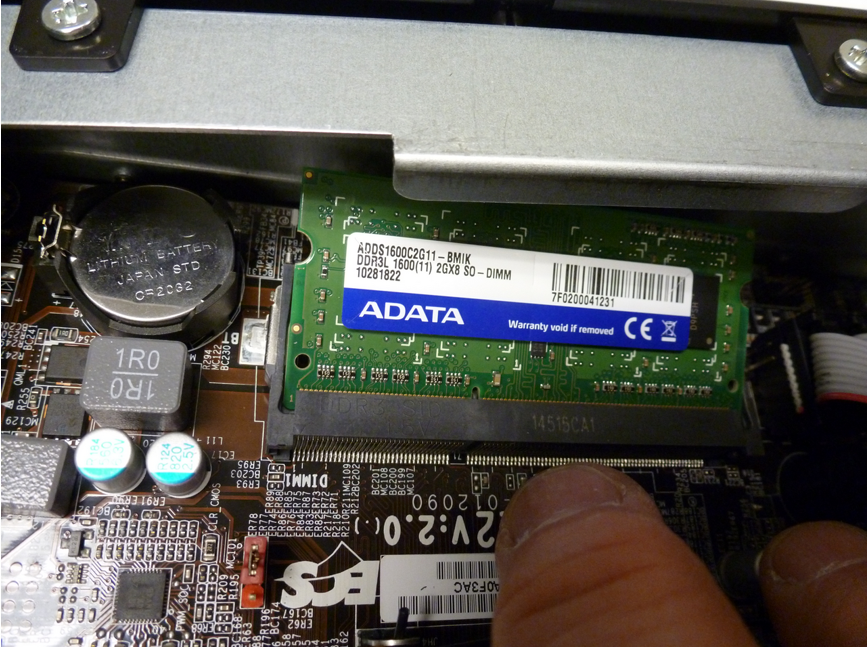

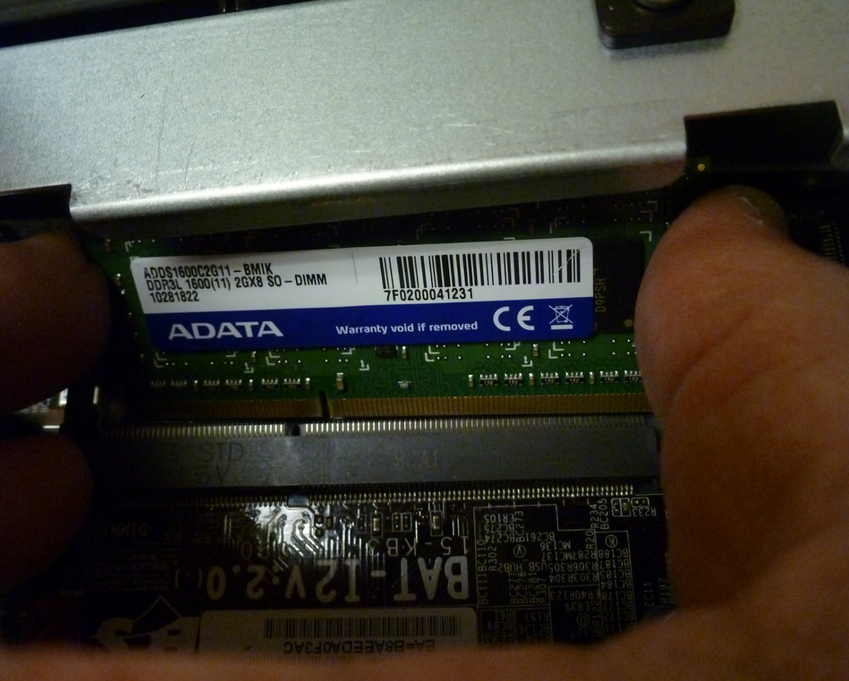

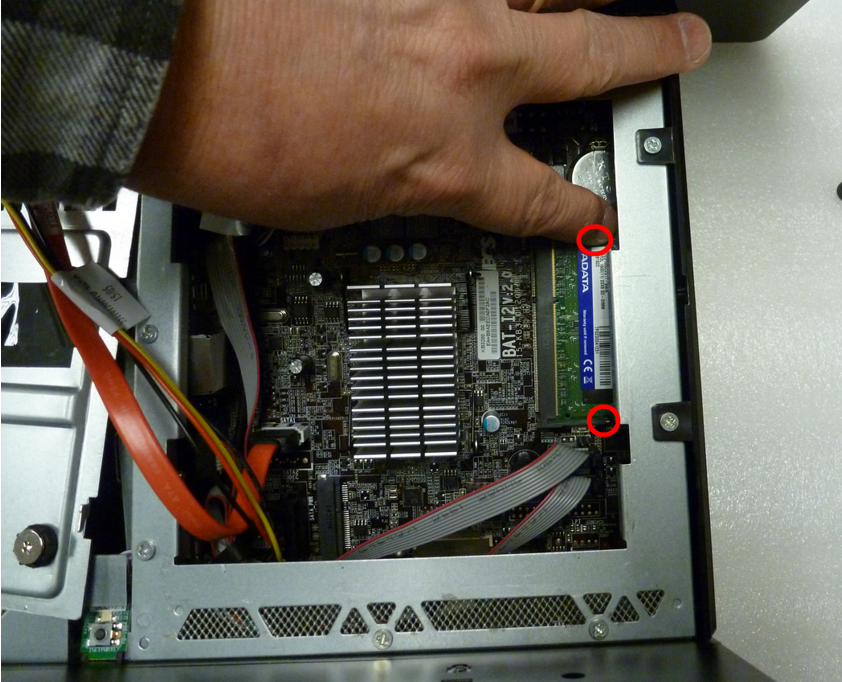

5. С помощью пальцев нажмите на удерживающие зажимы оперативной памяти, чтобы освободить модуль оперативной памяти. Оперативная память вскоре поднимется, когда будет полностью освобождена.

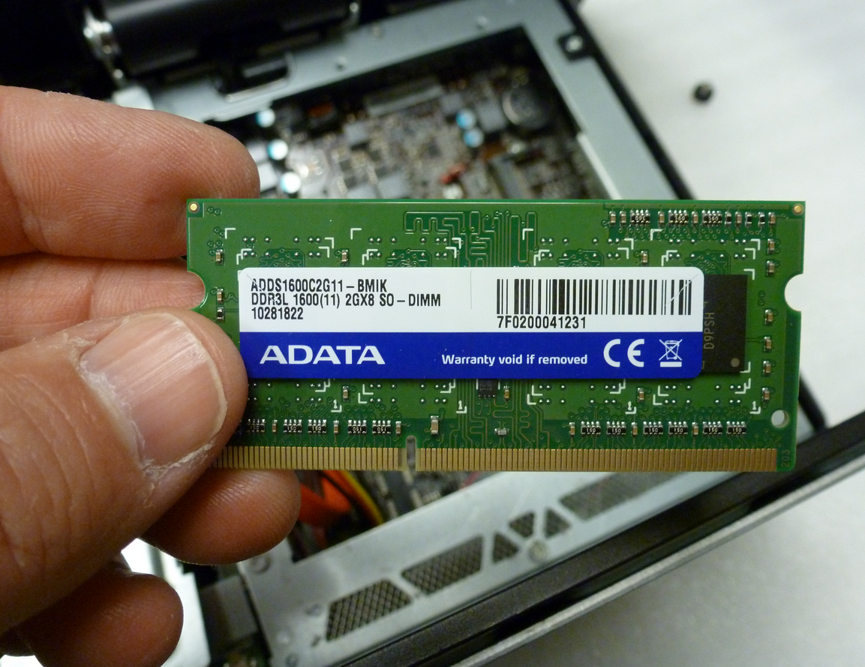

6. Поднимите модуль оперативной памяти из устройства.




7. Замените или добавьте модуль оперативной памяти совместимым модулем.

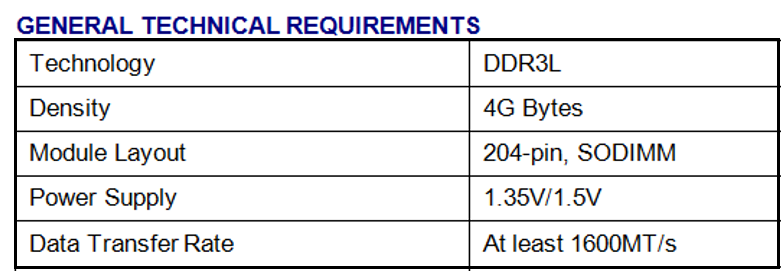

• ПРИМЕЧАНИЕ: Оперативная память должна быть DDR3L (низкое напряжение). Стандартная DDR3 не будет работать в этом устройстве, она должна быть низковольтной. Максимальная память с использованием 1 доступного слота; замена для одного предустановленного модуля памяти. Заменяемая до 4 ГБ максимум, SODIMM DDR3L-1333.
