В этой статье описывается, как получить доступ к оперативной памяти (ОЗУ) для POS-системы Elo E-Series 2

Системы E-Series 2 можно модернизировать до 8 ГБ максимум (4 ГБ в первом слоте и 4 ГБ во втором слоте).

Технические характеристики памяти

• Стандартная конфигурация для памяти (ОЗУ) на системах EloPOS:
  • 4 ГБ 2666 МГц DDR4 SO-DIMM в 1 из 2 слотов

Номера деталей памяти

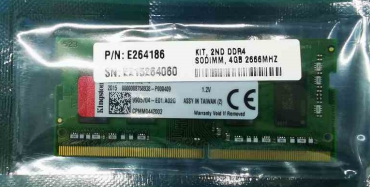

• 4 ГБ 2666 МГц DDR4 Память SO-DIMM - Elo P/N: E264186
  • (Расширяемая до максимума 8 ГБ на 2 слота)

Испытанные модули памяти:

• Smart Modular Technologies: ST5126SO451693-SC

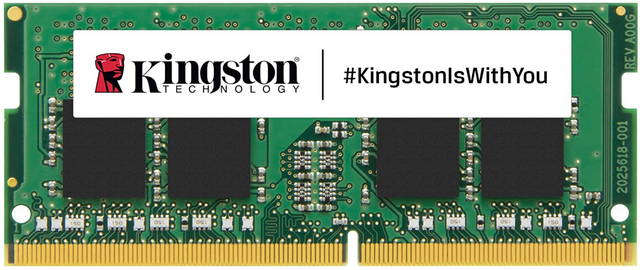

• Kingston: CBD26D4S9S1KC-4

Шаги
Чтобы получить доступ к памяти (ОЗУ), выполните следующие шаги:

1. Отключите питание от устройства и поместите лицом вниз на защитную поверхность.

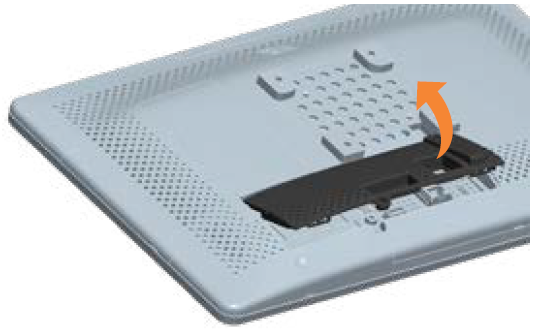

2. Удалите и сохраните винт Philips и нижнюю панель доступа.

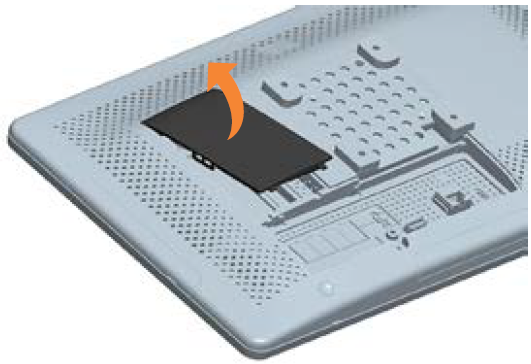

3. Снимите и сохраните крышку DDR.

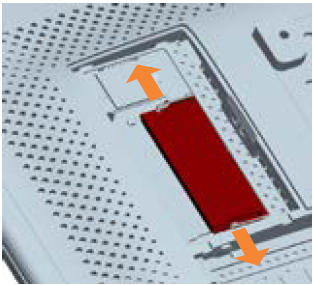

4. Чтобы удалить существующие модули памяти, вытяните защелки с обеих сторон, и модуль поднимется.

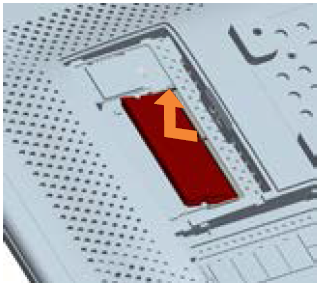

5. Вставьте первый модуль памяти в задний слот под углом, затем нажмите вниз, чтобы зафиксировать его на месте. Установите назад крышку DDR и крышку кабеля.

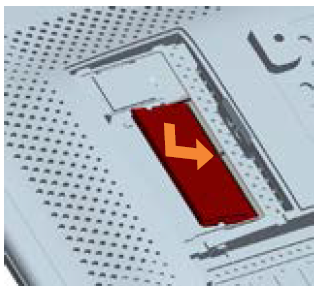

6. Вставьте второй модуль памяти в задний слот под углом, затем нажмите вниз, чтобы зафиксировать его на месте. Установите назад крышку DDR и крышку кабеля.
