В этой статье объясняется, как отправлять команды конфигурации на магнитный считыватель Elo (MSR) с помощью демо-приложения MagTek USB MSR.

Требования

• Совместимый магнитный считыватель Elo
• Компьютер с Windows
• Приложение MagTek USB Считыватель прокрутки и вставки

Отправка команд на MSR

1. Скачайте и установите Приложение MagTek USB Считыватель прокрутки и вставки. Установка создаст ярлык на рабочем столе с именем MagTek USB MSR.
2. Подключите MSR к компьютеру.
3. Дважды щелкните по ярлыку MagTek USB MSR, чтобы открыть приложение.

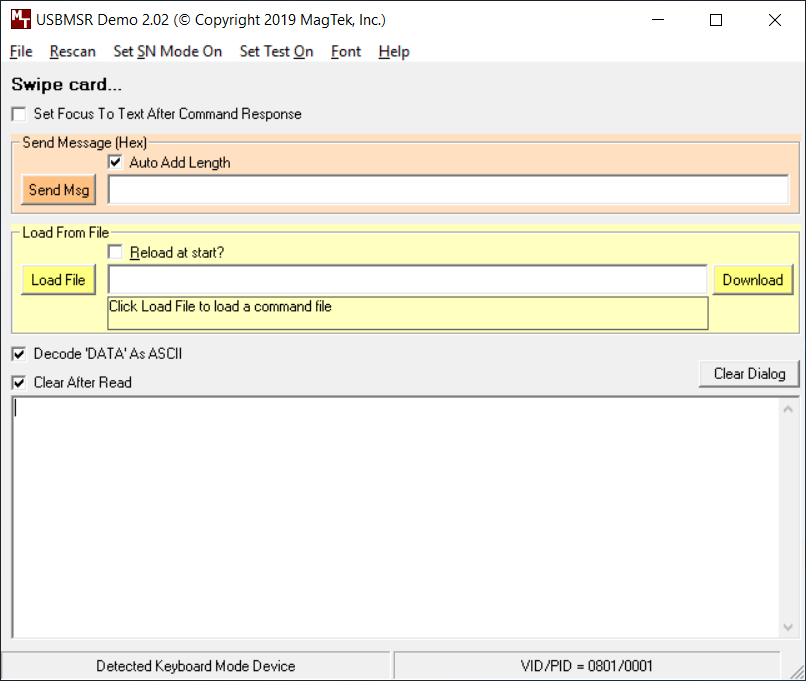

4. Подтвердите, что приложение обнаружило подключенный MSR. Устройство появится в режиме клавиатуры или в режиме HID.



5. Отправьте команду одним из следующих способов:
   • Введите команду вручную в поле Send Msg.
   • Выберите Load File, чтобы загрузить командный файл, предоставленный MagTek, или созданный пользователем.

6. Чтобы отправить команду вручную:

   1. Введите команду в поле Send Msg.
   2. Выберите Auto Add Length.
   3. Выберите Send.

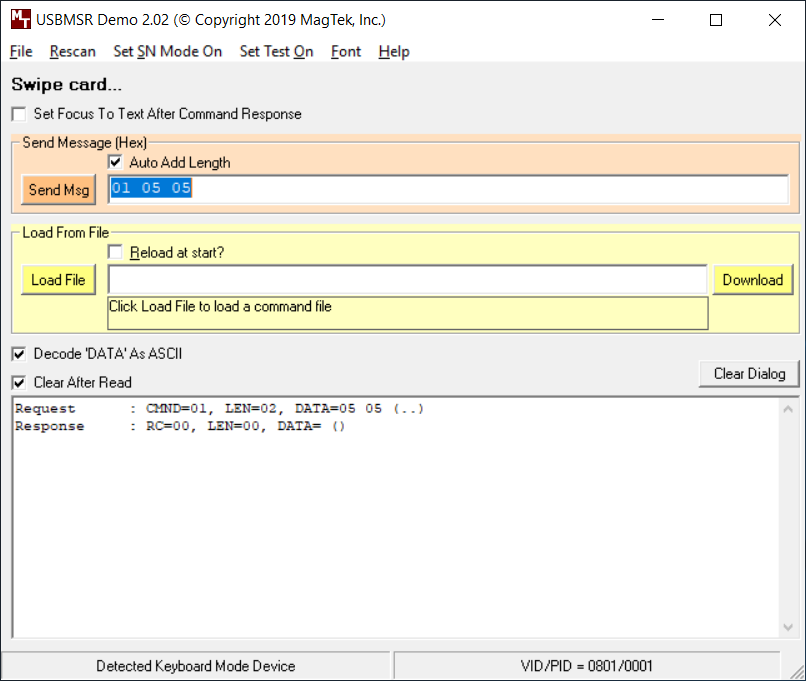

   Следующий пример отправляет команду, которая настраивает MSR на считывание только дорожек 1 и 2:



7. После отправки команды конфигурации отправьте 02, чтобы перезапустить питание MSR и сохранить изменения. Приложение снова обнаружит устройство после перезапуска питания.

Проверка конфигурации

1. Введите соответствующую команду запроса в поле Send Msg.
2. Выберите Auto Add Length, затем выберите Send.
3. Просмотрите ответ, возвращенный MSR.

Чтобы проверить активированные дорожки на зашифрованном MSR, отправьте следующую команду запроса:

00 05

В следующем примере ответ показывает DATA=05, что указывает на то, что дорожки 1 и 2 включены:

Файлы команд MagTek

Приложение MagTek может включать командные файлы, такие как:

• Пример командного файла.txt
• Изменить на HID.txt
• Изменить на Клавиатуру.txt
• Файлы конфигурации клавиатуры для разных языков
