В этой статье рассматриваются черные полосы, которые появляются по бокам или сверху и снизу видеоэкрана, и способы их устранения.

Если вы видите черные полосы по бокам или сверху и снизу вашего экрана, или видео не заполняет весь экран (letterboxing), вероятно, необходимо внести изменения в настройки вашей видеокарты. Чаще всего эта проблема возникает после обновления драйвера видеокарты.

О разрешениях видеоэкрана
Нативное разрешение дисплея — это его ширина и высота, измеряемые в пикселях. Обычно для достижения наилучшей производительности изображение на этом мониторе будет выглядеть лучше, когда разрешение, выводимое компьютером, совпадает с нативным разрешением монитора.

При выходных разрешениях компьютера, отличающихся от нативного, монитор обычно масштабирует видео до нативного разрешения своей панели. Это включает в себя растяжение или сжатие входного изображения по необходимости в X- и Y-координатах, чтобы соответствовать нативному разрешению дисплея. Некоторые видеокарты не позволяют растягивать видео и вместо этого сжимают видео, что приводит к появлению черных полос по бокам или сверху и снизу области отображения.
Неизбежным побочным продуктом алгоритмов масштабирования является потеря четкости, когда выходное видео изображения компьютера масштабируется монитором для соответствия дисплею. Эта потеря четкости наиболее заметна при просмотре насыщенных изображений на близком расстоянии (например, изображений с текстом мелким шрифтом).

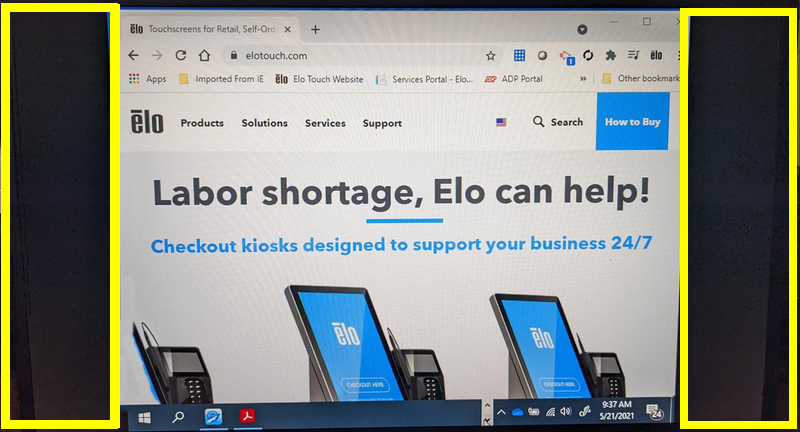

Пример видео, не заполняющего весь экран.



Настройки разрешения
На фотографии-примере выше нативное разрешение монитора должно быть 1920 x 1080, однако кто-то установил разрешение на 800 x 600, что привело к тому, что видео не заполнило всю область дисплея. Для исправления этого разрешение нужно было изменить на более высокое, чтобы заполнить область дисплея.

Каждый продукт Elo имеет совместимые видеоразрешения, указанные на странице спецификаций каждого продукта. Если ваш монитор Elo не работает на поддерживаемом разрешении или на разрешении меньше, чем "нативное", то видео может не заполнять всю область дисплея. Вам необходимо изменить разрешение на поддерживаемое более высокое разрешение, чтобы устранить эту проблему.

Опции масштабирования
Некоторые производители видеокарт (например, Radeon от AMD) имеют настройку "Опции масштабирования" в своем графическом утилите. Часто эта настройка была установлена на overscan видео. В этом случае вам нужно будет изменить настройки масштабирования на ноль "0", чтобы исправить overscaling. Часто эти настройки глубоко закопаны в настройках видеокарты. Пожалуйста, обратитесь к приложенному .pdf для примера и шагов по их исправлению.

Центрировать или Масштабировать
Некоторые производители видеокарт (например, видеокарты Intel) имеют настройку в своей утилите для “Центрирования” изображения или “Масштабирования” изображения. Вам нужно будет искать в свойствах графики эти настройки и соответствующим образом их отрегулировать.
