В этой статье объясняется, почему размеры входной мощности монитора отличаются от размера разъёма адаптера.

Краткий ответ: они измеряются с разных сторон соединения (гнездо против вилки) и используют разные опорные точки. Разъём монитора указывает на центральный контакт и входное отверстие, в то время как адаптер указывает на внутреннее отверстие вилки и внешний корпус. Они предназначены для совместной работы.

Обзор

• Пример (Elo 1504L):
  • Спецификация монитора: “DC Jack (внешний диаметр контакта 2.0 мм, внутренний диаметр корпуса 6.4 мм)”
  • Вилка блока питания: “внешний корпус 5.5 мм × внутреннее отверстие 2.1 мм”
• Эта разница нормальна и преднамеренна. Части разработаны для надежного соединения.

Как соотносятся измерения

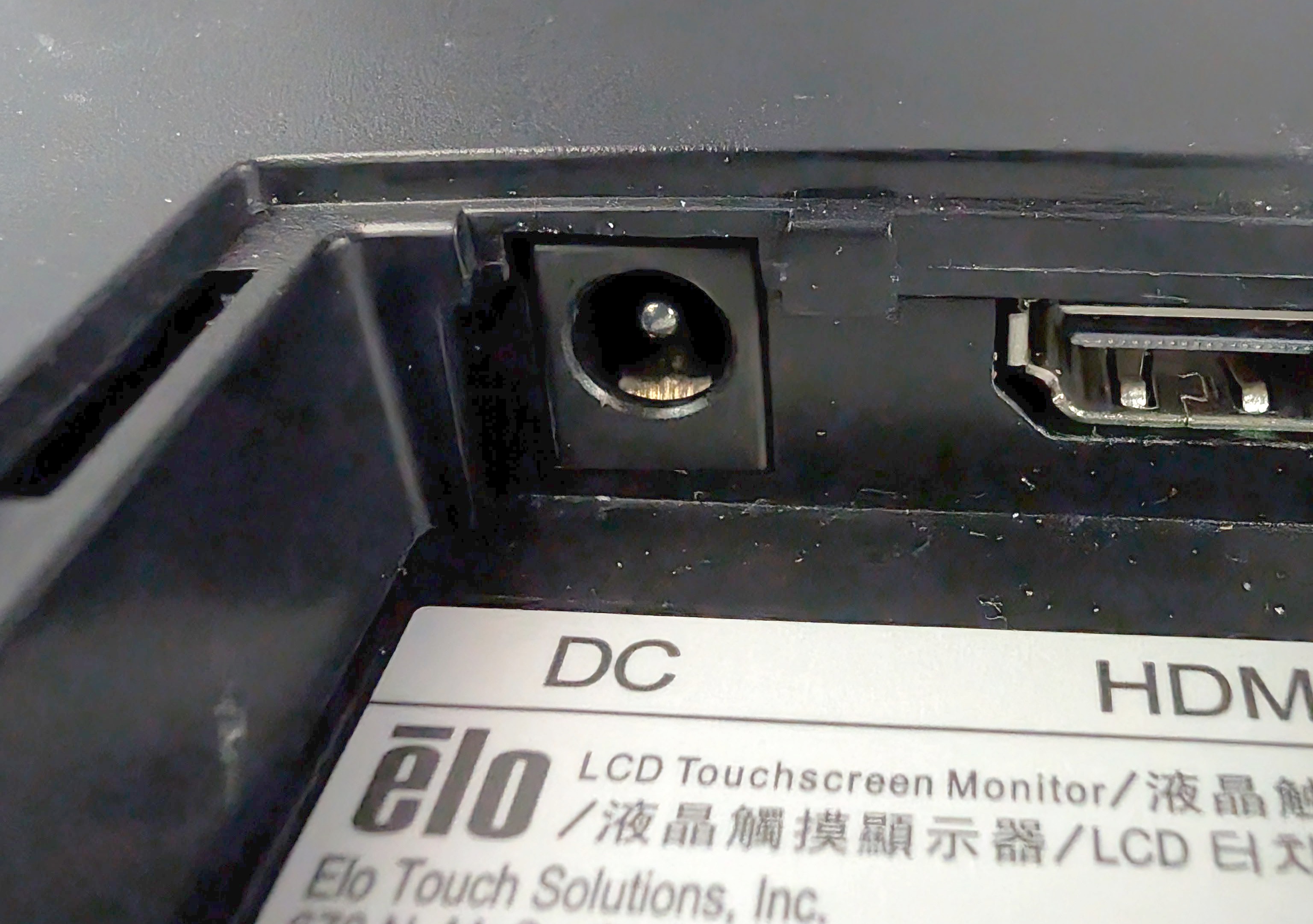

• Гнездо (на мониторе):
  • 2.0 мм = диаметр центрального контакта гнезда
  • 6.4 мм = диаметр входного отверстия/ободка (направляющая, а не контакт)

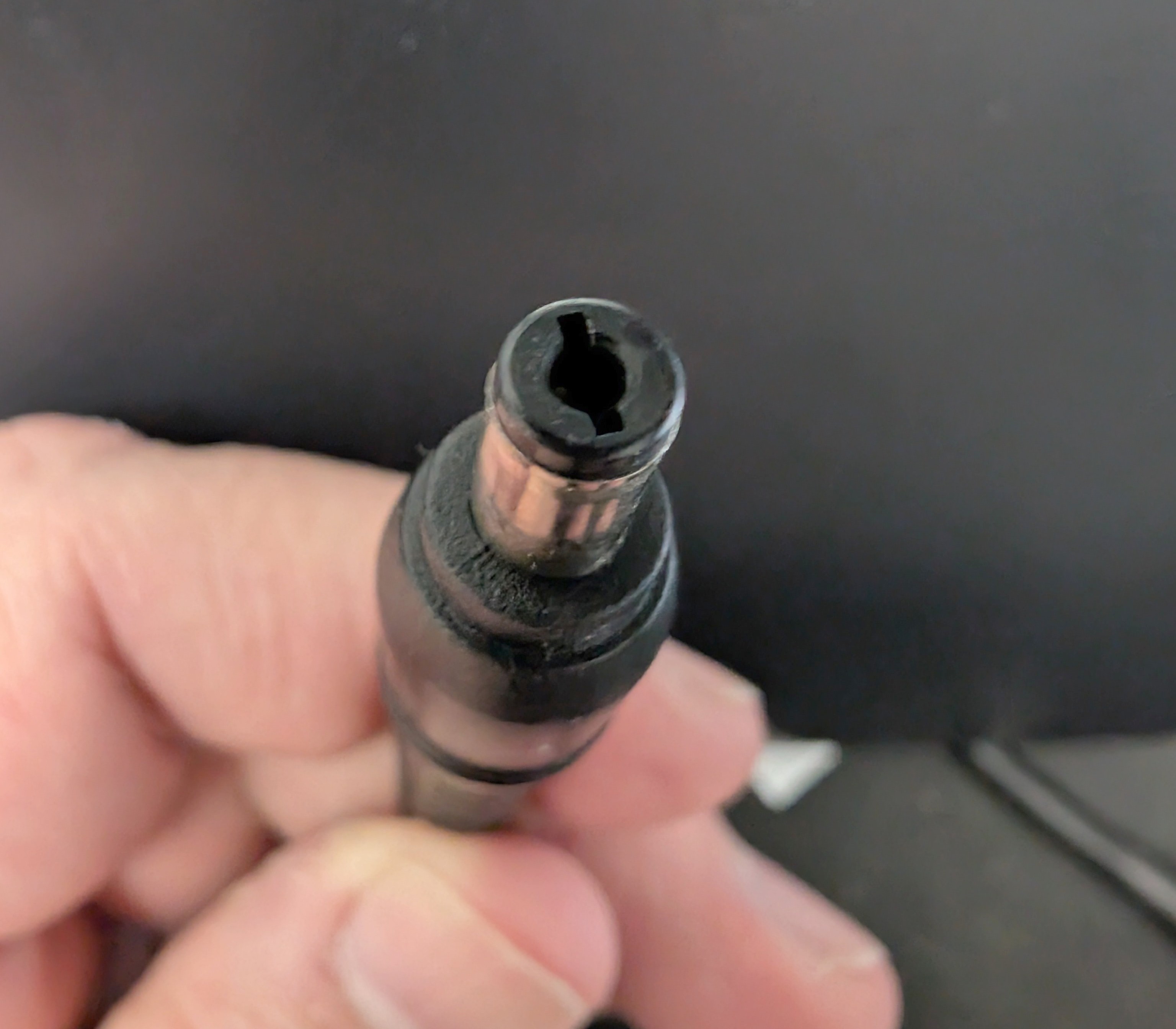

• Вилка (на адаптере):
  • 5.5 мм = внешний диаметр (OD) корпуса вилки
  • 2.1 мм = внутренний диаметр (ID) отверстия вилки

Центральный контакт: 2.0 мм против 2.1 мм

• Центральный контакт гнезда составляет 2.0 мм (сторона монитора).
• Внутреннее отверстие вилки составляет 2.1 мм (сторона адаптера).
• Эта разница в 0.1 мм является преднамеренным зазором, чтобы вилка легко вставлялась, в то время как пружинные контакты гнезда поддерживают необходимое давление для надежного электрического соединения.

“Внутренний диаметр корпуса 6.4 мм” (сторона гнезда)

• Значение 6.4 мм — это фронтальное отверстие/вход гнезда, а не размер электрического контакта.
• Внутри гнезда пружинные контакты имеют размер для надежного захвата корпуса вилки 5.5 мм.
• Большое отверстие 6.4 мм обеспечивает зазор для вставки и допуск, чтобы вилка 5.5 мм устанавливалась полностью и последовательно.

Резюме совместимости

• Несмотря на различие в числах, предоставленная вилка 5.5 мм × 2.1 мм полностью совместима с гнездом 2.0 мм и входным отверстием 6.4 мм. Эта пара стандартна и обеспечивает надежное, корректное подключение питания.

Рекомендации по проверкам

• Всегда проверяйте напряжение, ток и полярность (обычно центральная положительная), чтобы они соответствовали требованиям монитора перед использованием.

Визуальная справка

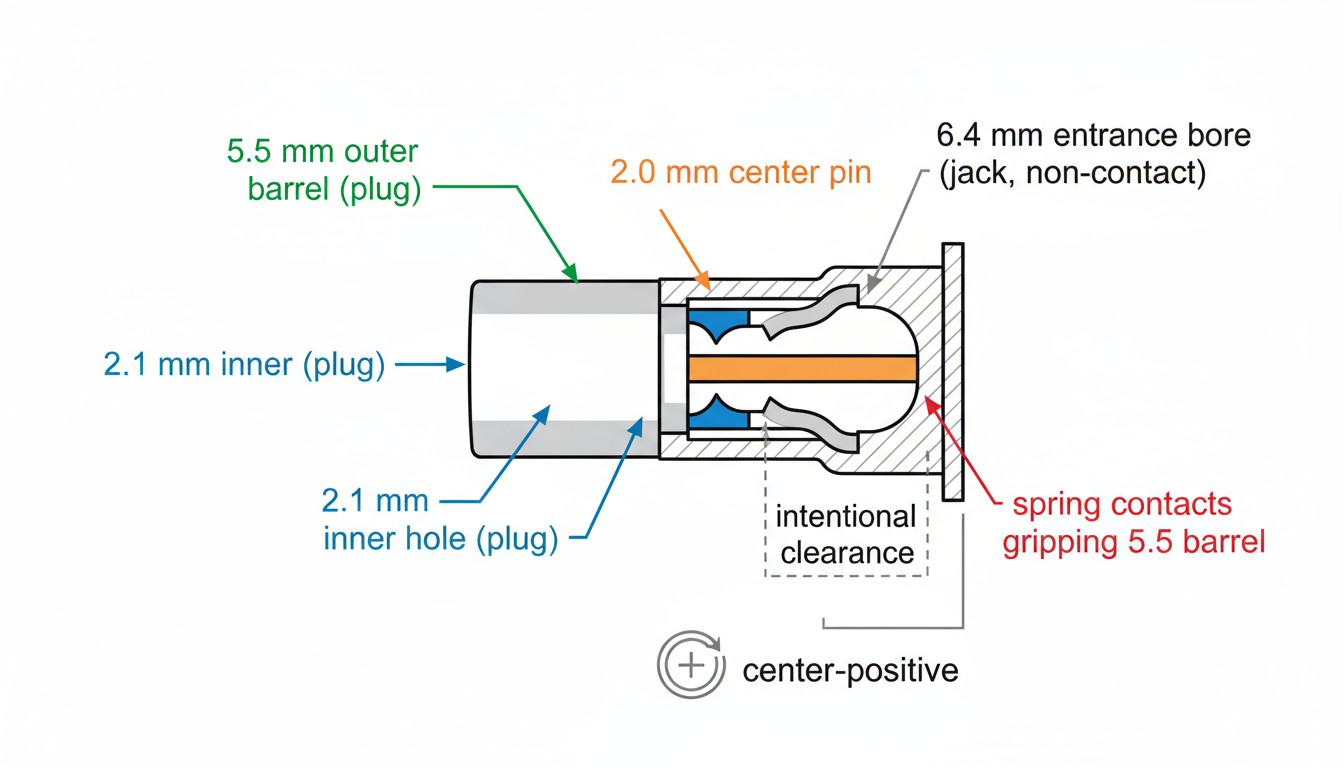

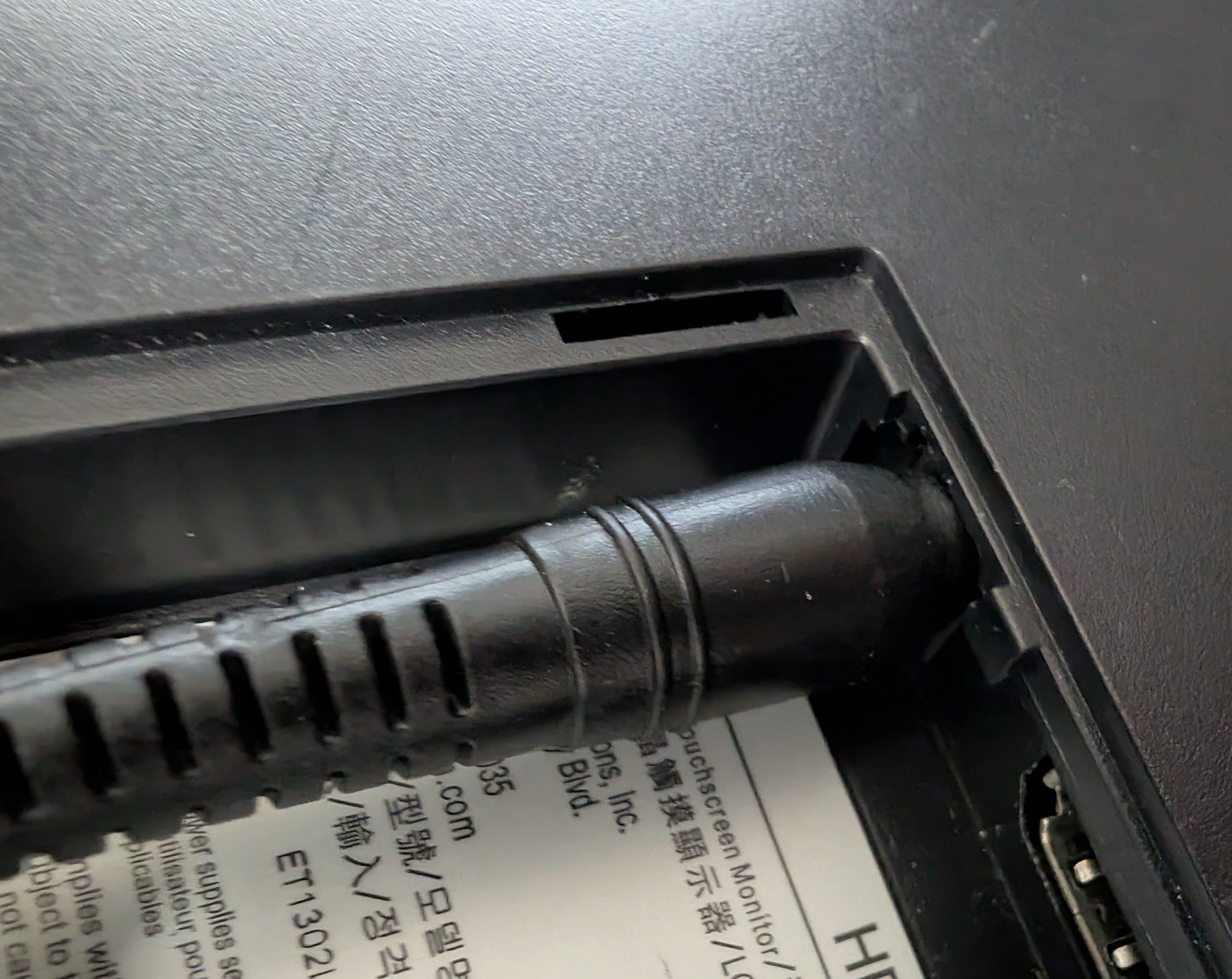

• Смотрите фотографии/схему ниже для цветного кросс-сечения, показывающего:
  • корпус вилки 5.5 мм (взаимодействующий со спиральными контактами гнезда)
  • внутреннее отверстие вилки 2.1 мм над контактным штифтом гнезда ~2.0 мм (преднамеренный зазор)
  • входное отверстие гнезда 6.4 мм (направляющая без контакта)
