В этой статье описаны методы коррекции смещенного изображения на дисплее Elo.

Смещенное изображение обычно означает, что видеосигнал и масштабирование/позиционирование монитора не совпадают. Вот пошаговая инструкция, как это исправить:

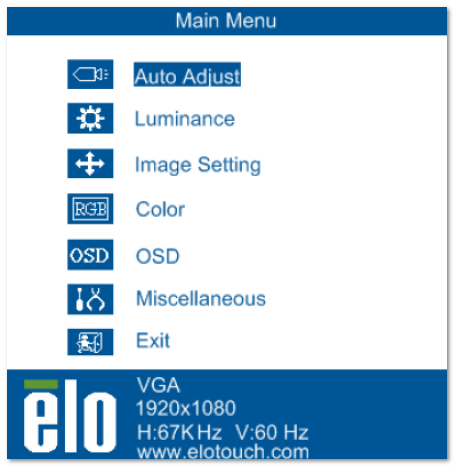

1. Попробуйте автонастройку в элементах управления на экране (OSD) (если доступно).

• Мониторы Elo, подключенные по VGA, имеют кнопку “Авто” или “Автонастройка” в меню OSD. Нажатие на нее автоматически центрирует изображение. См. шаги в этой статье знаний.

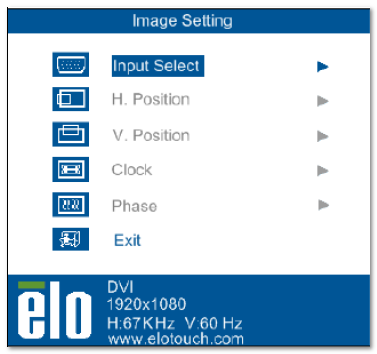

2. Попробуйте настроить параметры изображения в элементах управления на экране (OSD).

• Откройте меню монитора (обычно нажатием кнопки Меню).

• Ищите Позиция/Геометрия/Настройка изображения.

• Настраивайте Горизонтальное положение и Вертикальное положение, пока изображение не станет по центру.

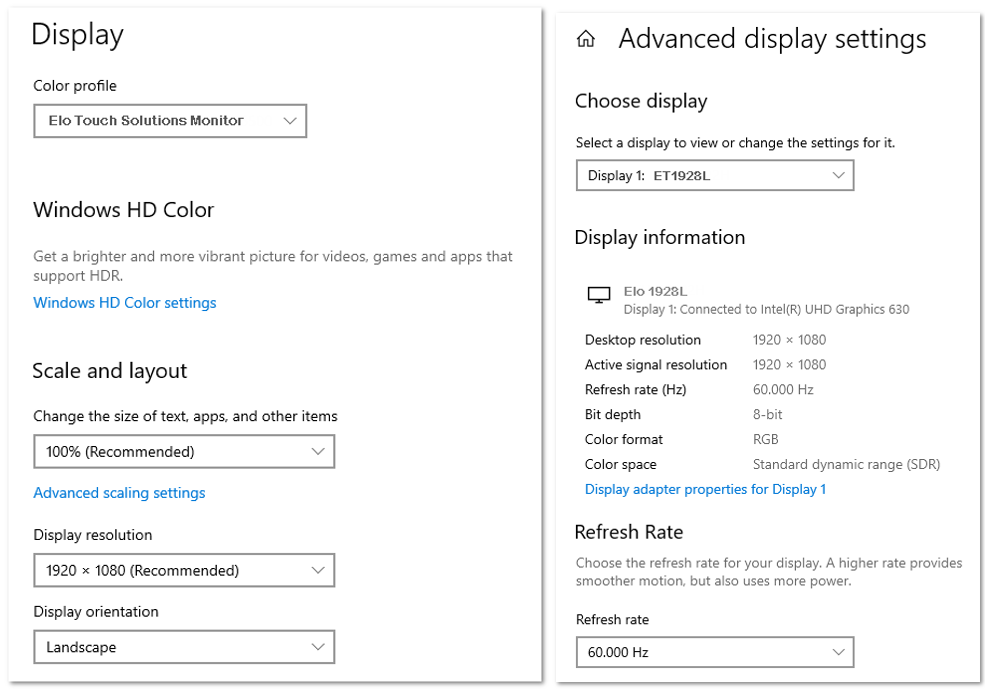

3. Проверьте разрешение и частоту обновления.

• На Windows: щелкните правой кнопкой мыши на рабочем столе → Настройки дисплея → подтвердите, что вы на родном разрешении монитора.

• Также проверьте Расширенные настройки дисплея → Частота обновления. Установите ее на номинальную частоту панели (обычно 60 Гц, иногда выше).

• Несоответствие может вызвать смещение.

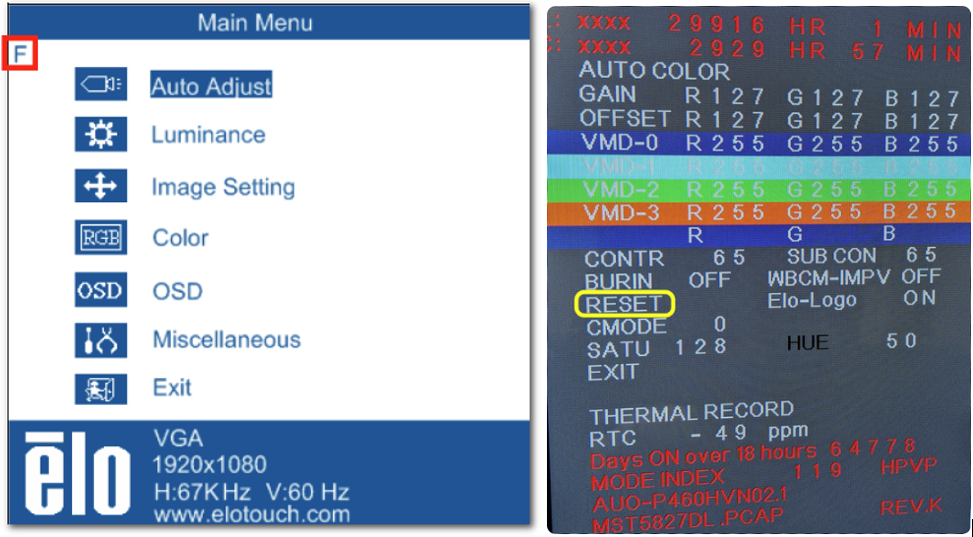

4. Сбросьте монитор на заводские настройки.

• В OSD найдите Сброс всех/Сброс на заводские настройки. Это уберет любое неправильное позиционирование.

• См. шаги для доступа к меню заводских настроек OSD в этой статье.

5. Проверьте соединение кабеля.

• Убедитесь, что кабель HDMI/DP/VGA полностью вставлен. Неплотное соединение (особенно VGA) может вызвать смещенные или искаженные изображения.

6. Специфично для VGA (аналоговые):

• Смещенные изображения распространены. Используйте автонастройку или вручную настраивайте фазу/частоту и позицию в OSD.

• Если возможно, переключитесь на HDMI или DisplayPort для более четкого цифрового сигнала.
