В данной статье представлена дополнительная информация о Elo P/N: E710549, наборе кабелей VGA-DB15 к Micro

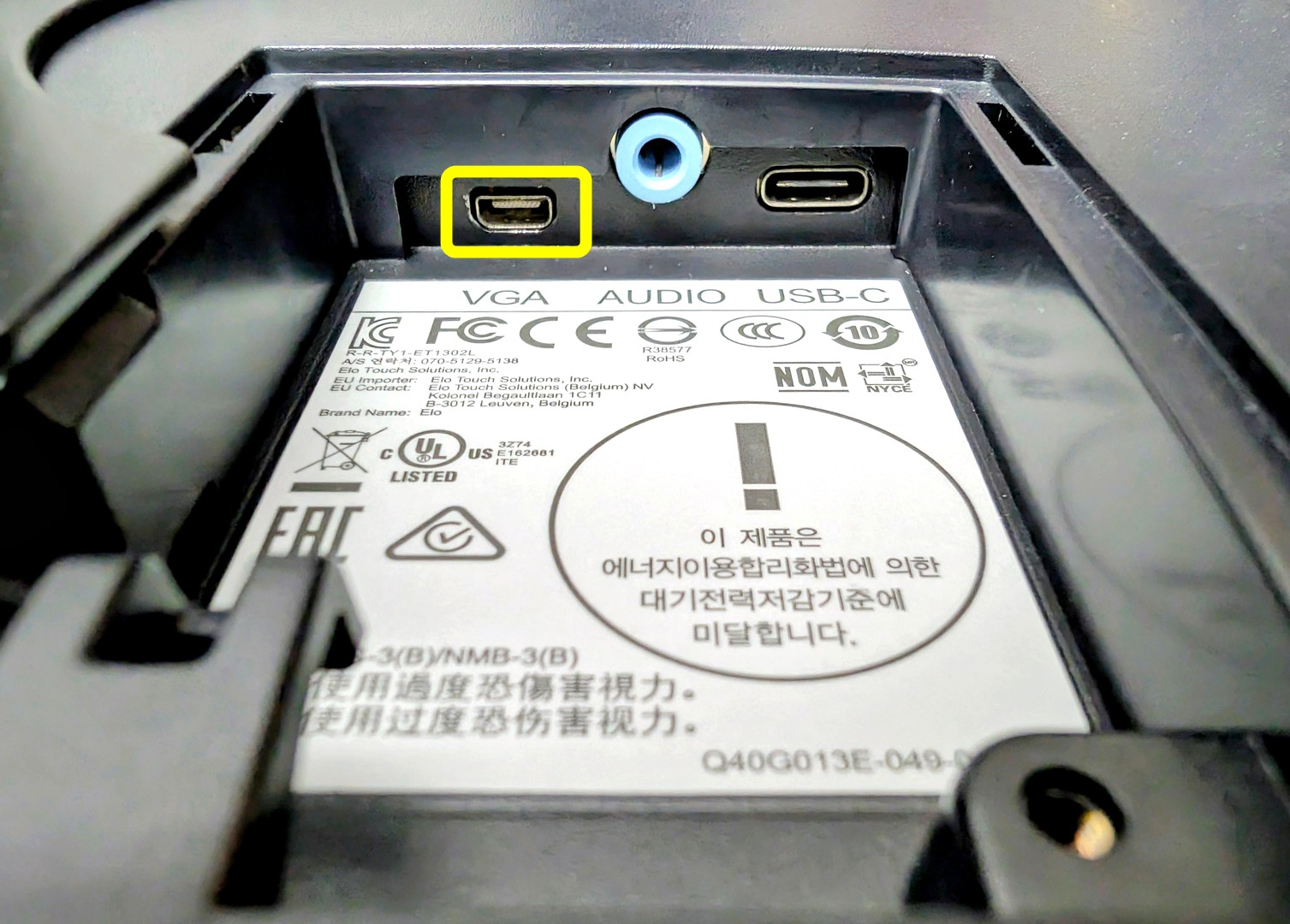

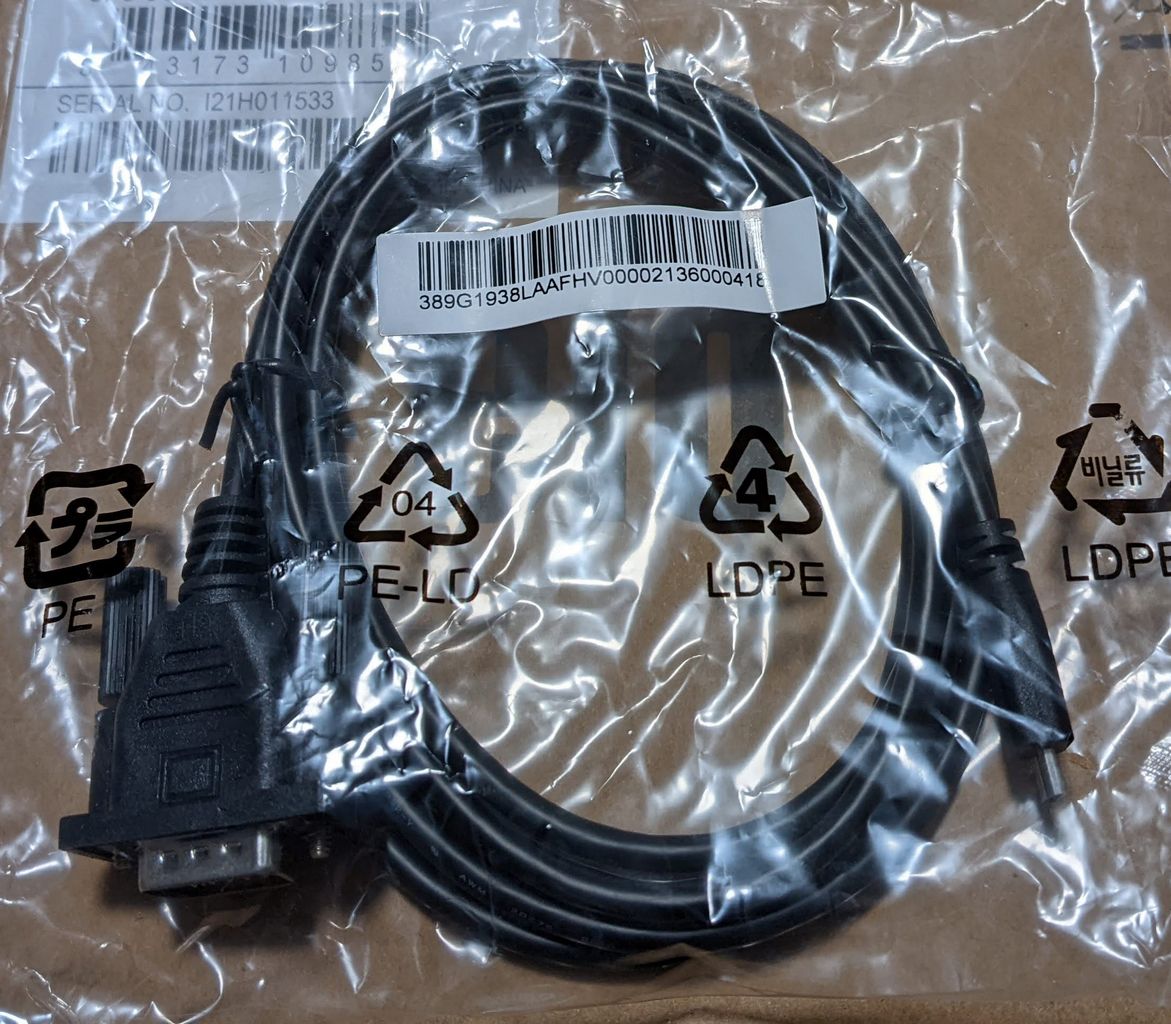

Elo P/N: E710549, набор кабелей VGA-DB15 к Micro предназначен для использования с мониторами Elo 1002L, 1302L и 1502L, которые оснащены VGA-входами формата Micro-HDMI. Этот кабель предназначен для подключения компьютера с стандартным 15-контактным VGA-выходом к монитору Elo с VGA-входом формата Micro-HDMI.

Этот кабель является собственностью Elo Touch Solutions и производится только для наших мониторов, оснащенных специальным VGA-входом формата micro-HDMI. Нет сторонних заменителей. Кабель передает только аналоговый сигнал, он не передает никакие HDMI-сигналы. Вы не можете подключить стандартный micro-HDMI кабель с HDMI-сигналами к VGA-порту на мониторе Elo, так как он не будет функционировать. Вы не можете использовать простой преобразователь HDMI в VGA, так как они предназначены для передачи HDMI-сигнала на аналоговый VGA-вход. Эти типы адаптеров не являются обратимо совместимыми. Дополнительную информацию см. здесь.

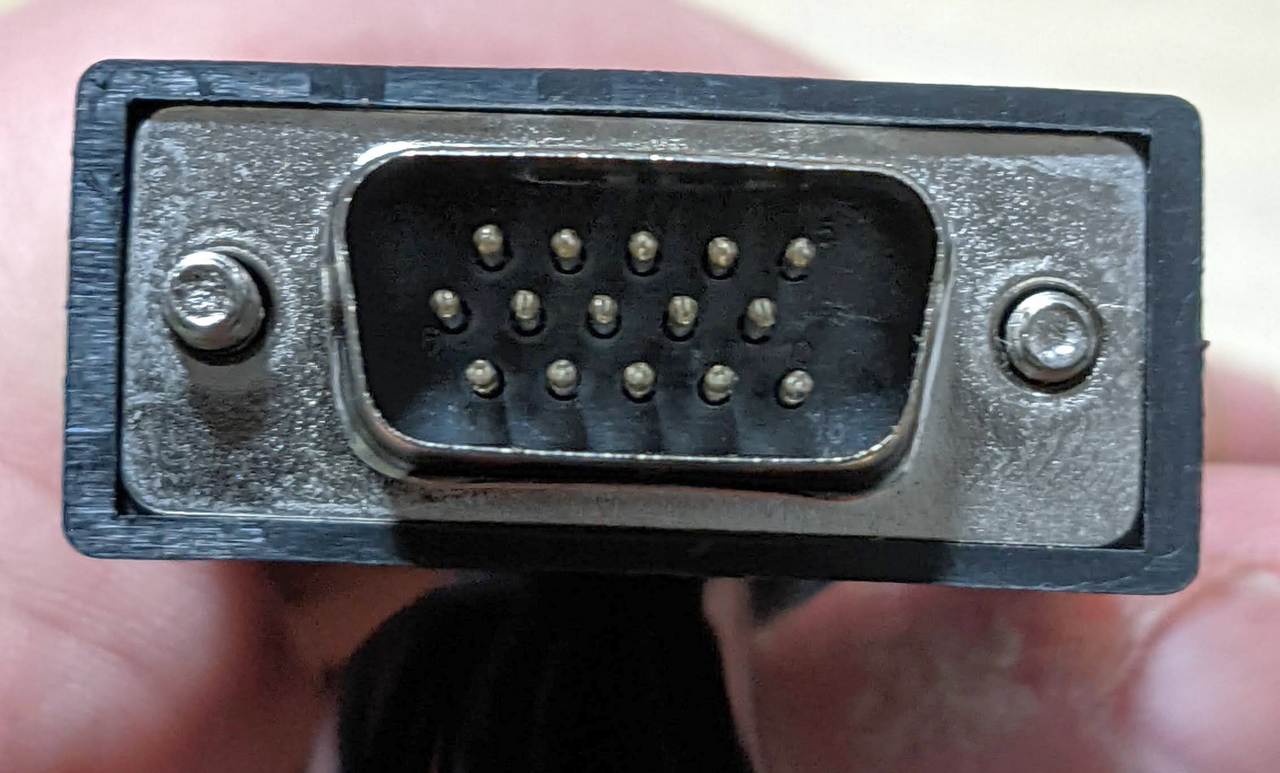

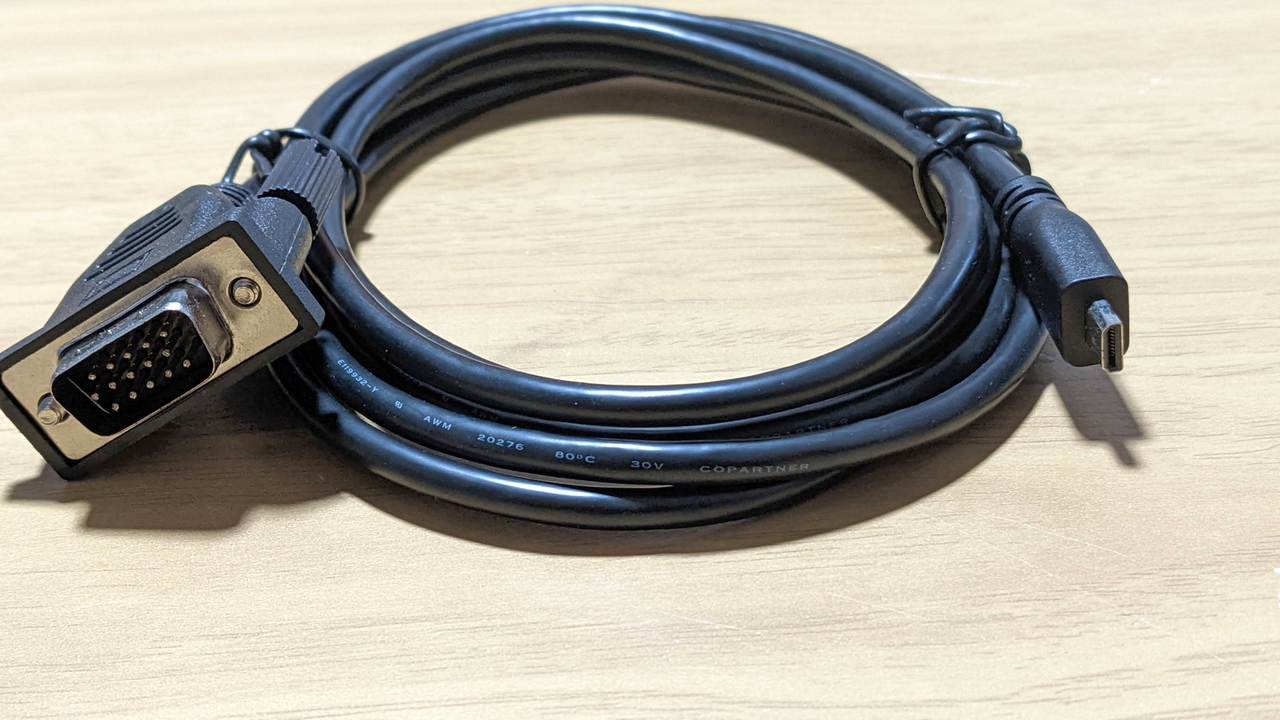

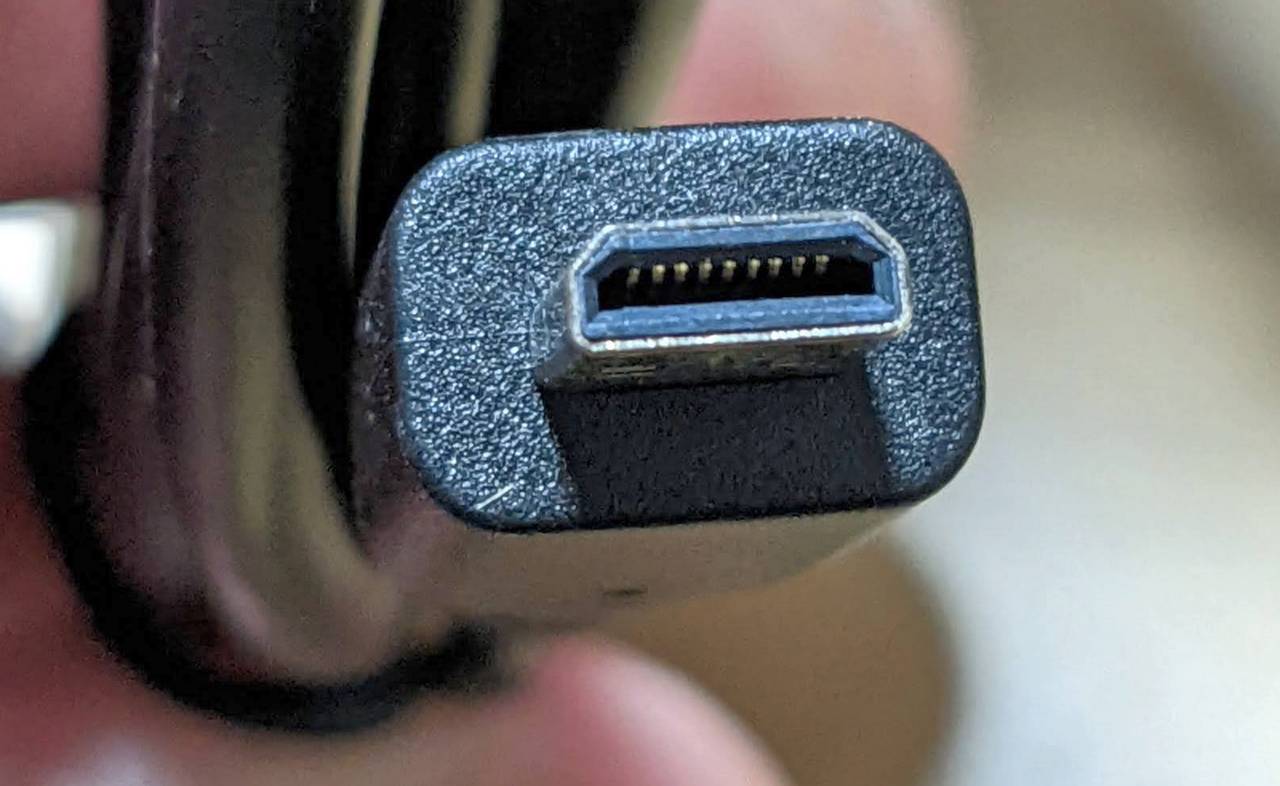

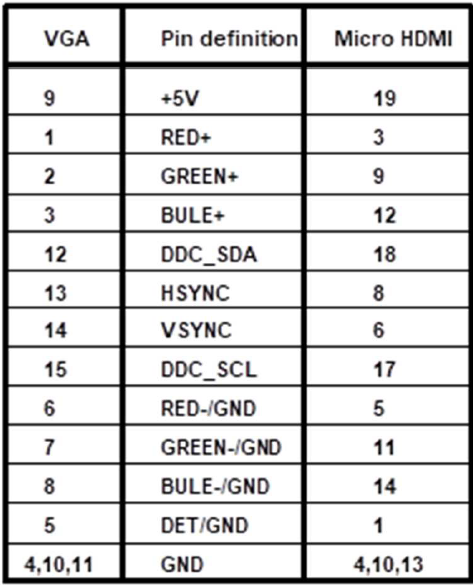

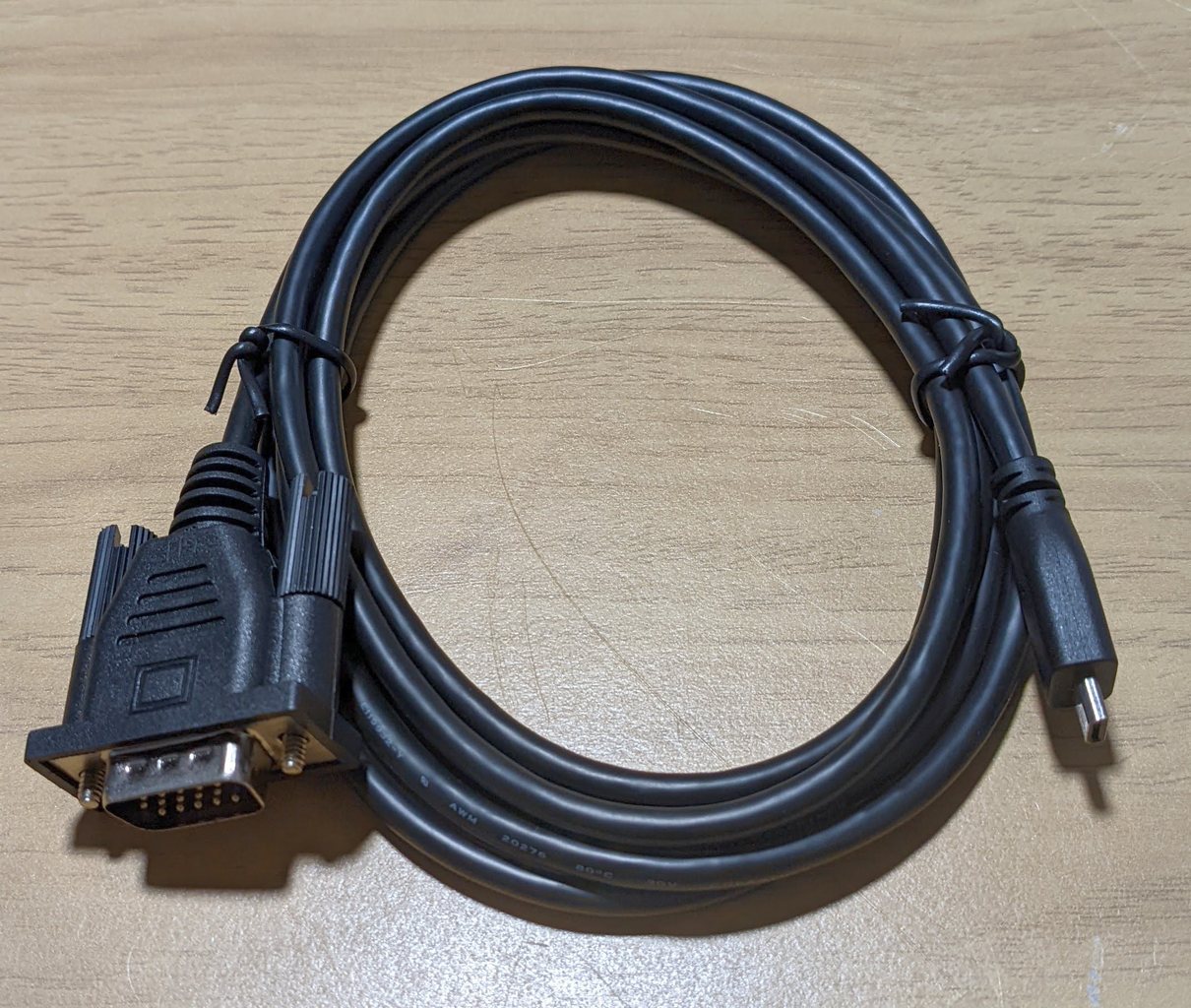

Стандартный VGA к Micro-HDMI кабель должен включать один тип разъема на кабеле. Одна (P1) сторона должна быть стандартным VGA мужским разъемом, другая (P2) сторона должна быть Micro-HDMI. Длина кабеля должна составлять 1,8 м, черный

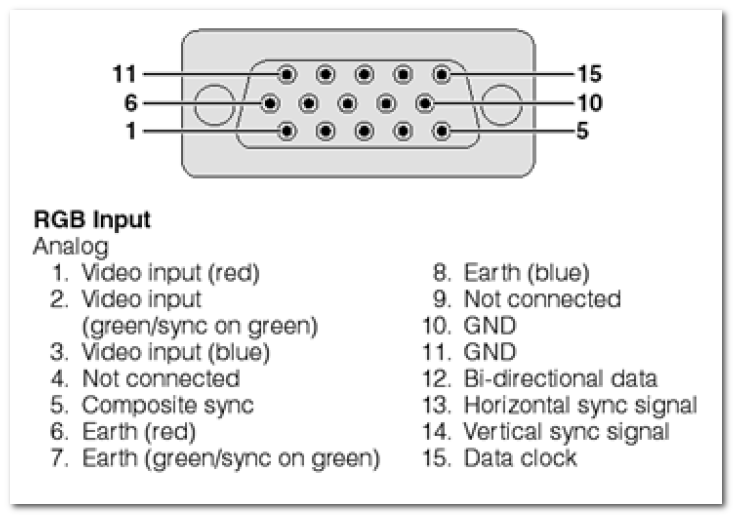

• Схема подключения стандартного мужского разъема VGA должна быть следующей:

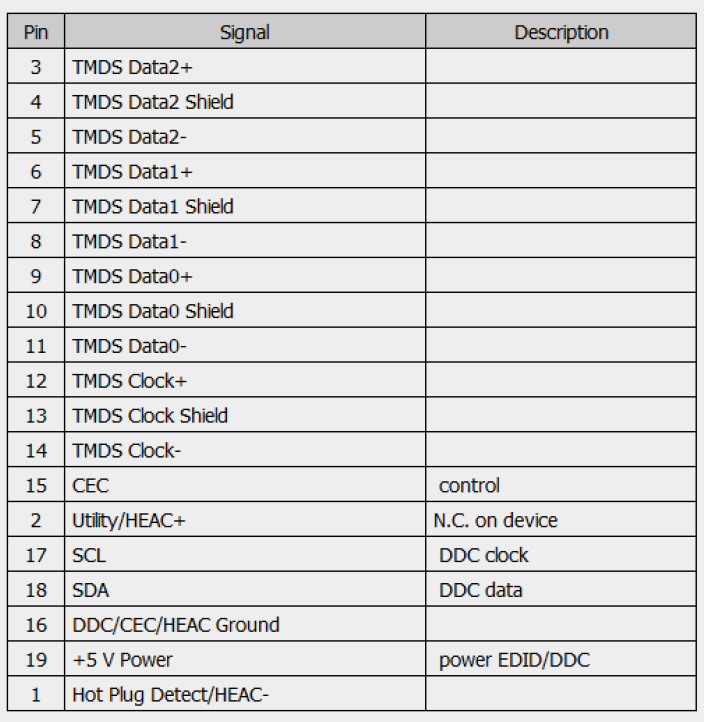

• Схема подключения стандартного Micro-HDMI должна быть следующей:
