Руководство по интеграции: герметизация PCAP сенсорных экранов
Правильная интеграция проектируемых емкостных (PCAP) сенсорных экранов от Elo — теперь частью Zebra Technologies позволяет создавать надежные пыле- и водонепроницаемые уплотнения. В зависимости от вашего дизайна и методов интеграции, уплотнения могут быть разработаны для соответствия стандартам NEMA 4, NEMA 12 и IP65.
Критические правила размещения и материалов:
- Уплотнение или прокладка никогда не должны контактировать с активной областью сенсорного экрана. Оно должно применяться только вокруг неактивного края защитного стекла, чтобы предотвратить ложные срабатывания.
- Всегда используйте непроводящие материалы для герметизации.
- Избегайте сульфур-вулканизируемых эластомеров. Сера может химически атаковать и разрушать серебряный электродный узор внутри сенсора сенсорного экрана.
Рекомендации по материалам прокладок
При проектировании пыле- или водонепроницаемых барьеров рекомендуются следующие спецификации материалов для обеспечения долгосрочной работы:
| Тип уплотнения | Рекомендуемые материалы | Детали применения |
|---|---|---|
| Пылезащитное уплотнение | Прокладки из открытоячеистой пены. | Легко наносится между сенсорным экраном и передней рамкой. |
| Водноупорное уплотнение | Силиконы, полиуретаны и насыщенные полиолефины (сшитые с использованием высокоэнергетического облучения, пероксидов или других химических сшивающих агентов). | Эластомерные прокладки, нанесенные на неактивную область защитного стекла для предотвращения попадания жидкости. |
Герметизация для конкретных IP рейтингов
Если ваше приложение требует специфического высококачественного IP-рейтинга (например, уличные киоски или промышленные среды), Elo рекомендует использовать защитный передний слой защитного стекла толщиной до 6 мм.
- Установите защитный передний слой защитного стекла (до 6 мм толщиной) поверх сенсора.
- Получите доступ к меню отображения информации на экране (OSD) монитора и активируйте настройку конфигурации «Touch Through».

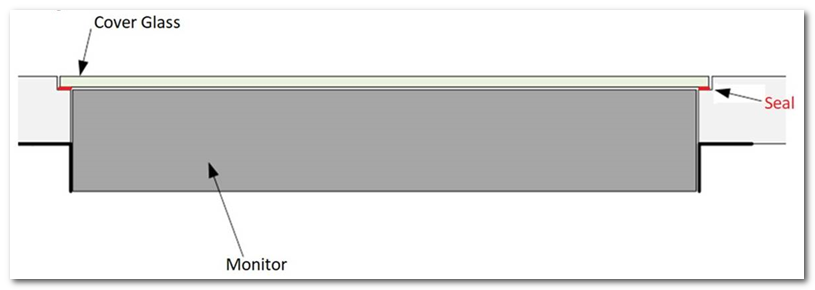

- Герметизируйте защитное стекло непосредственно к рамке вашего корпуса, чтобы завершить защитный барьер.
```
