В этой статье описывается, как работает технология PCAP

Проекционно-емкостное сенсорное восприятие (PCAP) — это технология, которая в настоящее время используется во всех премиальных планшетах и смартфонах, доступных для большинства коммерческих приложений.

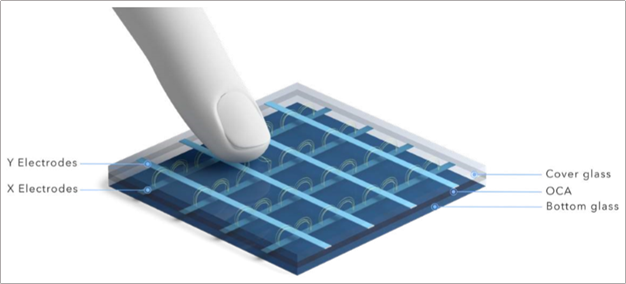

Как это работает:

• Ряды и колонки прозрачных проводников
• Электрические импульсы, отправляемые через управляющие электроды
• Приемные электроды улавливают сигнал через емкостную связь
• Кондуктивные объекты (палец, стилус PCAP), касающиеся экрана, изменяют емкостную связь, которая обнаруживается контроллером касания
• Истинное положение нескольких одновременных касаний выводится от контроллера к хост-устройству (обычно через USB или интерфейс I2C)

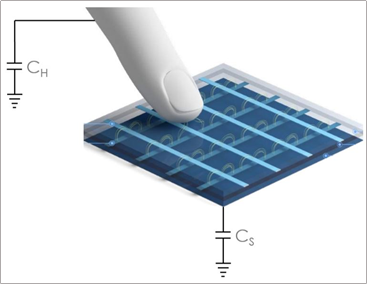

Самоемкость

• Емкость одного электрода к земле — CS
• Каждый электрод измеряется индивидуально.
• Кондуктивный стилус (палец или другой) добавляет емкость к земле.
• Это изменение заряда измеряется контроллером.

Ключевые преимущества

• 12+ точек истинного многокасания
• Быстрая и чувствительная реакция на касание
• Высокая точность и линейность
• Отличная оптическая четкость
• Долговечность
• Работа без дрейфа не требует калибровки
• Обеспечивает знакомый вид, ощущения и производительность потребительских телефонов и планшетов
