В этой статье приведены шаги для установки монитора Elo в портретном режиме

Распространенный вопрос: "Могу ли я установить свой сенсорный монитор Elo в портретном режиме вместо альбомного?"

Ответ: Да, см. ниже для получения дополнительных деталей.

Поворот видео
Сенсорные мониторы считаются "устройствами-слугами", что означает, что они реагируют на команды, отправляемые с другого устройства, такого как компьютер, ноутбук, планшет или другой контроллер. Сенсорный монитор не имеет встроенных возможностей для поворота видео. Это нельзя сделать через меню экранного дисплея (OSD) (см. в конце этой статьи для информации о OSD).

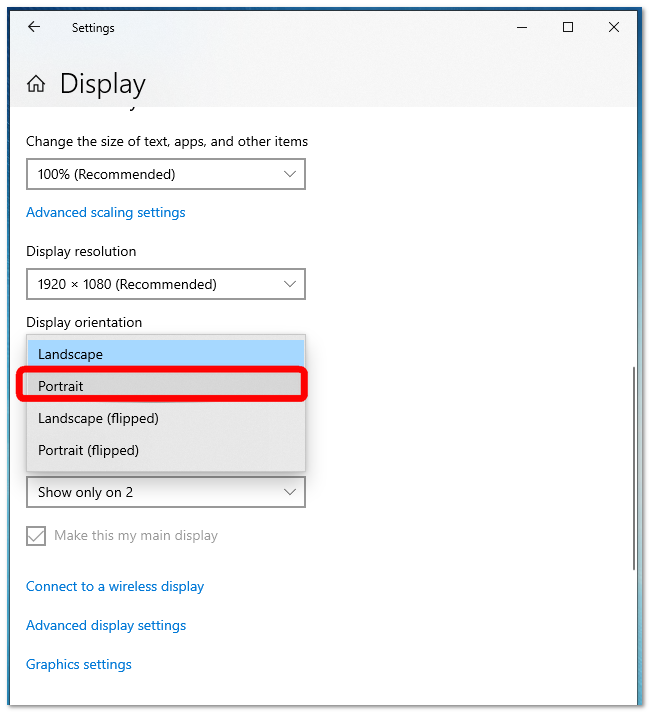

Чтобы установить сенсорный монитор в портретном режиме, необходимо настроить видеокарту вашего компьютера на вывод в портретном режиме. В большинстве систем Windows вы перейдете в Настройки Параметры Система Дисплей и выберете либо портретный, либо альбомный вариант из выпадающего списка. Если вы используете другую операционную систему, такую как Linux, Mac или Android, пожалуйста, обратитесь к инструкциям производителя вашего компьютера о том, как повернуть видео.

• После установки сенсорного монитора в портретном режиме вам может понадобиться перенастроить сенсорный экран, чтобы он реагировал правильно.

Монтаж настольного монитора в портретном режиме
Все стандартные сенсорные мониторы с квадратным соотношением сторон могут быть установлены в портретном режиме на подставке, так как эти мониторы имеют квадратные размеры.

На широкоформатных настольных мониторах может не быть возможности установить в портретном режиме на настольной подставке из-за размеров монитора в сочетании с допустимым пространством между подставкой и столом.

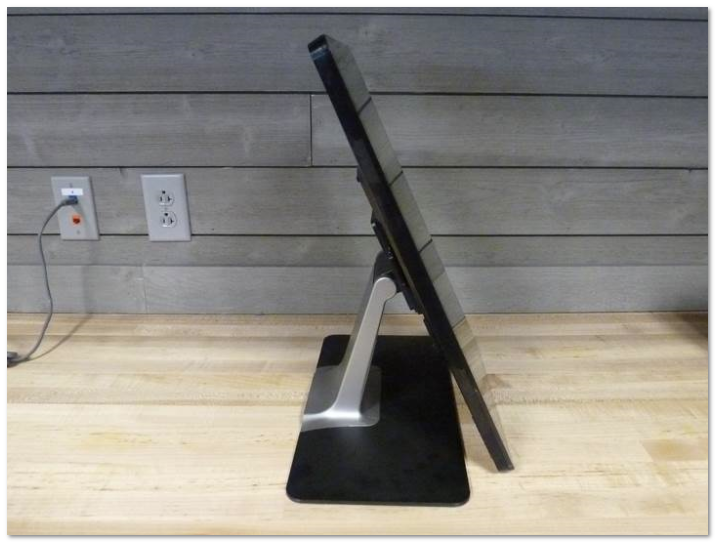

Ниже показан широкоформатный сенсорный монитор 2202L, установленный в портретном режиме на настольной подставке. Обратите внимание на отсутствие доступного места для перемещения при установке таким образом. Нижняя часть монитора располагается на столешнице, не позволяя сенсорному монитору быть установленным в полностью вертикальном положении.


Все мониторы Elo оснащены стандартным креплением VESA на задней стороне, некоторые из них 75 мм, некоторые 100 мм, а некоторые имеют оба. Крепление VESA позволяет вам снять подставку и установить монитор на любое совместимое крепление VESA, т.е. на настенное крепление, крепление на руке и т.д.

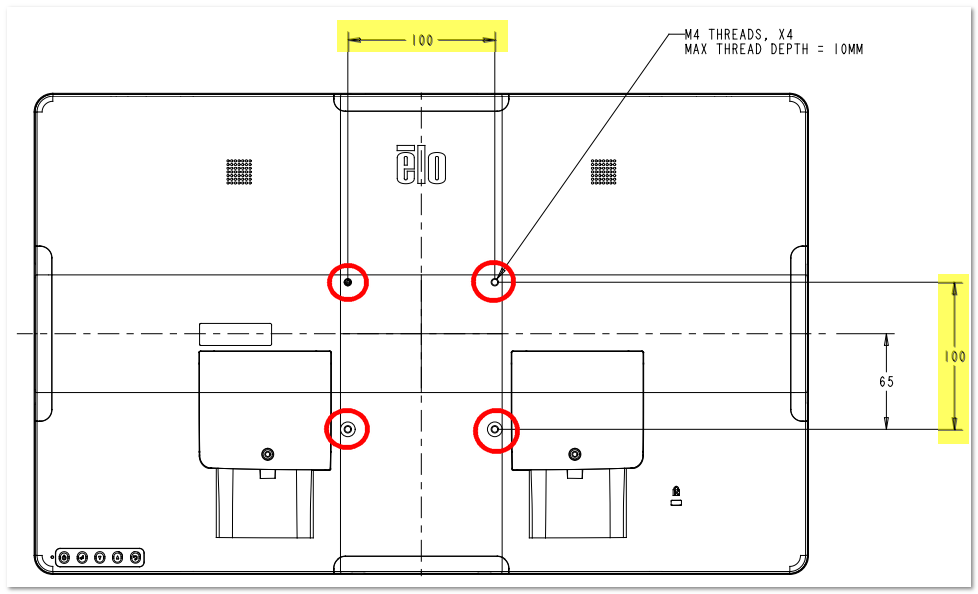

Ниже показано 100 мм крепление VESA на задней стороне настольного сенсорного монитора Elo ET2203LM.

• Всегда проверяйте руководство пользователя вашего сенсорного монитора Elo для получения информации о правильном монтаже.

Монтаж открытых рам и сенсорных мониторов IDS в портретном режиме

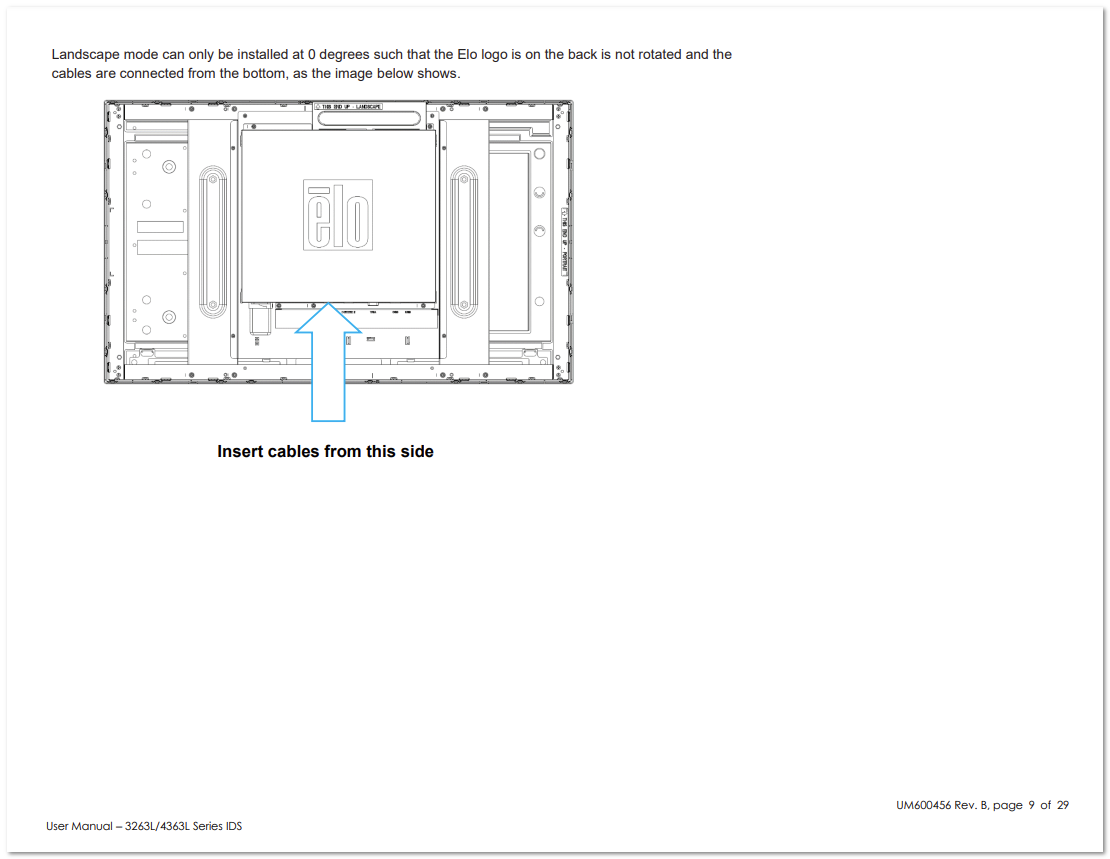

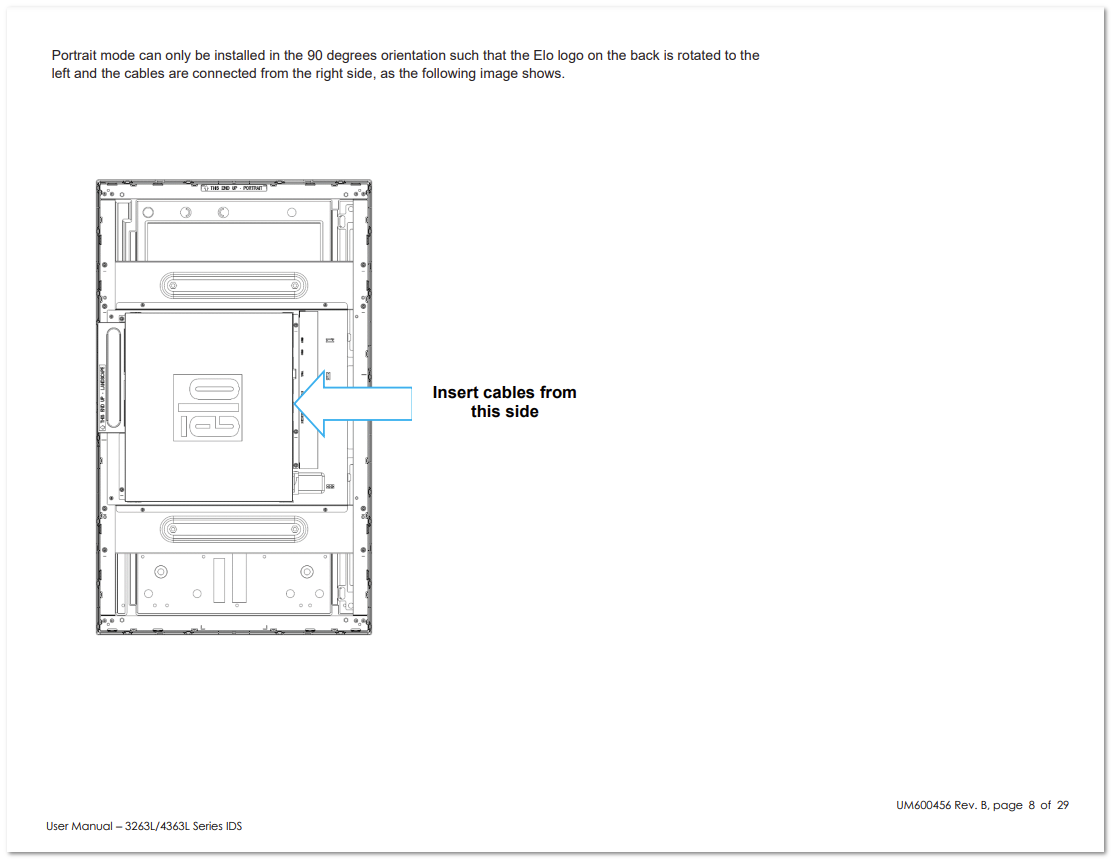

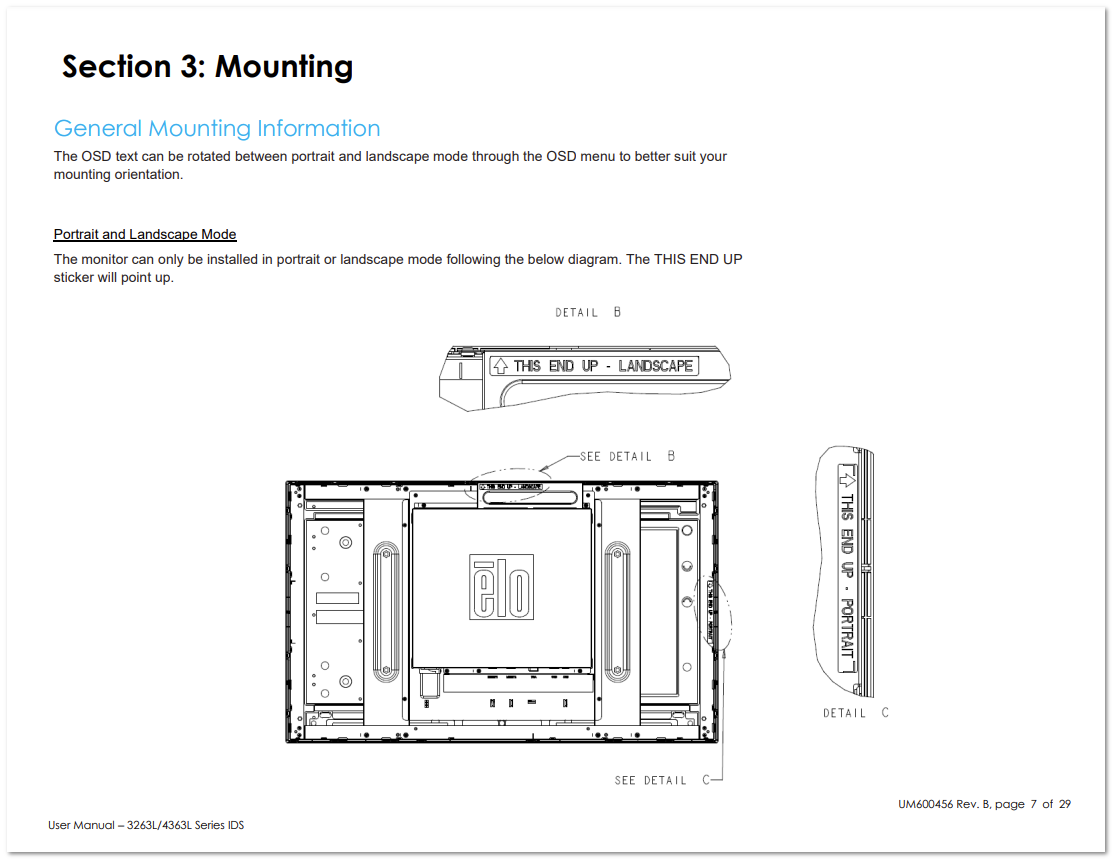

Открытые рамочные и сенсорные мониторы IDS предназначены для установки в альбомном или портретном режиме. В руководстве пользователя продукта будет показано, как правильно установить сенсорный монитор для обеспечения правильной вентиляции, см. ниже пример из Руководства пользователя серии 3263L/4363L IDS:




Информация об OSD
Все сенсорные мониторы Elo имеют меню экранного дисплея (OSD). Некоторые сенсорные мониторы имеют возможность поворота текста меню OSD (не видеодисплея). Это позволяет вам установить меню OSD в том же положении, что и видеодисплей для удобства использования. См. пример ниже для открытого рамочного сенсорного монитора ET1099L:

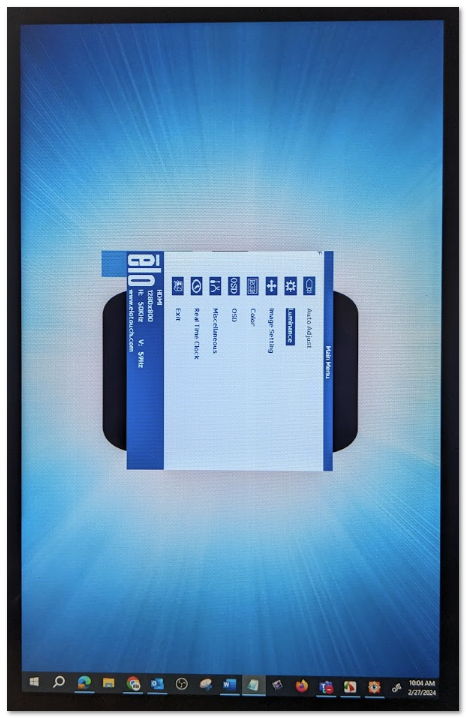

Монитор с видеопотоком, повернутым в портретный режим, но меню OSD все еще находится в режимах альбомной ориентации

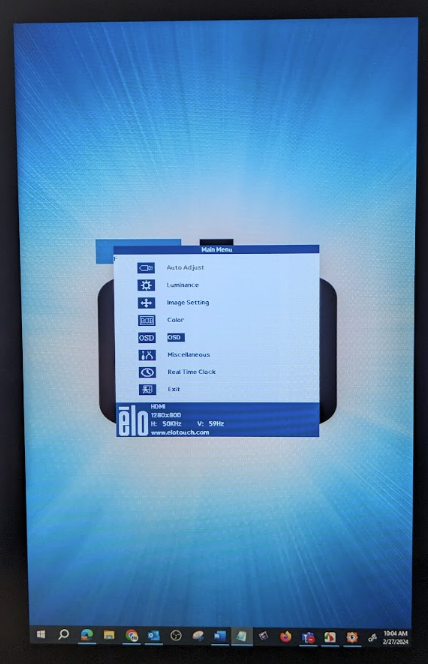

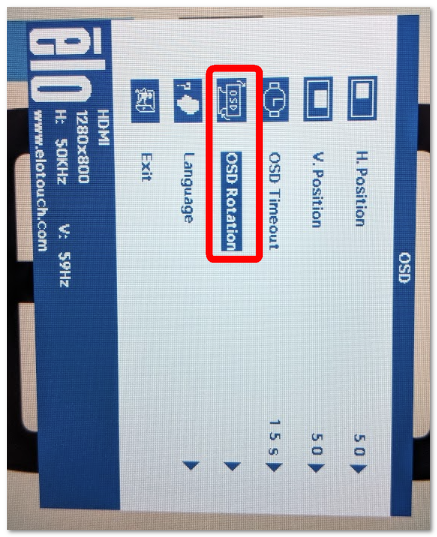

Мы входим в раздел OSD, затем Поворот OSD

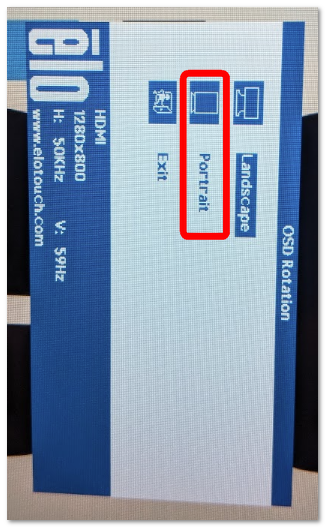

Выберите Портретный в меню


Меню OSD теперь в портретном режиме, чтобы соответствовать видео
